ТЕРМОКАМИН FORMA PURO
Глава 4
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
стр.
23
Installazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
4.7. ПОДСОЕДИНЕНИЕ К ДЫМОХОДУ
Для соединения термокамина с дымоходом рекомендутся
использование соединительных элементов из аллюминированной
стали, устойчивой к достигаемым на этом участке высоким
температурам, и к корродирующему действию дыма. Такие
соединительные элементы могут быть различных размеров в
зависимости от требуемого (см. наш прайс-лист), их монтаж
облегчается тем, что они легко устанавливаются вставлением
одной детали в другую. (рис.7)
Любое
увеличение
размеров
сечения
соединительной трубы должно производиться
непосредственно
над
дымоуловителем
термокамина, а не по длине дымохода.
По окончании установки необходимо изолировать
соединительную
трубу
матрасиком
из
керамического волокна или или материала
устойчивого к температуре как минимум 600°C.
4.8. МОНТАЖ ОБЛИЦОВКИ И ДЕКОРАТИВНОГО КОЖУХА
ПЕРЕД НАЧАЛОМ ЛЮБОЙ ОПЕРАЦИИ ПО МОНТАЖУ
ОБЛИЦОВКИ ТЕРМОКАМИНА ПРОЧЕСТЬ ПАРАГРАФ 6.2
“ПРОВЕРКА РАБОТЫ”
Термокамин и элементы облицовки должны фиксироваться между
собой ТАК, ЧТОБЫ НЕ СОПРИКАСАТЬСЯ СО СТАЛЬНОЙ
СТРУКТУРОЙ, для того, чтобы избежать нагревания мрамора
и/или камня, а также для того, чтобы позволить нормальное
термическое расширение; обращайте внимание на деревянные
детали отделки таким как балки или полки.
Декоративный кожух рекомендуется изготавливать из
огнестойкого гипсокартона толщиной 15/20 мм на самонесущем
каркасе из оцинкованных профилей, для того, чтобы не отяжелять
другие части облицовки (деревянные балки или мраморные
архитравы) не имеющие несущую структуру, а также для того,
чтобы обеспечить легкий доступ для принятия мер в случае
нарушения работы и/или произведения ремонта.
Произвести сухой монтаж облицовки оставляя для изоляции
расстояние в 1 см между облицовкой и камином. (рис.8)
4.9. ИЗОЛЯЦИЯ ТЕРМОКАМИНА
Термокамин не должен соприкаситься с прилегающими
стенами и потолком.
При необходимости, использовать изолирующие материалы для
термоизоляции стен, прилегающих к моноблоку, в случае, когда
они могут быть повреждены или существует риск возгорания
(деревянные стены, гипсокартоновые и т.д.).
(рисунок9)

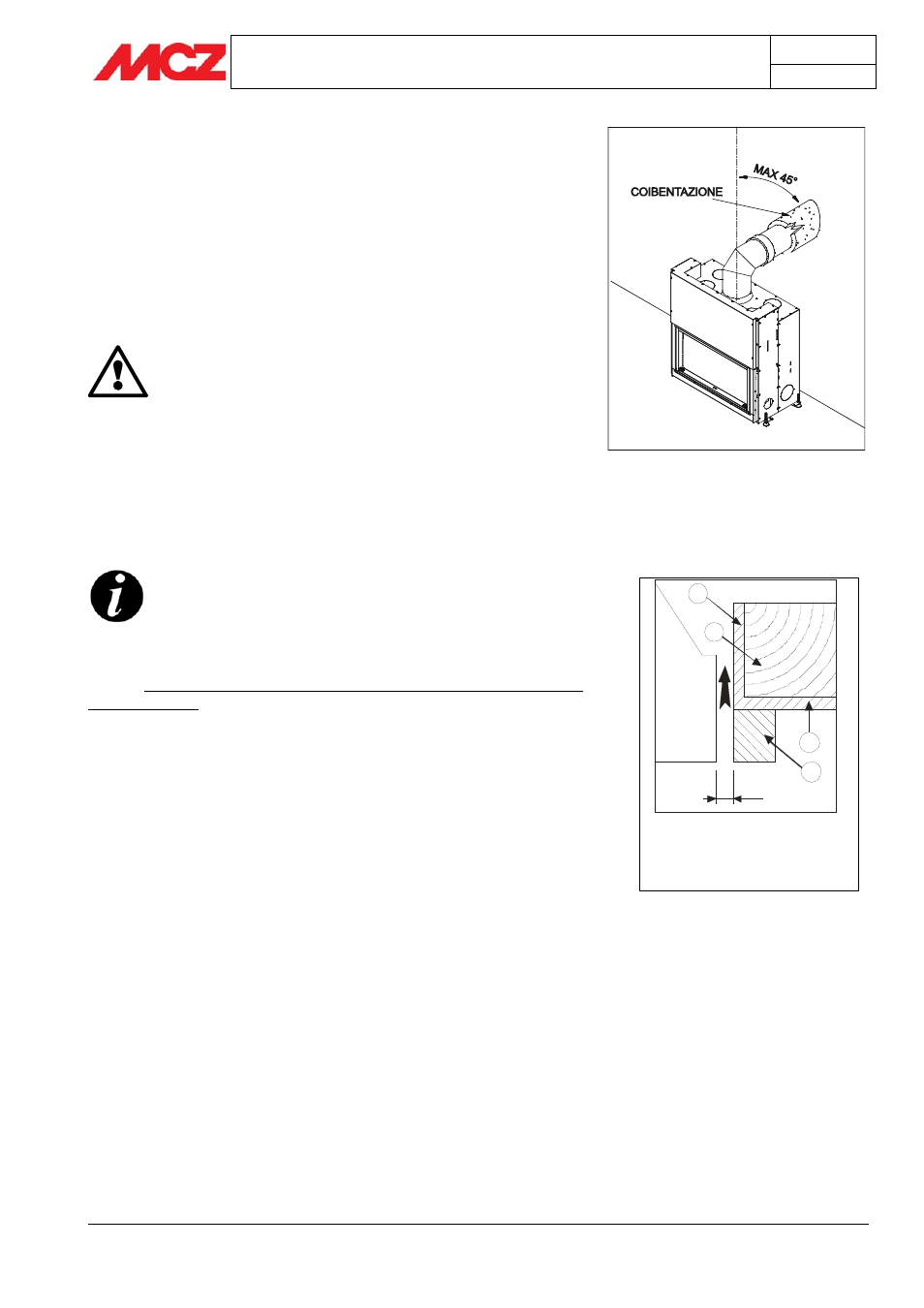

Рисунок 8 – Изоляция балки
1
1
2
3
10
PRO TEZIONE TERMICA TRAVE
1. Is olante applicato o da applicare
2. Trave in legno
3. Marmo o altro materiale
Pa
ss
a
gg
io
d
’a
ria
Рисунок 7 – Подсоединение к дымоходу
