ТЕРМОКАМИН FORMA PURO
Глава 5
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
стр.
37
Kit comfort air
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

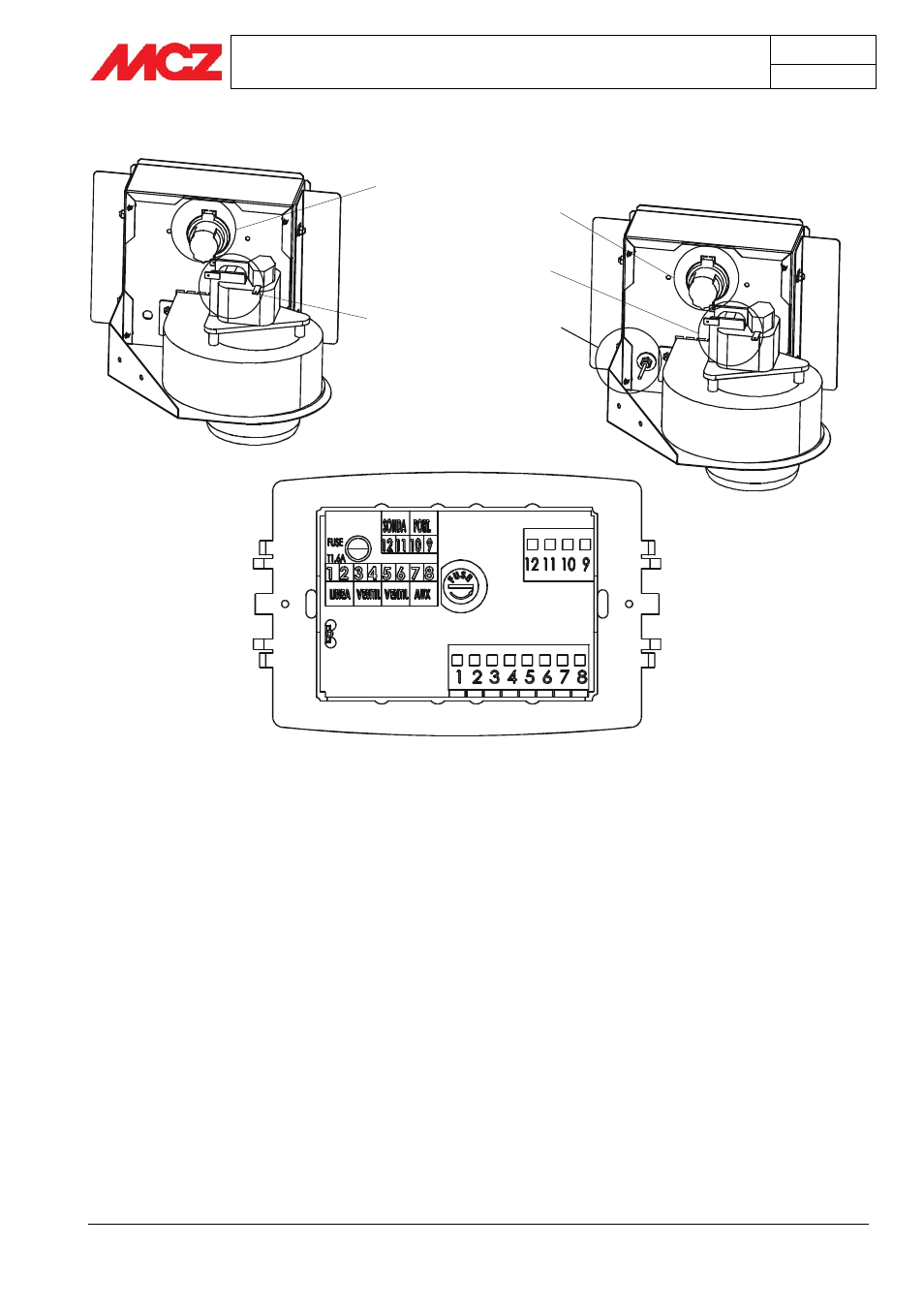

5.8. ПОДСОЕДИНЕНИЯ
ЛИНИЯ ЭЛЕКТРОПИТАНИЯ (1-2 LINEA)
ВЕНТИЛЯТОР 1 (3-4 VENTIL.)
ВЕНТИЛЯТОР 2 (5-6 VENTIL.)
ПОДСВЕТКА (7-8 AUX)
УСТРОЙСТВО ОТКЛЮЧЕНИЯ ВЕНТИЛЯТОРА ПРИ ОТКРЫТОЙ
ДВЕРЦЕ (9-10 PORT.)
ЗОНД (11-12 SONDA)
ЗАЖИМ ДЛЯ ЗАЗЕМЛЕНИЙ (A)
Подсоединить вентиляторы 1 и 2 к соответствующим контактам на
панели управления (3-4 и 5-6).
Подсоединить зонд (11-12) см. параграф 5.6.
При установке вентиляционной решетки с лампой, подсоединить
кабель электропитания к панели управления с соответствующими
контактами (7-8). При установке вентиляционной решетки с
лампой с использованием системы естественной вентиляции
произвести подсоединение к одному из своих выключателей.
Подсоединить кабель электропитания панели управления (1-2) к
электросети 230В 50Гц.
После выполнения подсоединений выбрать ручной режим работы
MAN и включить вентиляторы для проверки их работы. Вращать
ручку переключателя слева направо, пробуя различные скорости.
11-12
A
7-8
7-8
5-6
3-4
