ТЕРМОКАМИН FORMA PURO
Глава 5
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
стр.
36
Kit comfort air
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
• осторожно вынуть корпус панели управления
• открыть крышку и заменить поврежденный предохранитель
новым (примерно 1 A)

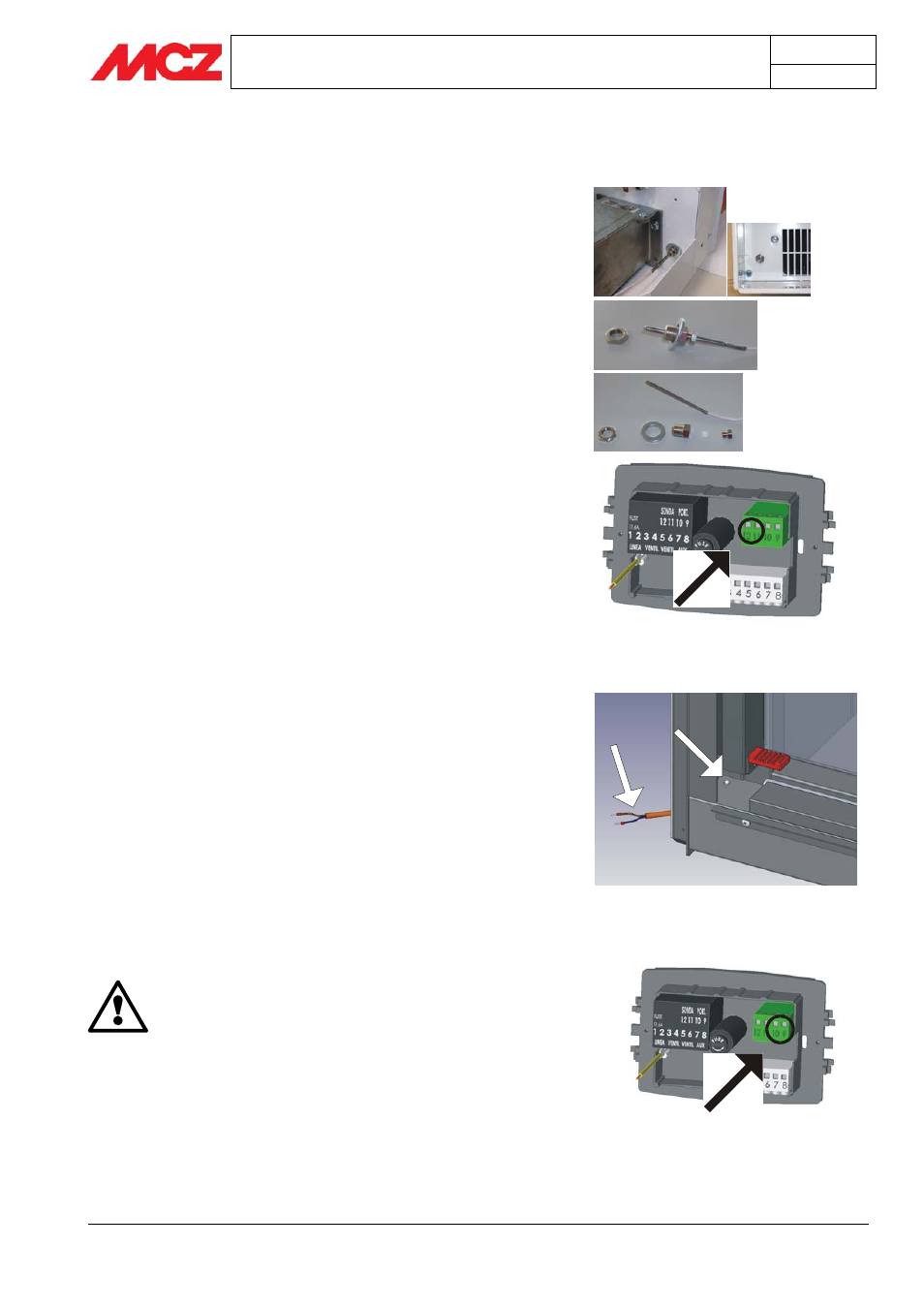

5.6. МОНТАЖ ИЗМЕРИТЕЛЬНОГО ЗОНДА
Измерительный зонд должен быть подсоединен к панели
управления и к структуре (1) комплекта (см схему ниже) и иметь
длину 2,5 м. Для получения зонда большей длины установщику
необходимо сделать удлинитель.
МОНТАЖ ИЗМЕРИТЕЛЬНОГО ЗОНДА
• Поместить пластмассовую деталь C в D и завинтить B не
прилагая силу; на нарезную часть детали D вставить шайбу
E
• Полученную группу A1 надо поместить на жесткую часть
кабеля зонда A
• Определить сквозное отверстие, через которое зонд
подсоединяется к структуре (1): на решетке в нижней
части справа сбоку от вентилятора.
• Вставить в отверстие кабель измерительного зонда A с
группой A1 и зафиксировать его с другой стороны гайкой F
• Подсоединить другой конец кабеля измерительного зонда A
к панели управления в указанном месте (12-11)
5.7. УСТРОЙСТВО ОТКЛЮЧЕНИЯ ВЕНТИЛЯТОРА ПРИ ОТКРЫТОЙ ДВЕРЦЕ
КАМИНА
На термокаминах линии “Puro” MCZ установлено устройство
отключения вентилятора, которое при использовании системы
принудительной вентиляции, должно быть подсоединено к
предварительно разъединенным контактным выводам 9-10 панели
управления. Для этого увеличить длину кабеля до необходимого
размера, используя удлинитель с силиконовой изоляцией,
устойчивой к высоким температурам, и убедиться, что кабель не
соприкасается с нагревающимися частями термокамина.
Данное устройство отключает работу вентиляторов, когда
дверца темокамина открыта; такое состояние обозначается
мигающим световым индикатором вентилятора (светодиодный
индикатор 2 см. параграф 5.5.).
Внимание!
При неправильном подсоединении устройства
отключения вентилятора к панели управления, Mcz
не несет ответственности за выброс дыма из
вентиляционных решеток.
A1
F
B
A1
A
B
C
D
E
F
