ТЕРМОКАМИН FORMA PURO
Глава 4
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
стр.
19
Installazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
FORMA может распространять теплый воздух методом
ЕСТЕСТВЕННОЙ КОНВЕКЦИИ (COMFORT AIR VN) или
ПРИНУДИТЕЛЬНОЙ
КОНВЕКЦИИ (COMFORT AIR VF)
посредством комплекта принудительной вентиляции.
4.2.1. Естественная конвекция (VN)
Если применяется данная система, установщик должен удалить
заглушки, расположенные по бокам и на задней части моноблока
(как показано на
рисунке 1), в целях облегчения термообмена и
циркуляции воздуха.
Заглушки, находящиеся в верхней части имеют круглую форму и Ø
150 мм, для правильного распределения горячего воздуха
необходимо открыть и подсоединить к трубе как минимум 2 из них.
Для того, чтобы открыть заглушки, достаточно постучать
резиновым молотком по уже вырезанным заглушкам и удалить их
из моноблока.
4.2.2. Принудительная конвенкция (COMFORT AIR)
Если применяется данная система, необходимо приобрести
факультативный Комплект Comfort Air, который заказывается
отдельно и следовать инструкциям
параграфа 5.3. “Установка
системы вентияции comfort air”.
4.3. РАЗБЛОКИРОВАНИЕ ПРОТИВОВЕСОВ
Термокамин поставляется с блокированными противовесами
скольжения для того, чтобы избежать обратных ударов во время
транспортировки и размещения, которые могут повредить детали,
участвующие в скольжении, а также дверцу и керамическое
стекло.
Для разблокирования противовесов и дверцы развинтить винты с
двух сторон термокамина, как показано на
рисунке 2 .
Снимать винты крепления противовесов только
после
размещения
термокамина,
проверить
целостность стекла.
НЕ ДВИГАТЬ И НЕ ПЕРЕМЕЩАТЬ ТЕРМОКАМИН БЕЗ
ФИКСИРУЮЩИХ ПРОТИВОВЕСЫ ВИНТОВ.
Повреждения,
вызванные
несоблюдением
данного предписания, оплачиваются за счет
клиента или выступающего от его имени лица.
4.4. РАЗМЕЩЕНИЕ
Термокамин FORMA PURO может устанавливаться в углу или вдоль
стены. Для декорирования термокамина могут использоваться
облицовки MCZ или облицовки, изготовленные из огнеупорных
материалов.
Термокамины являются самонесущими моноблокамии, что
облегчает их установку и не требует каких-либо дополнительных
опор.

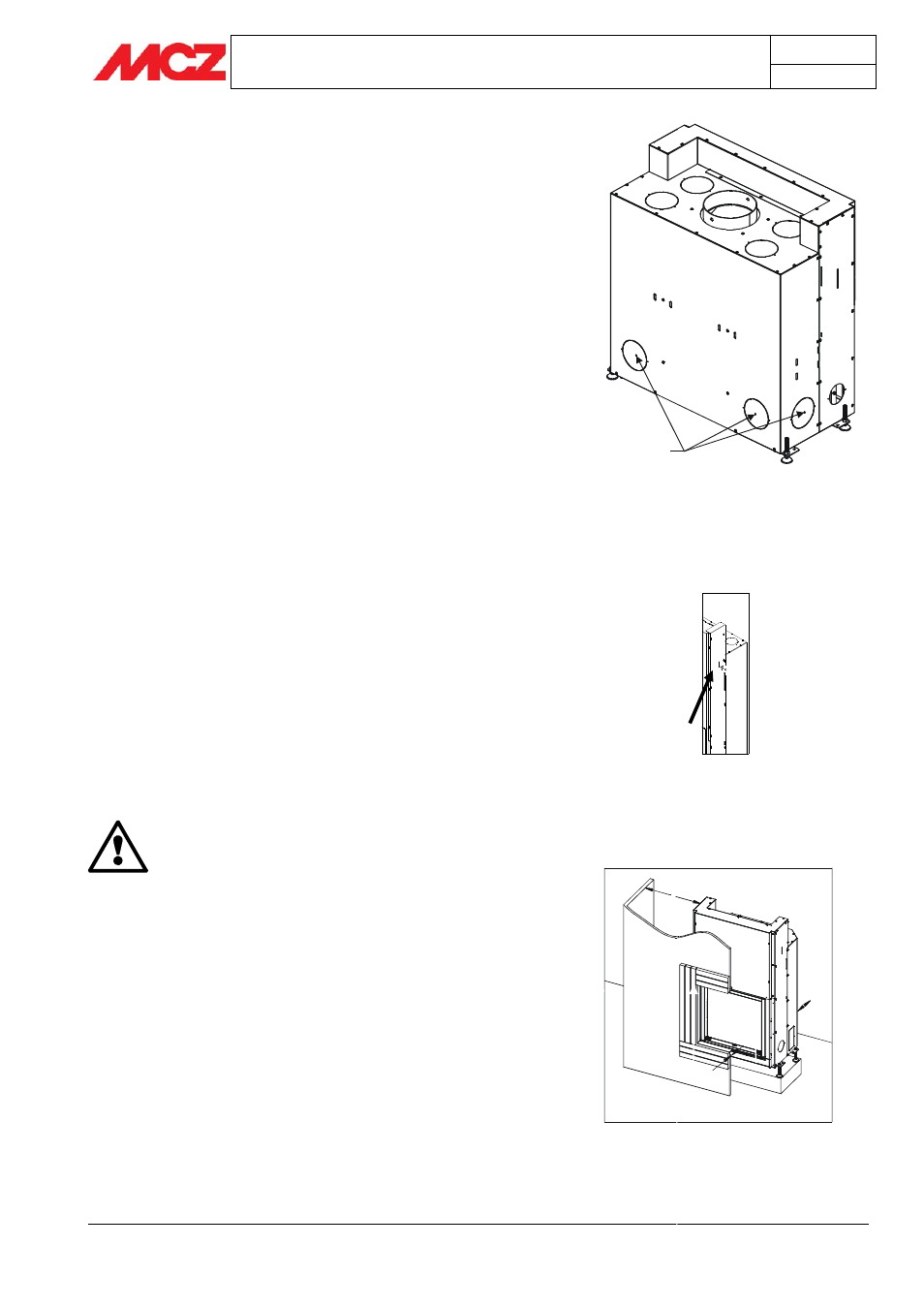

Рисунок 1 – Заглушки линии Forma
Рисунок 2 – Винты для блокирования
противовесов
5 cm
min.
5 cm
min.
1 cm
Semitranci
Ø150
Рисунок 3a – Расстояние между моноблоком и
стеной, и облицовкой
