ТЕРМОКАМИН FORMA PURO
Глава 5
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
стр.
33
Kit comfort air
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
5.4. ПАНЕЛЬ УПРАВЛЕНИЯ
Внимание!
Все
электрические
соединения
должны
производиться
квалифицированными
специалистами в соответствии с действующим
законодательством
государства,
используя
профессиональное оборудование и придерживаясь
схемы, указанной в настоящей инструкции. Все
операции должны производится при отключенном
от сети кабеле питания 230В 50 Гц.
MCZ
не
несет
ответственность
за
ущерб,
причененный людям или предметам, причиной
которого являются неправильно произведенные
соединения или использование оборудования не по
назначению.

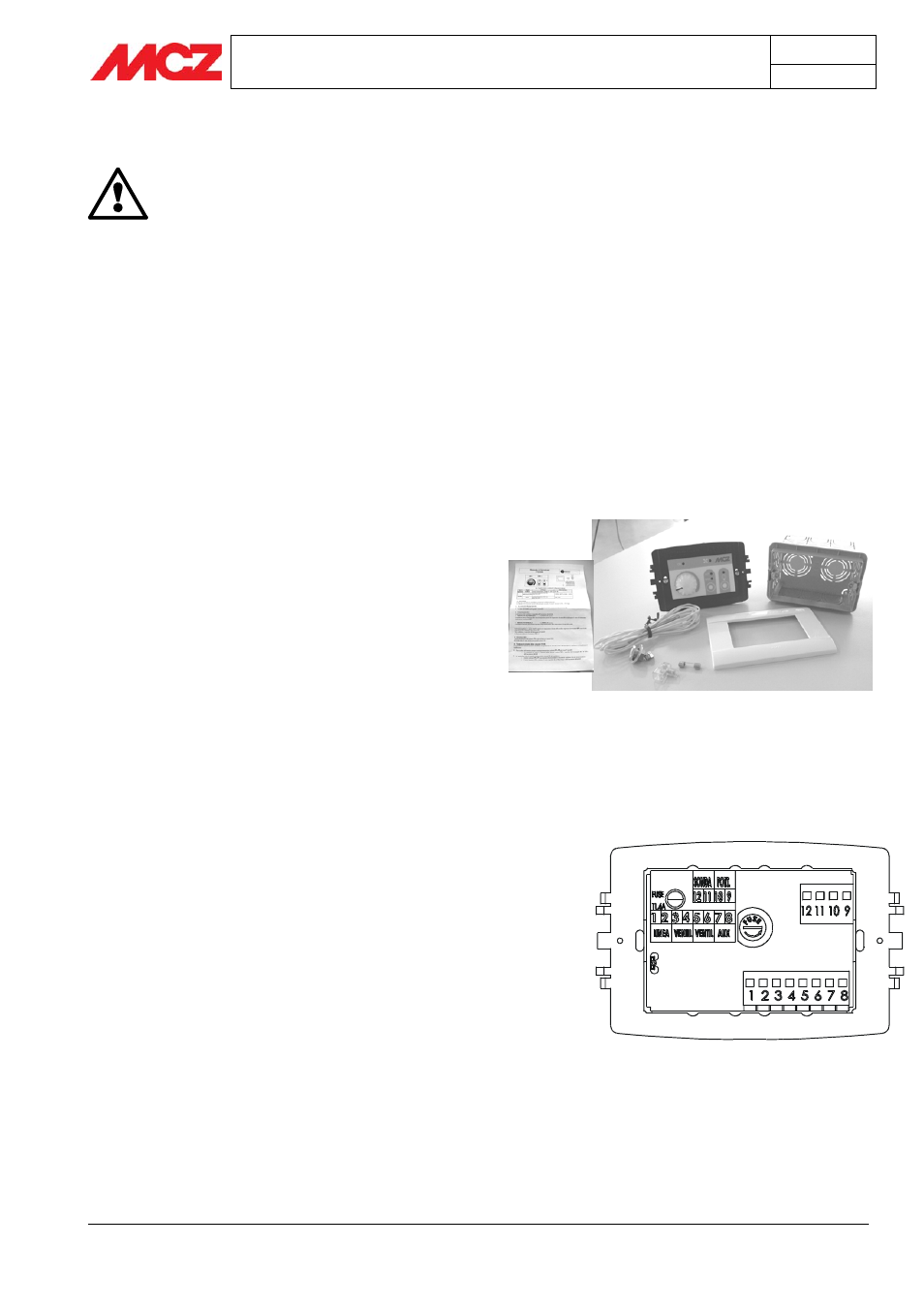

5.4.1. Комплектующие панели управления
"Панель управления" состоит из следующих комлектующих:
A) Встраиваемая коробка
B) Панель управления, шурупы для фиксации и электропровод
C) Зонд и зажим
D) Зажим для кабеля заземления
E) Запасной предохранитель (1,6 A)
F) Накладка
G) Инструкция
Панель управления укомплектована 6 двойными контактными выводами для подсоединения:
1. Линия электропитания (1-2 LINEA)
2. Вентилятор 1 (3-4 VENTIL.)
3. Вентилятор 2 (5-6 VENTIL.)
4. Подсветка (7-8 AUX)
5. Устройство отключения вентилятора при открытой дверце камина(9-10 PORT.)
6. Зонд (11-12 SONDA)
5.4.2. Монтирование панели управления
Для установки панели управления подготовить в стене отверстие
(примерно 10X7,5 см), принимая во внимание расположение зонда.
В подготовленное отверстие поместить встраиваимую коробку (A)
без корпуса панели управления (B) следя, чтобы она
располагалась в сухом и находящемся на наибольшем
расстоянии от источников тепла месте, обращая внимание на
совместимость с расположением зонда.
Протянуть все провода (зонд, электропитание, вентиляция и
устройство отключения вентилятора при открытой дверце камина)
через встраиваемую коробку (A) так, чтобы подготовить их для
соединения. Подсоединить их к контактным выводам на панели
уравления как указано в параграфе 5.8.
A
B
C
D
E
F
G
