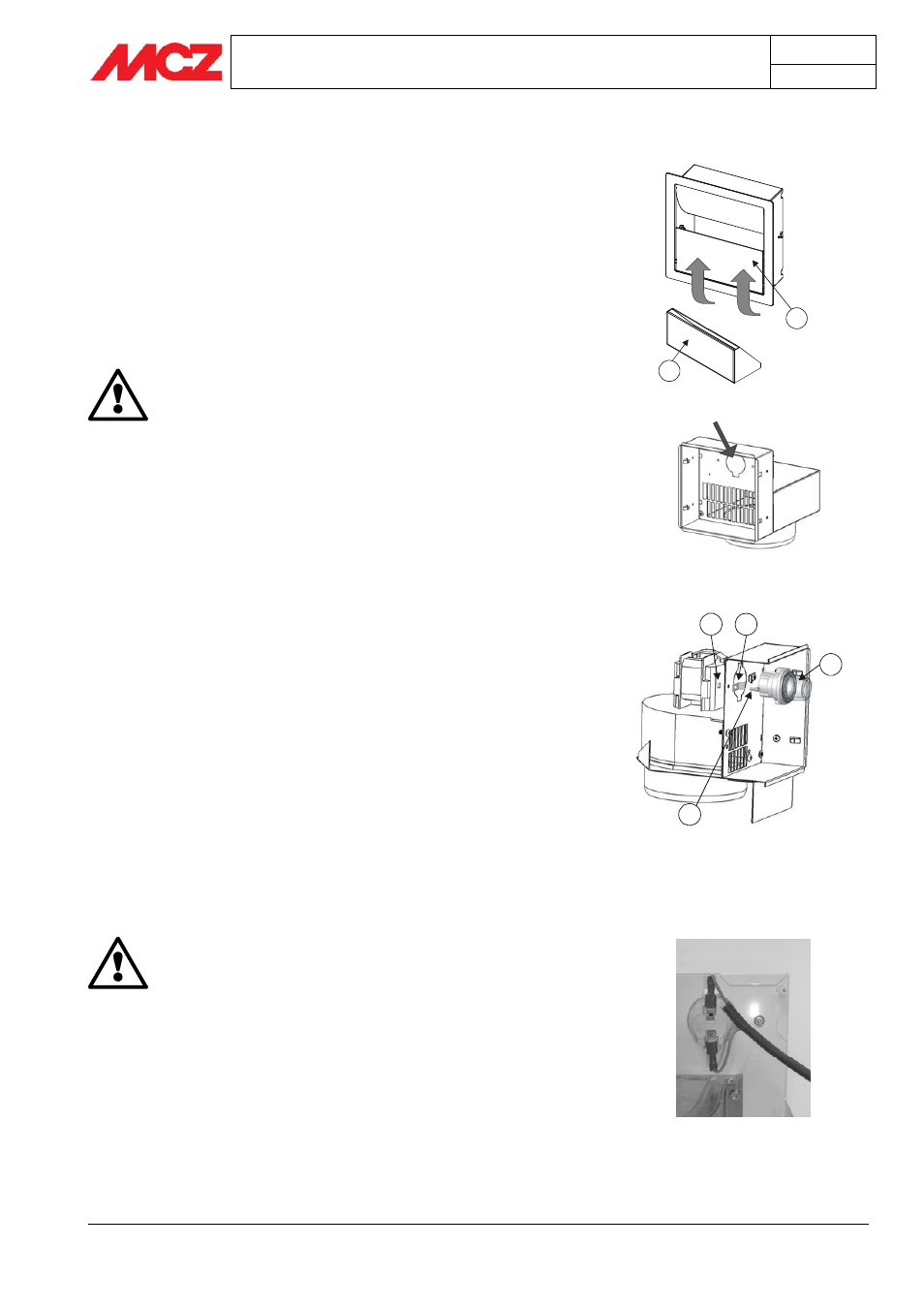

ТЕРМОКАМИН FORMA PURO Глава 5
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ стр. 30
Kit comfort air Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
5.3.1. Вариант вентиляционной решетки с емкостью для жидкости
Емкость (2) для воды и эфирных масел прилагается только к
вентиляционным решеткам, выводящим воздух в одном
направлении, с подсветкой или без подсветки и служит для
увлажнения воздуха.
Емкость (2) легко извлекается из места своего расположения:
достаточно поднять находящуюся внизу створку (1),
располагающуюся внизу и вынуть емкость (См. рис.4).
Наполнять емкость можно только водой или эфирными маслами
для ароматизации помещения.
ВНИМАНИЕ!
ЕМКОСТЬ МОЖНО ВЫНИМАТЬ ИЗ МЕСТА ЕЕ
РАСПОЛОЖЕНИЯ ДЛЯ НАПОЛНЕНИЯ ВОДОЙ ТОЛЬКО ПРИ
ХОЛОДНОЙ ВЕНТИЛЯЦИОННОЙ РЕШЕТКЕ И НЕ
РАБОТАЮЩЕМ МОНОБЛОКЕ.
5.3.2. Вариант вентиляционной решетки с подсветкой
В случае установки комплекта вентиляции с подсветкой,
необходимо удалить заглушку, расположенную на структуре
вентиляционной решетки (рис.5) и заранее закрепить лампу (a).
Чтобы открыть заглушку достаночно выбить предварительно
вырезанную заглушку резиновым молотком (рис.5)
Зафиксировать лампочку (a) на структуре вентиляционной решетки
на место вынутой заглушки так, чтобы она была направлена
вперед по отношению к структуре (рис. 6). Закрепить лампочку с
помощью прилагающихся винтов (b), болтов (d) и двух скоб (c).
После того, как лампочка вставлена (a) подсоединить
электричество. С обратной стороны вставить два гнездовых
наконечника на наконечники лампы (рис.7)
При использовании системы принудительной вентиляции,
необходимо подсоединить прилагающийся провод электропитания
лампы к панеле управления, в соответствующий контактный
зажим, а для системы естественной вентиляции, необходимо
произвести подсоединение к настенному выключателю
(выполняется установщиком).
Длина прилагаемого кабеля для подсоединения лампы составляет
2,5 метра, при необходимости его можно удлинить.
ВНИМАНИЕ!
Кабель для подсоединения лампочки/вентилятора
выполнен из силикона, выдерживающего высокие
температуры. Если провод удлиняется (свыше 2,5
м), и во всех остальных случаях, убедиться, что
кабель не соприкасается с нагревающимися
частями моноблока и соединительных труб,
проводящих воздух внутри облицовки или
структуры.
Если устанавливается комплект Comfort Air,
оснащенный подсветкой, перед тем как вставлять
его в подготовленное отверстие, необходимо
предварительно монтировать лампочку.
Рисунок 5– Заглушка для монтирования лампы
Рисунок 6 – Фиксирование
лампы
Рисунок 4– Емкость для жидкости
1
2
a
b
c d
Рисунок7 - Электрическое
подсоединение лампы
