ТЕРМОКАМИН FORMA PURO
Глава 4
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
стр.
24
Installazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
4.10. ИЗОЛЯЦИЯ ДЕРЕВЯННЫХ БАЛОК
Между
деревянными
балками
и
нагревающимися
элементами должна быть произведена соответствующая
изоляция для предупреждения риска возгорания или
повреждения облицовки.
(рисунок 8)
4.10.1. Вентиляционные рештки кожуха
Является обязательной установка на кожух
оригинальных вентиляционных решеток MCZ или
же вентиляционных решеток, которые могут
гарантировать такую же функциональность и такое
же проходное сечение для воздуха (смотри
комплектующие MCZ).
MCZ
не
несет
ответственности
за
любые
повреждения структуры или электрокомпонентов,
вызванных
несоблюдением
настоящего
предписания.
Для поддержания правильной вентиляции в помещении
напоминаем, что:
• В нижней части облицовки необходимо предусмотреть
отверстие для поступления конвекционного воздуха,
площадью сечения не менее, чем 400 см².
• В дополнение к вентиляционным решеткам, соединенным с
гибкой трубой, в верхней части кожуха необходимо
предусмотреть отверстие для выхода в помещение
остаточного тепла, акуммулирующегося внутри облицовки.
Площадь сечения этого отверстия должна быть как
минимум 230 см
2
. (При использовании Комплекта COMFORT
AIR, в этом отверстии нет необходимости, так как тепло из
внутренней
части
облицовки
уже
вытягивается
вентиляторами).
Выполнение такого отверстия кроме гарантирования хорошей
работы аппарата позволяет использовать тепло, выделяемое
структурой, которое, обычно оставаясь внутри облицовки,
теряется.
Для лучшего понимания того, какое количество, какие размеры и
функции вентиляционных решеток необходимы для установки на
облицовку, ниже приводим пример установки с соответствующими
отверствиями.
1a) Решетка для выхода конвекционного воздуха
1b) Решетка для поступления конвекционного воздуха
Решетки 1a и 1b необходимы для вывода аккумулируемого
внутри
кожуха
тепла
и
их
монтаж
является
обязательным независимо от типа установки или
облицовки, которые будут выполняться.

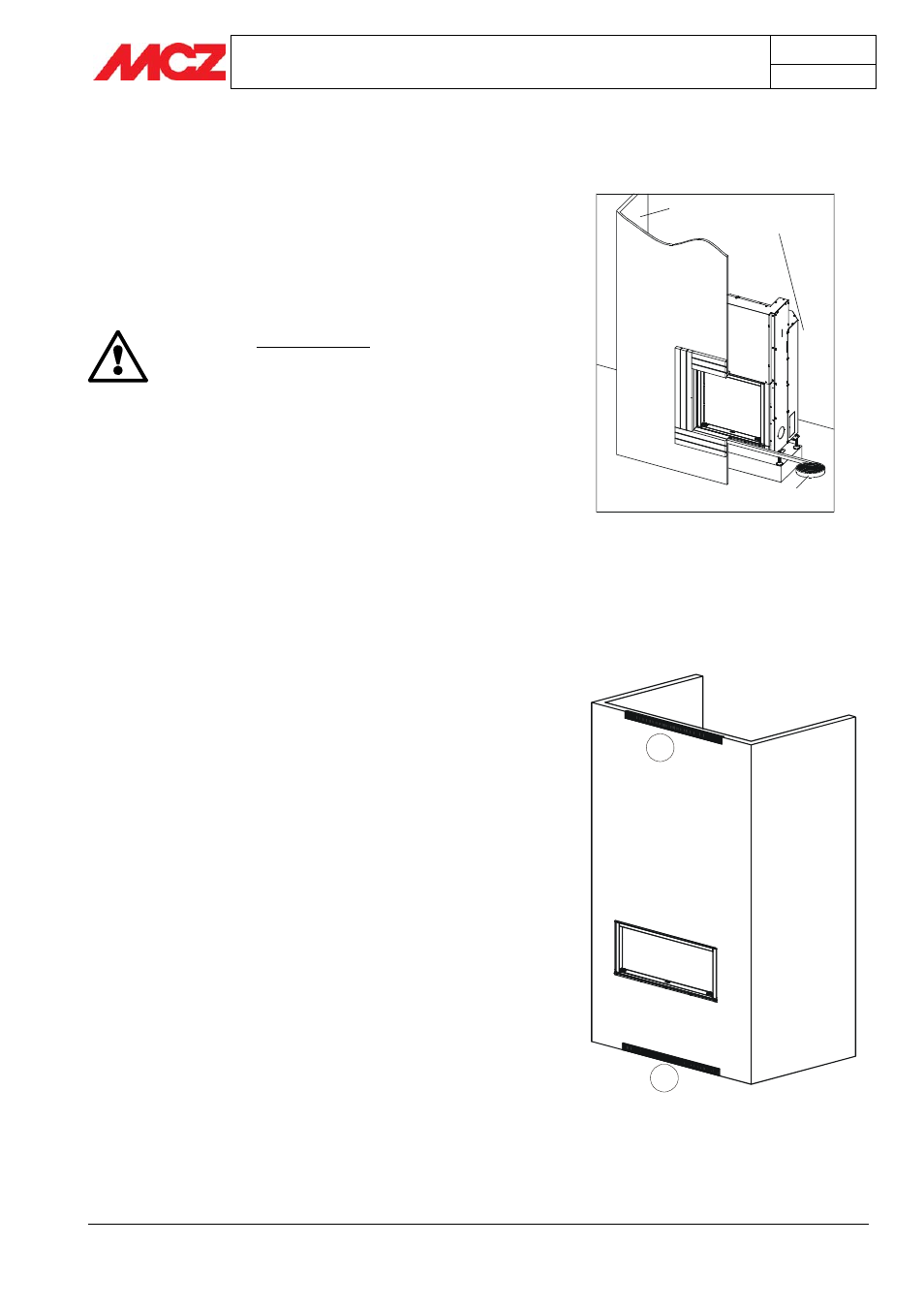

Рисунок 9 – Изоляция моноблока от стен и
облицовки
COIBENTAZIONE
COIBENTAZIONE
1a
1b
