ТЕРМОКАМИН FORMA PURO
Глава 4
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
стр.
21
Installazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
Если термокамин не выставлен по уровню,
создается риск того, что дверца будет плохо
закрываться и находящиеся внутри противовесы
будут сталкиваться со структурой, создавая шум
каждый раз, когда поднимается и опускается
дверца.
4.6. ВНУТРЕННИЙ И ВНЕШНИЙ ВОЗДУХОЗАБОРНИК
4.6.1. Поступление воздуха для горения
Термокамин FORMA PURO оснащен двумя открытыми боковыми
отверстиями Ø 100 для поступления необходимого для горения
воздуха.
При помощи фланцев ø100 и гибкой трубы необходимо соединить
как минимум одно из отверстий входа воздуха для горения (рис.4)
с решетками, которые могут быть внешними или внутренними по
отношению к помещению, где устанавливается камин. Соединение
должно быть произведено так, чтобы прохождение воздуха для
горения было разделено от прохождения воздуха естественной
или принужденной конвекции.
НИКОГДА
НЕ
ПЕРЕКРЫВАТЬ
ОТВЕРСТИЯ
ПОСТУПЛЕНИЯ ВОЗДУХА ДЛЯ ГОРЕНИЯ.
ВО
ВРЕМЯ
МОНТИРОВАНИЯ
ОБЛИЦОВКИ
НЕОБХОДИМО ОБРАЩАТЬ ВНИМАНИЕ НА ТО,
ЧТОБЫ НИ ОДИН ИЗ ЕЕ КОМПОНЕНТОВ НЕ
ЗАГОРАЖИВАЛ ВХОД ДЛЯ ВОЗДУХА.
СОЕДИНЯТЬ КАК МИНИМУМ ОДНО ИЗ ДВУХ
ОТВЕРСТИЙ С ТРУБОЙ, ПРОВОДЯЩЕЙ ВОЗДУХ, И
ВЫВОДИТЬ ОДИН ЕЕ КОНЕЦ ЗА ПРЕДЕЛЫ
ОБЛИЦОВКИ
ТЕРМОКАМИНА.
ЕСЛИ
ДАННОЕ
ПРАВИЛО
НЕ
СОБЛЮДАЕТСЯ,
КОМПЛЕКТ
COMFORT AIR БУДЕТ
ВТЯГИВАТЬ
ВОЗДУХ,
НЕОБХОДИМЫЙ ДЛЯ ГОРЕНИЯ.
4.6.2. Поступление воздуха при применении естественной вентиляции
Если термокамин устанавливается с использованием системы
естественной вентиляции, т.е. без электровентилятора, установить
заборник воздуха для горения с чистой площадью сечения 300
см², располагая его с обратной стороны моноблока так, чтобы под
термокамин всегда поступал свежий воздух.
(рисунок 5).
Данная рекомендация должна в точности соблюдаться так как в
противном случае недостаток кислорода может ухудшить процесс
горения и теплоотдачу аппарата.
4.6.3. Поступление воздуха при применении принудительной вентиляции
4.6.3.1. Канализация воздуха для комплекта COMFORT AIR
Если термокамин устанавливается с использованием системы
принудительной вентиляции, т.е. используя Комплект Comfort Air,
необходимо осуществлять забор и канализацию воздуха как
описано ниже:

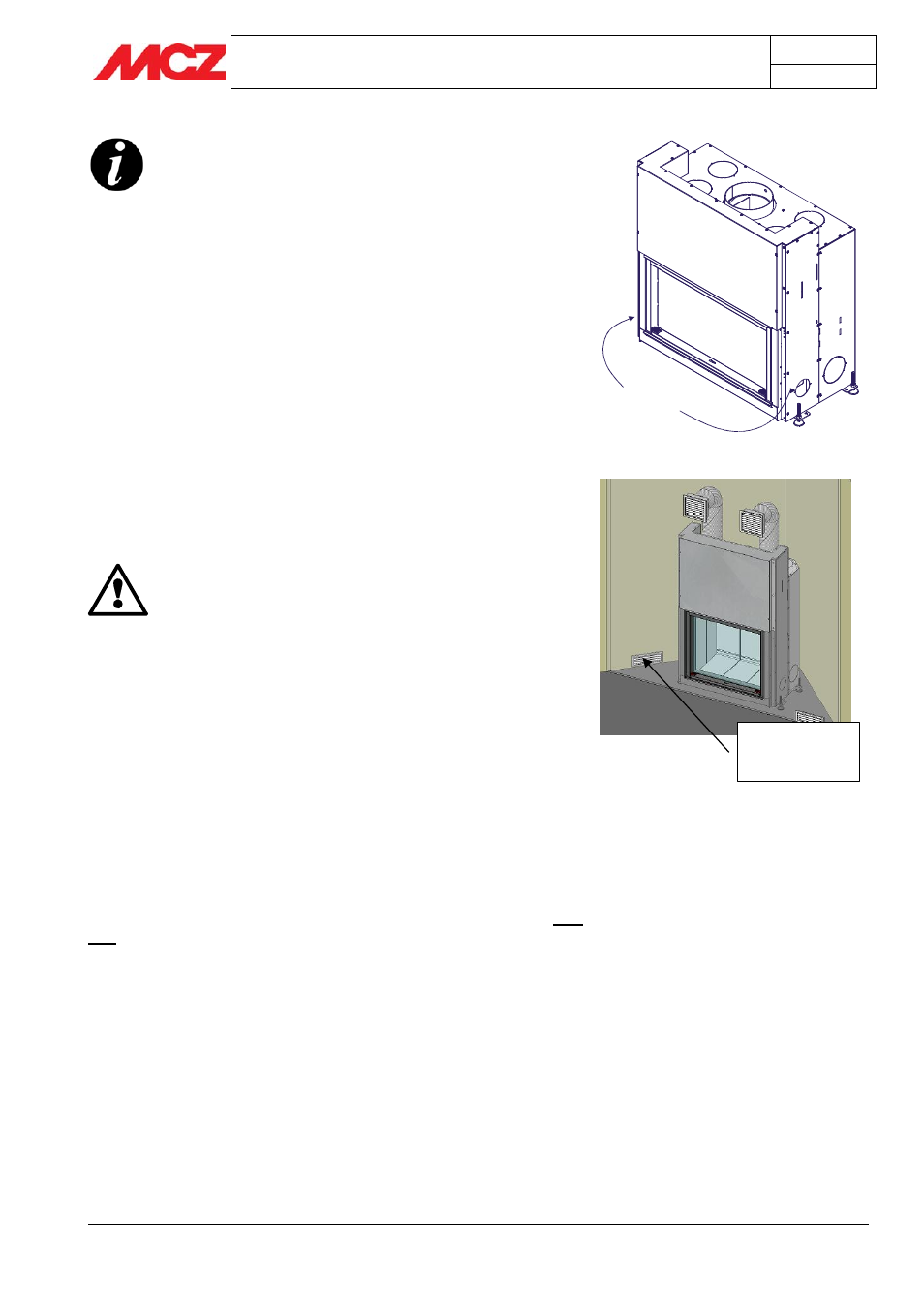

Рисунок 5 – Внешний заборник воздуха для
горения и для есстественной вентиляции
Заборник
воздуха
для
горения
и
для
естественной конвекции в
300 cm
2
Ingressi aria
di combustione
Ø 100 mm
Рисунок 4 – Отверстия для поступления
воздуха для горения
