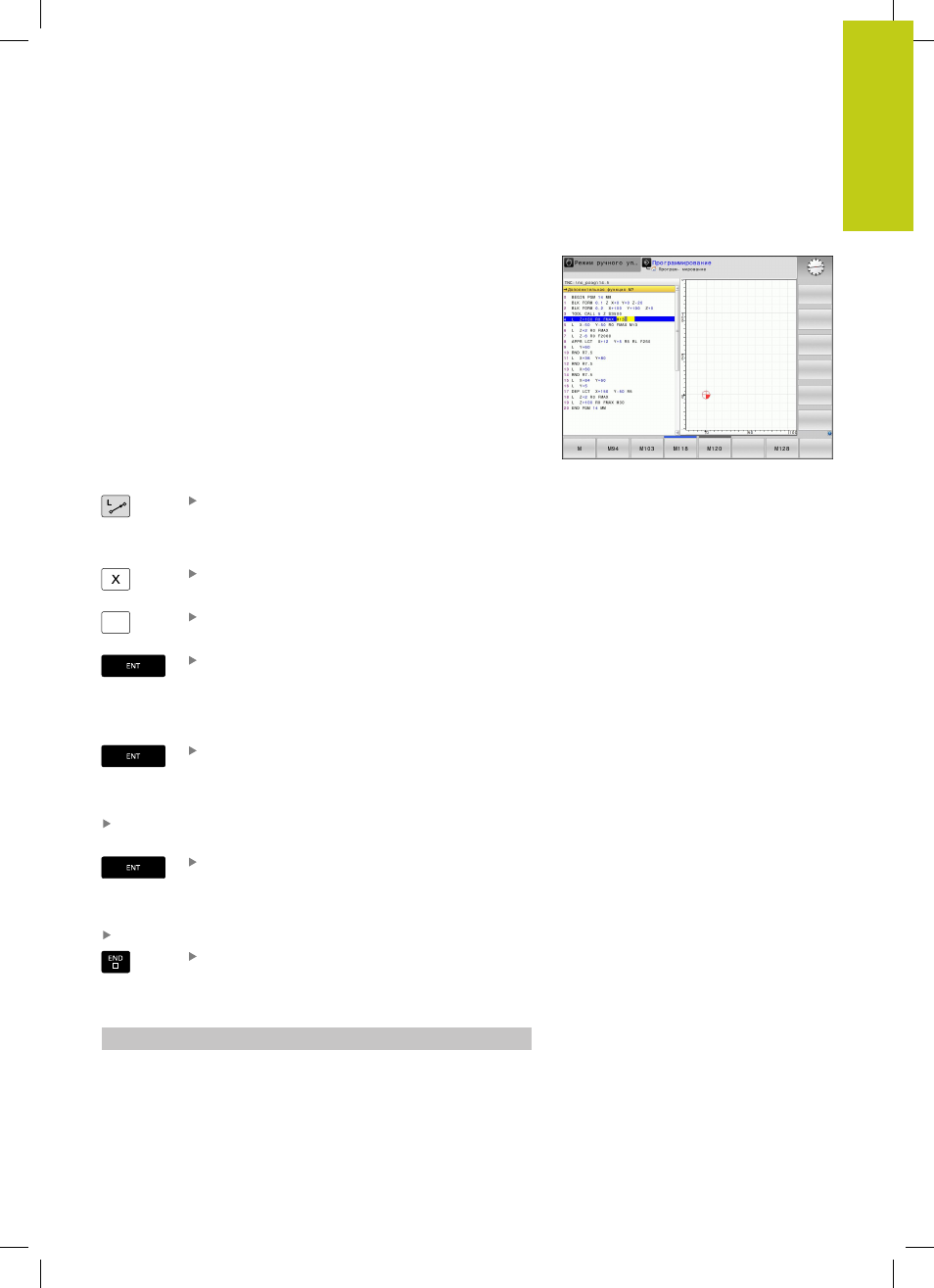

Открытие и ввод программ
3.2
3
TNC 320 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
95
Программирование движения инструмента в
диалоге открытым текстом
Чтобы запрограммировать кадр, следует начать с нажатия
диалоговой кнопки. В верхней строке дисплея система ЧПУ
запрашивает все необходимые данные.
Пример записи позиционирования
Введите Открыть кадр
КООРДИНАТЫ?
10
(Введите целевую координату для оси X)
Y
20
(Введите целевую координату для оси Y)
кнопкой ENT перейдите к следующему вопросу
ПОПРАВКА НА РАДИУС: КОР.ВЛЕВО(RL)/КОР.ВПРАВО(RR)/БЕЗ
КОРР.:?
Введите "Без коррекции радиуса", кнопкой ENT
перейдите к следующему вопросу
ПОДАЧА F=? / F MAX = ENT
Введите 100 (подача для этого движения по траектории
100 мм/мин)
кнопкой ENT перейдите к следующему вопросу
ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ М?
Введите 3 (дополнительная функция M3 "ВКЛ. шпинделя").
ЧПУ завершит работу в этом диалоге при
нажатии кнопки END.
В окне программы отобразится строка:
3 L X+10 Y+5 R0 F100 M3
