Примеры программирования 9.13
9
TNC 320 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
341
9.13
Примеры программирования

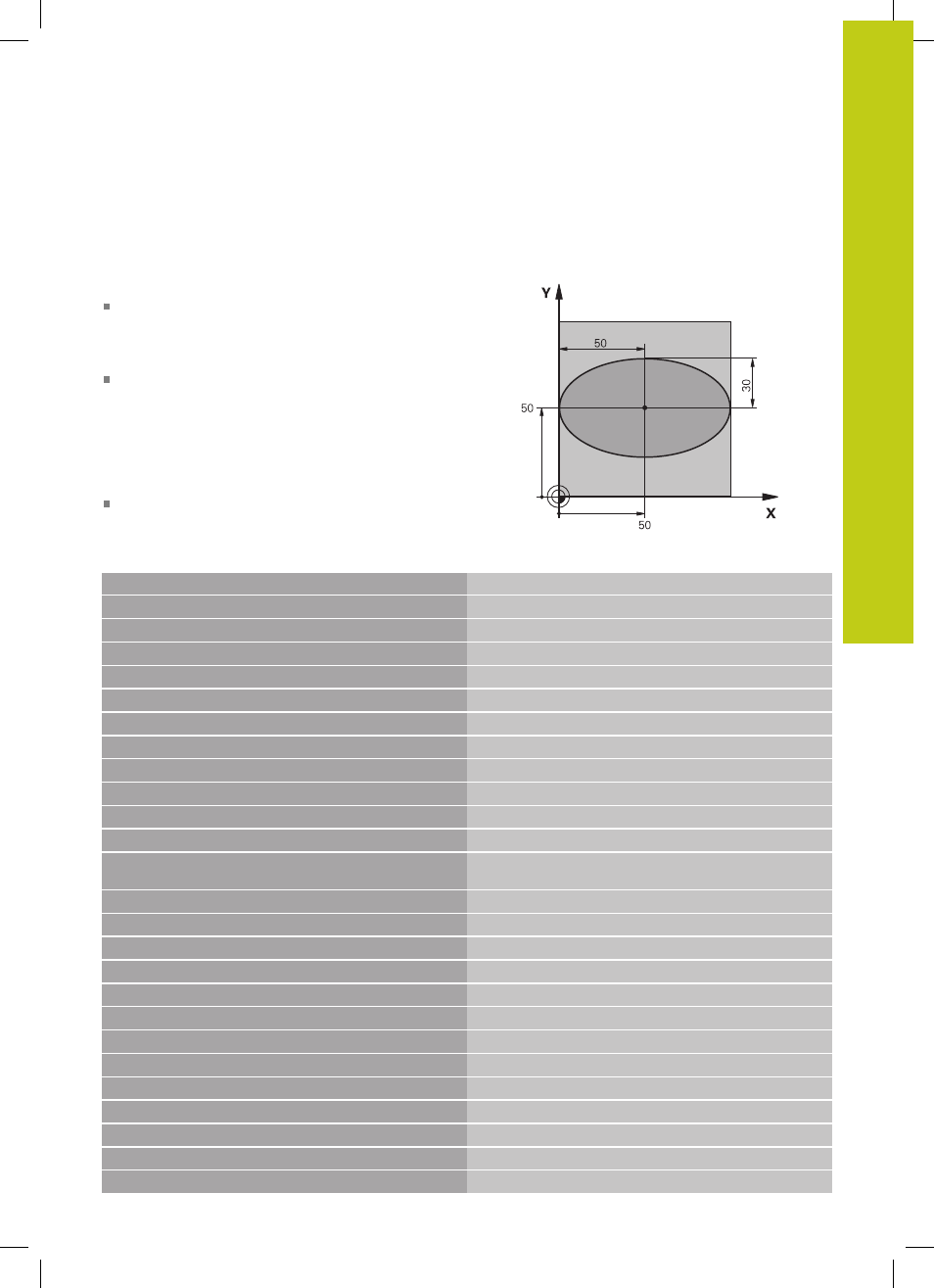

Пример: эллипс
Выполнение программы
Контур эллипса состоит из большого количества
маленьких отрезков прямой (определяемых в Q7).
Чем больше расчетных шагов установлено, тем
более сглаженным будет контур.
Направление фрезерования устанавливается
при помощи начального и конечного угла на
плоскости:
Направление обработки по часовой стрелке:
начальный угол > конечный угол
Направление обработки против часовой стрелки:
начальный угол < конечный угол
Радиус инструмента не учитывается
0 BEGIN PGM ELLIPSE MM
1 FN 0: Q1 = +50
Центр X-оси
2 FN 0: Q2 = +50
Центр Y-оси
3 FN 0: Q3 = +50
Полуось X
4 FN 0: Q4 = +30
Полуось Y
5 FN 0: Q5 = +0
Стартовый угол на плоскости
6 FN 0: Q6 = +360
Конечный угол на плоскости
7 FN 0: Q7 = +40
Количество расчетных шагов
8 FN 0: Q8 = +0
Угловое положение эллипса
9 FN 0: Q9 = +5
Глубина фрезерования
10 FN 0: Q10 = +100
Подача на глубину
11 FN 0: Q11 = +350
Подача фрезерования
12 FN 0: Q12 = +2
Безопасное расстояние для предварительного
позиционирования
13 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000
Вызов инструмента
16 L Z+250 R0 FMAX
Отвод инструмента
17 CALL LBL 10
Вызов обработки
18 L Z+100 R0 FMAX M2
Отвод инструмента, конец программы
19 LBL 10
Подпрограмма 10: обработка
20 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
Перемещение нулевой точки в центр эллипса
21 CYCL DEF 7.1 X+Q1
22 CYCL DEF 7.2 Y+Q2
23 CYCL DEF 10.0 РАЗВОРОТ
Пересчет углового положения на плоскости
24 CYCL DEF 10.1 ROT+Q8
25 Q35 = (Q6 -Q5) / Q7
Расчет шага угла
