Обработка данных DXF (опция программного обеспечения) 7.1
7
TNC 320 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
257

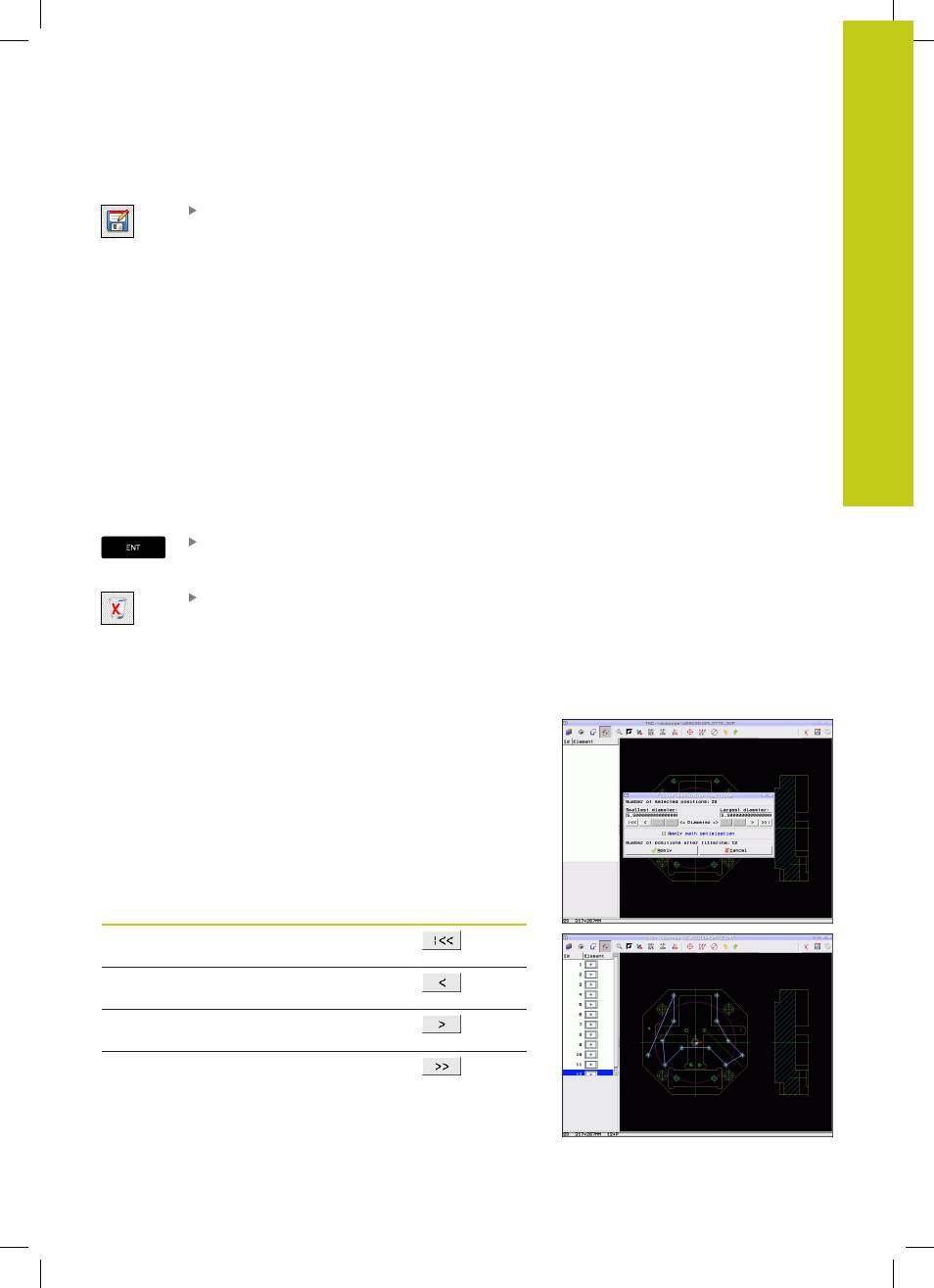

Сохранение выбранных позиций обработки
в файле точек: система ЧПУ показывает
всплывающее окно, в котором можно ввести
целевую директорию и любое имя файла.
Базовая настройка: имя DXF-файла. При
наличии в имени файла DXF спецзнаков
или пробелов программа заменяет эти
знаки символом подчеркивания. В качестве
альтернативы вы также можете выбрать
тип файла: таблица точек (.PNT), таблица
генератора изображений (.HP) программа
в диалоге открытым текстом (.H). Если вы
сохраняете позиции обработки в программу
в диалоге открытым текстом, то система
ЧПУ создает для каждой позиции обработки
отдельный линейный кадр с вызовом цикла (L
X... Y... M99 ). Эту программу вы можете также
переносить на более ранние модели ЧПУ и там
обрабатывать.
Подтверждение ввода: система ЧПУ
записывает программу контура в директорию, в
которой также хранится DXF-файл
Для выбора других позиций обработки и
сохранения этих позиций в другом файле:
нажмите значок отмены для выбранных
элементов и выберите их вышеописанным
способом
Настройки фильтра
После маркировки позиций отверстий с помощью быстрого
выбора система ЧПУ отображает окно перехода, в котором
слева находится наименьший, а справа - наибольший
найденный диаметр отверстия. Экранными кнопками
переключения под индикатором диаметра можно настроить в
левой области нижний, а в правой области - верхний диаметр
таким образом, чтобы можно было ввести желаемые диаметры
отверстий.
Имеются следующие экранные кнопки переключения:
Настройка фильтра наименьшего
диаметра
Иконка
Показать наименьший найденный диаметр
(базовая настройка)
Показать следующий меньший найденный
диаметр
Показать следующий больший найденный
диаметр
Показать наибольший найденный диаметр.
Система ЧПУ присваивает фильтру для
наименьшего диаметра значение, заданное
для наибольшего диаметра
