Движения по траектории – программирование свободного
контура FK
6.6
6
TNC 320 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
231

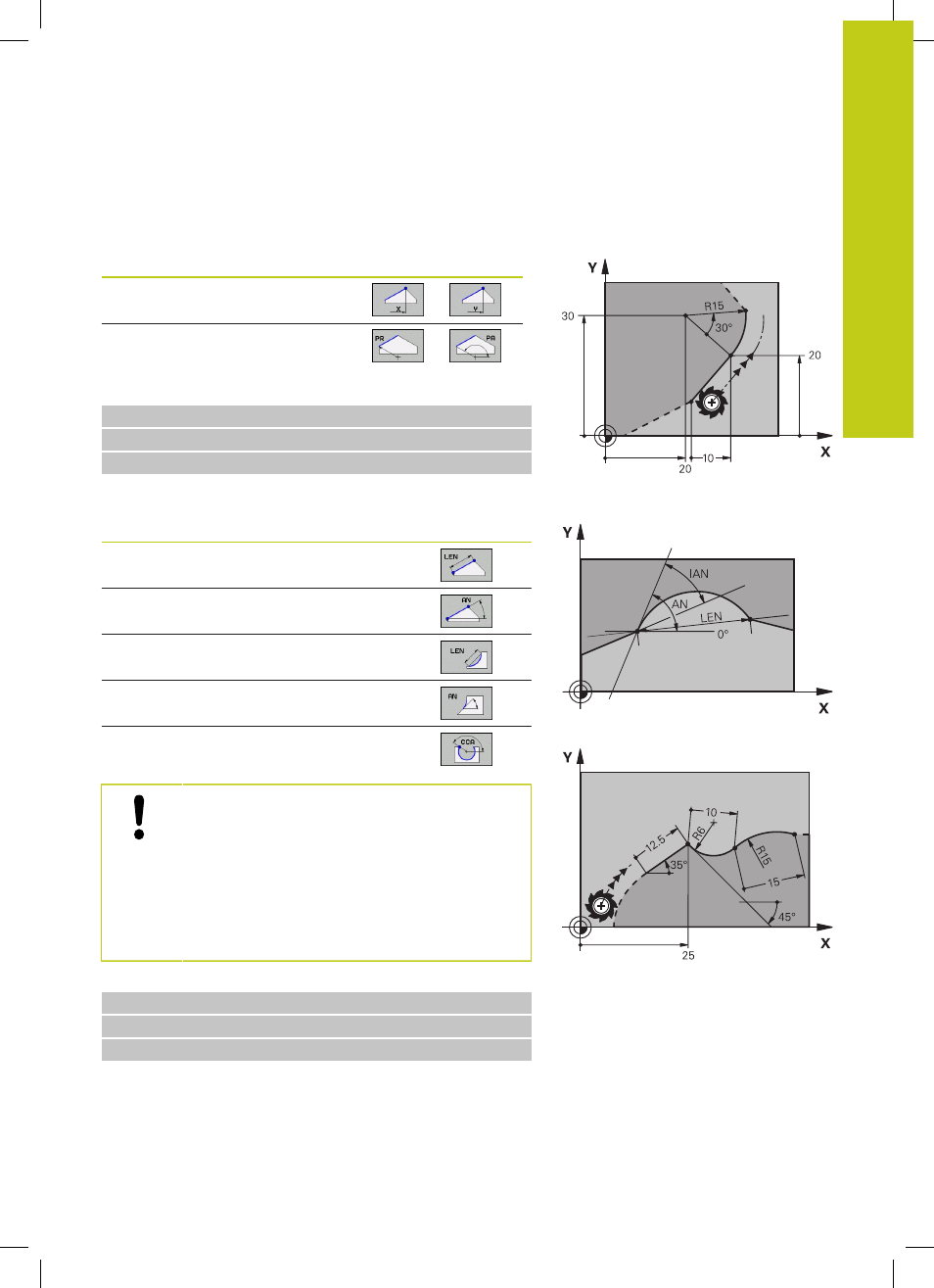

Возможности ввода
Координаты конечных точек
Известные данные
Softkey
Декартовы координаты X и Y
Полярные координаты
относительно FPOL
Примеры NC-кадров
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
Направление и длина элементов контура
Известные данные
Softkey
длина прямых
угол подъёма прямой
Длина хорды LEN фрагмента дуги окружности
Угол подъема AN касательной на входе
Центральный угол фрагмента дуги окружности
Внимание, опасность повреждения
инструмента и заготовки!
Угол подъема, который был задан в инкрементах
(IAN), привязывает ЧПУ к направлению,
заданному в последнем кадре перемещения.
Программы, содержащие угол подъема в
инкрементах, и программы, созданные на
iTNC 530 или старых версиях системы ЧПУ не
совместимы.
Примеры NC-кадров
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 AN-45
29 FCT DR- R15 LEN 15
