Обработка данных DXF (опция программного обеспечения)
7.1
7
TNC 320 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
255
Подтверждение ввода: система ЧПУ
записывает программу контура в директорию, в
которой также хранится DXF-файл
Для выбора других позиций обработки и
сохранения этих позиций в другом файле:
нажмите значок отмены для выбранных
элементов и выберите их вышеописанным
способом

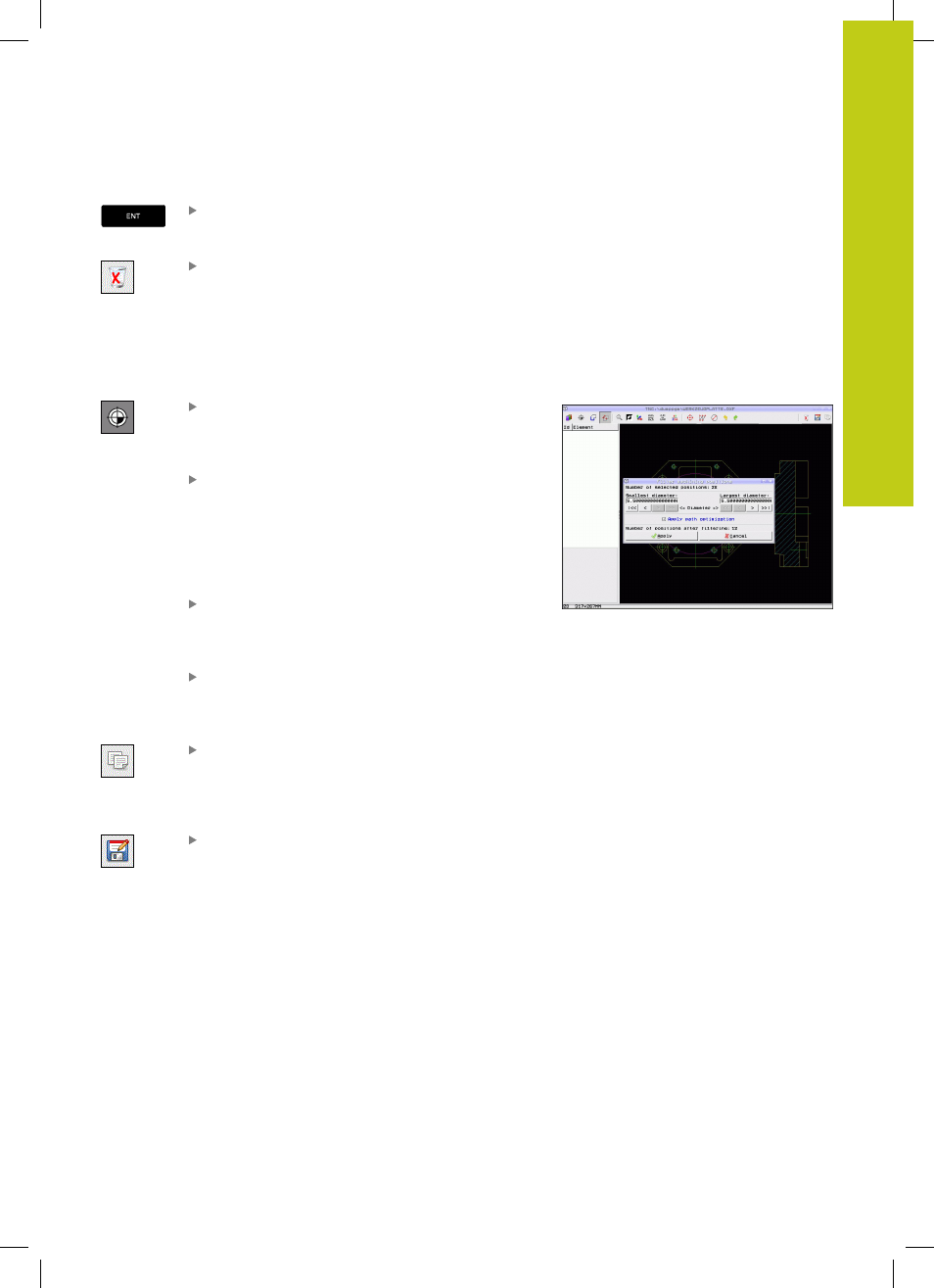

Быстрый выбор позиций сверления путем выделения
мышью соответствующей области
Определение режима для выбора позиций
обработки: система ЧПУ скрывает слои,
отображаемые в левом окне, а правое окно
является активным для выбора позиции
Левой кнопкой мыши при нажатой клавише
Shift следует расширить границы области,
в которую система ЧПУ должна ввести все
центры окружностей в качестве позиций
сверления: система ЧПУ открывает окно, в
котором отверстия можно отфильтровать по их
размеру
Задайте настройки фильтра смотри "" и
подтвердите экранной кнопкой Применить:
система ЧПУ введет выбранные позиции в
левом окне (отображение символа точки)
При необходимости можно отменить выбор уже
отобранных элементов, расширяя какую-либо
область и удерживая при этом клавишу CTRL
нажатой
Сохранение выбранных позиций
обработки в буфер обмена ЧПУ для
последующего добавления в качестве
кадра позиционирования с вызовом цикла в
программу в диалоге открытым текстом, или
Сохранение выбранных позиций обработки
в файле точек: система ЧПУ показывает
всплывающее окно, в котором можно ввести
целевую директорию и любое имя файла.
Базовая настройка: имя DXF-файла. При
наличии в имени файла DXF спецзнаков
или пробелов программа заменяет эти
знаки символом подчеркивания. В качестве
альтернативы вы также можете выбрать
тип файла: таблица точек (.PNT), таблица
генератора изображений (.HP) программа
в диалоге открытым текстом (.H). Если вы
сохраняете позиции обработки в программу
в диалоге открытым текстом, то система
ЧПУ создает для каждой позиции обработки
отдельный линейный кадр с вызовом цикла (L
X... Y... M99
). Эту программу вы можете также
переносить на более ранние модели ЧПУ и там
обрабатывать.
