Программирование: Многоосевая обработка
12.2 PLANE-функция: наклон плоскости обработки (опция ПО 1)
12
396
TNC 320 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014

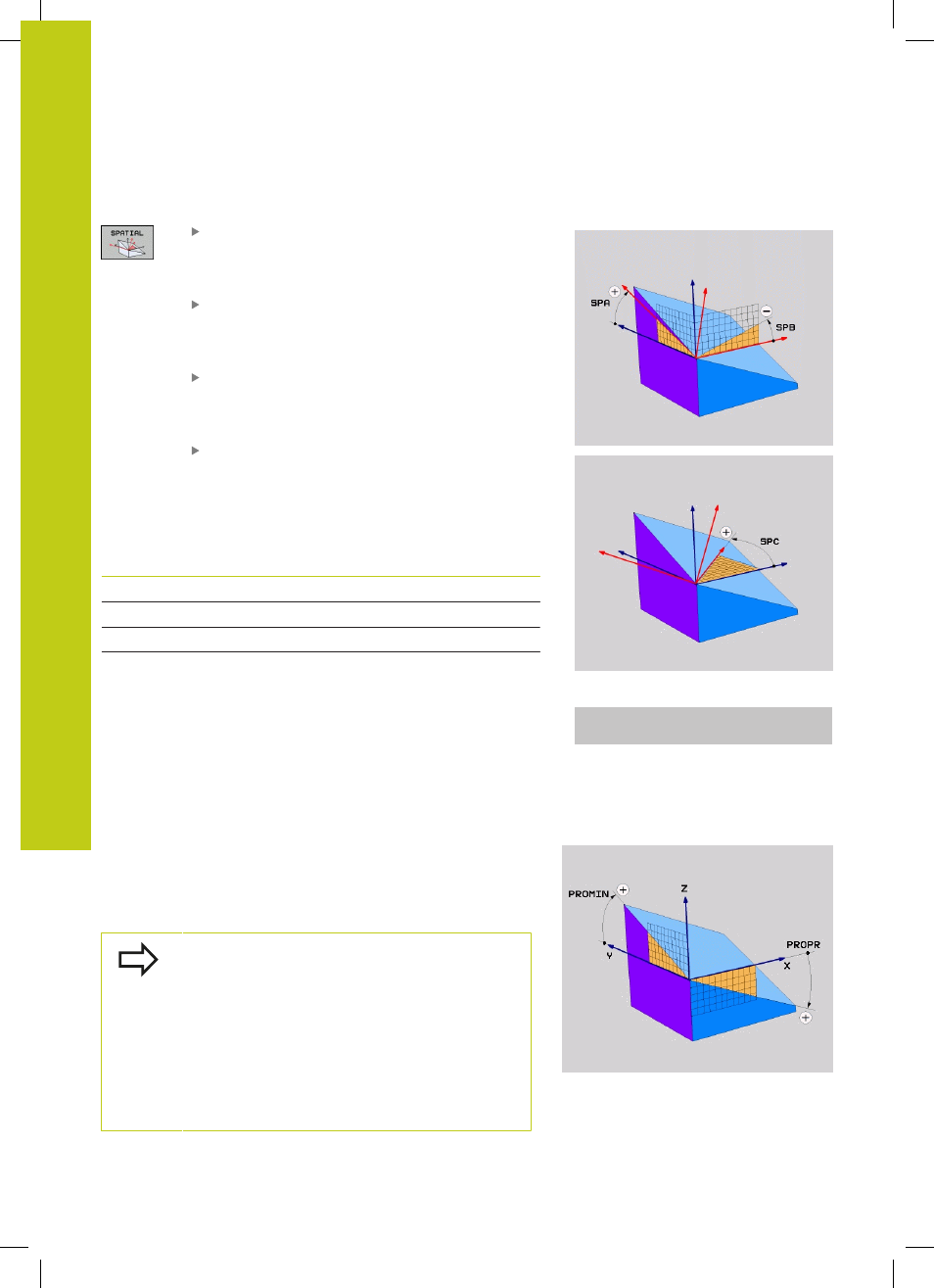

Параметры ввода
Пространственный угол A?
: угол разворота SPA
вокруг фиксированной оси станка X (см. рис.
справа вверху). Диапазон ввода от -359.9999° до
+359.9999°
Пространственный угол В?
: угол разворота SPB
вокруг фиксированной оси станка Y (см. рис.
справа вверху). Диапазон ввода от -359.9999° до
+359.9999°
Пространственный угол С?
: угол разворота SPC
вокруг фиксированной оси станка Z (см. рис.
справа в центре). Диапазон ввода от -359.9999°
до +359.9999°
Продолжите работу, перейдя к свойствам
позиционирования, смотри "Определение
процедуры работы PLANE-функции при
Используемые сокращения
Сокращение
Значение
SPATIAL
Англ.
spatial
= пространственный
SPA
sp
atial
A
: вращение вокруг X-оси
SPB
sp
atial
B
: вращение вокруг Y-оси
SPC
sp
atial
C
: вращение вокруг Z-оси
NC-кадр
5 PLANE SPATIAL SPA+27 SPB+0 SPC
+45 .....
Определение плоскости обработки через угол
проекции: PLANE PROJECTED
Применение
Углы проекций определяют плоскость обработки через
ввод 2 углов, которые оператор может определить через
проекцию 1-й плоскости координат (плоскость ZX, где Z - ось
инструмента) и 2-й плоскости координат (плоскость YZ, где Z -
ось инструмента) на определяемую плоскость обработки.
Обратите внимание перед
программированием
Углы проекций можно использовать только в
том случае, если определения углов относятся к
прямоугольному параллелепипеду. В противном
случае на заготовке появятся искажения.
Описание параметров для процедуры
позиционирования: смотри "Определение
