PLANE-функция: наклон плоскости обработки (опция ПО 1) 12.2

12

TNC 320 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014

397

Параметры ввода

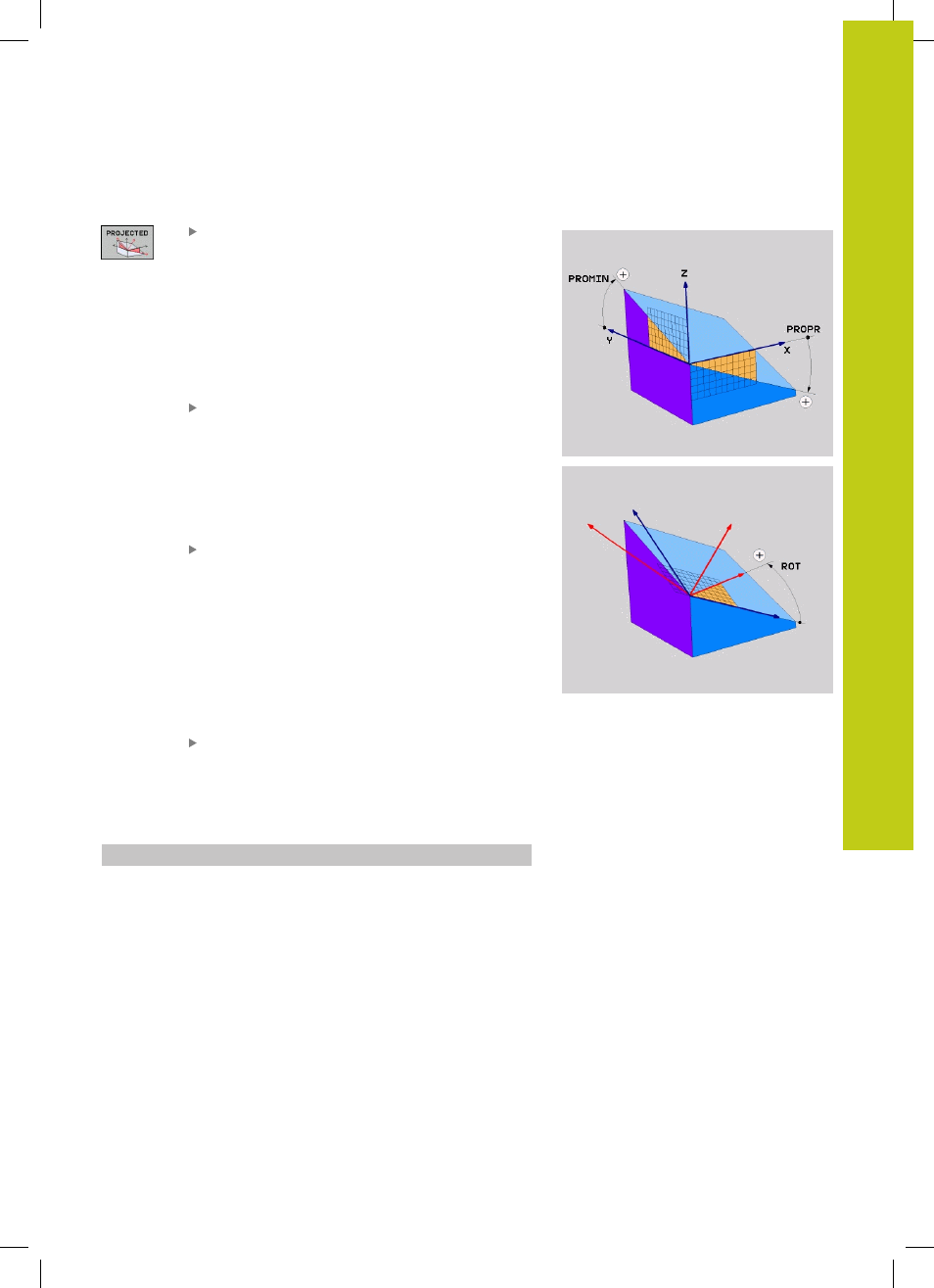

Угол проекции в 1-й плоскости координат?

:

угол, образующийся при проецировании

наклонной плоскости обработки на 1-ю

плоскость координат фиксированной системы

координат станка (ZX, где Z - ось инструмента,

см. рис. справа вверху). Диапазон ввода от

-89.9999° до +89.9999°. Ось 0° - это главная

ось активной плоскости обработки (ось X, если

ось Z - это ось инструмента, положительное

направление осей, см. рис. справа вверху)
Угол проекции 2-й плоскости координат?

:

угол, образующийся при проецировании на 2-ю

плоскость координат фиксированной системы

координат станка (плоскость YZ, где Z - ось

инструмента, см. рис. справа вверху). Диапазон

ввода от -89.9999° до +89.9999°. Ось 0° - это

вспомогательная ось активной плоскости

обработки (ось Y, где Z - ось инструмента)
ROT-угол наклон. плоскости?

: поворот

наклонной системы координат вокруг

наклонной оси инструмента (логически

соответствует вращению с помощью цикла 10

ПОВОРОТ). С помощью угла вращения можно

простым способом определить направление

главной оси плоскости обработки (оси X, если

осью инструмента является Z, и оси Z, если

осью инструментов является ось Y, см. рис.

справа в центре). Диапазон ввода от -360° до

+360°
Продолжите работу, перейдя к свойствам

позиционирования, смотри "Определение

процедуры работы PLANE-функции при

позиционировании", Стр. 407

NC-кадр

5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....
