Программирование: программирование контуров
6.6
Движения по траектории – программирование свободного
контура FK
6
232
TNC 320 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014

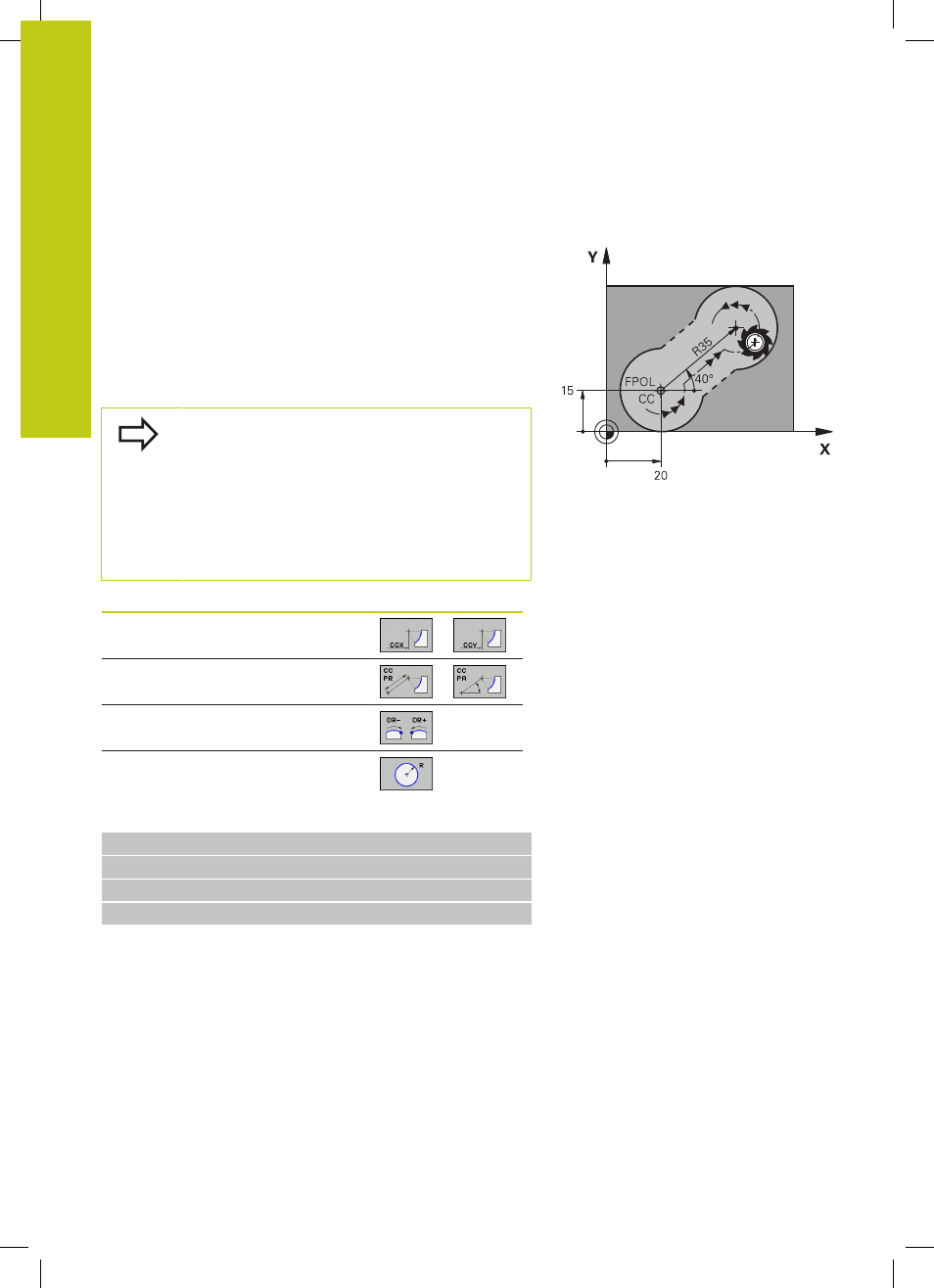

Центр окружности CC, радиус и направление вращения в
FC-/FCT-кадре
Для свободно программируемых круговых траекторий ЧПУ
рассчитывает центр окружности, исходя из введенных данных.
Благодаря этому можно программировать полный круг в кадре
также при помощи FK-программирования.
Если вам необходимо определить центр окружности через
полярные координаты, полюс следует определять не с
помощью CC, а посредством функции FPOL. Действие функции
FPOL сохраняется до следующего кадра, содержащего
функцию FPOL, и задается в декартовых координатах.
Стандартно запрограммированный или
рассчитанный центр окружности в новом FK-
фрагменте не сохраняется в качестве полюса или
центра окружности: если запрограммированные
в обычном режиме программирования полярные
координаты относятся к полюсу, определенному
ранее в CC-кадре, то после FK-фрагмента
координаты этого полюса задаются повторно при
помощи CC-кадра.
Известные данные
Softkey
Центр в декартовых координатах
Центр в полярных координатах
Направление вращения круговой
траектории
Радиус круговой траектории
Примеры NC-кадров
10 FC CCX+20 CCY+15 DR+ R15
11 FPOL X+20 Y+15
12 FL AN+40
13 FC DR+ R15 CCPR+35 CCPA+40
