Вход в контур и выход из контура
6.3
6
TNC 320 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
201

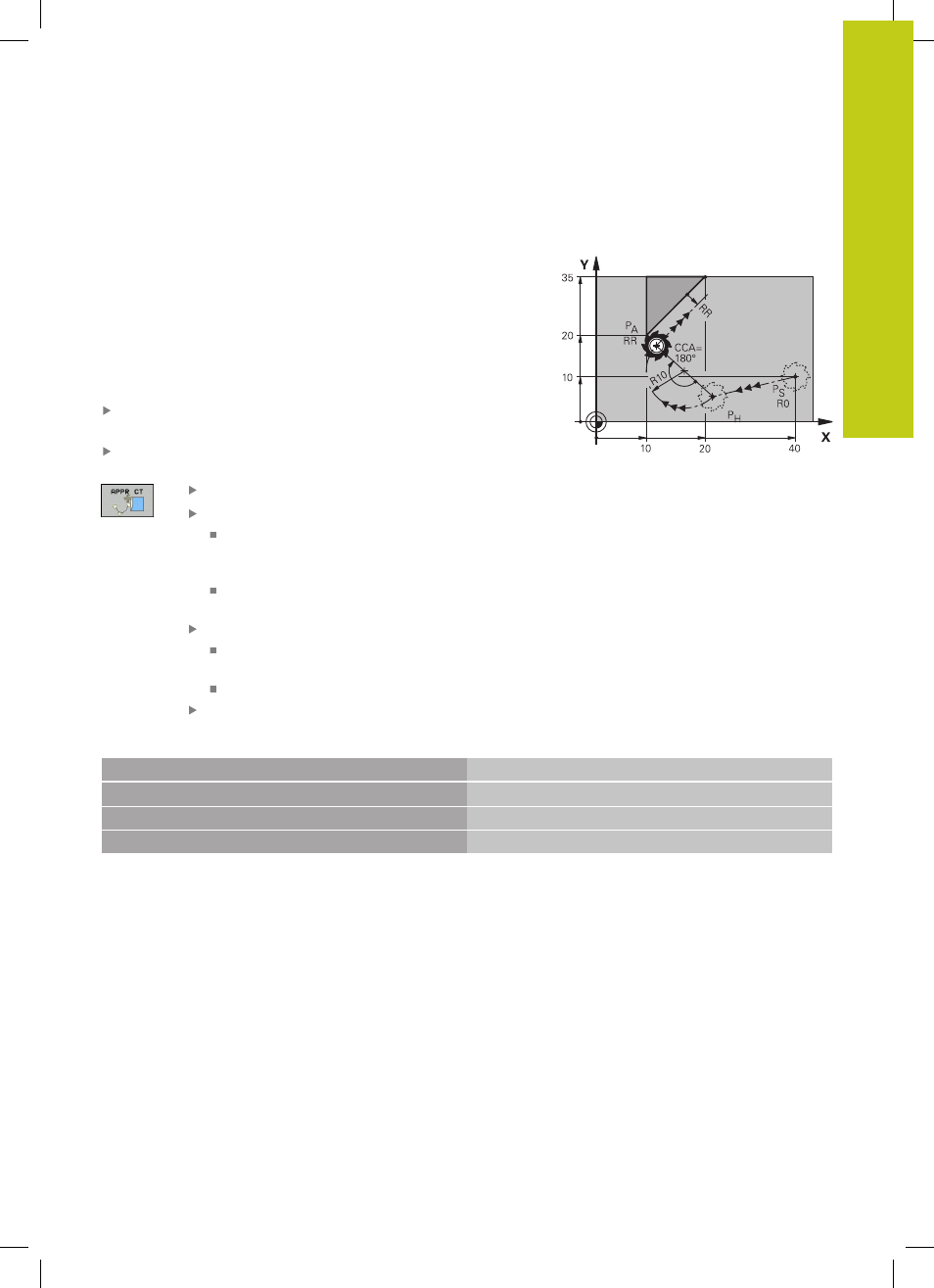

Наезд по круговой траектории с тангенциальным
примыканием: APPR CT
Система ЧПУ перемещает инструмент по прямой от точки
старта P
S
к вспомогательной точке P
H
. Оттуда она перемещает
его по круговой траектории, плавно переходящей в первый
элемент контура, к первой точке контура P
A
.
Круговая траектория от точки P
H
к P
A
определяется на
основании радиуса R и центрального угла CCA. Направление
круговой траектории задается выполнением первого элемента
контура.
Произвольная функция траектории: выполните подвод к
начальной точке P
S
Начните диалог при помощи кнопки APPR/DEP и клавиши
Softkey APPR CT:
Координаты первой точки контура P
A
Радиус R круговой траектории
Подвод к заготовке со стороны,
определенной поправкой на радиус: введите
положительное значение для переменной R.
Подвод к заготовке с одной из ее сторон:
введите отрицательное значение для R.
Центральный угол CCA круговой траектории
Для CCA должно задаваться только
положительное значение.
Максимальное значение ввода 360°
Поправка на радиус RR/RL для обработки
Примеры NC-кадров
7 L X+40 Y+10 R0 FMAX M3
P
S
подвод без поправки на радиус
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100
P
A
с поправкой на радиус RR, радиус R=10
9 L X+20 Y+35
Конечная точка первого элемента контура
10 L ...
Следующий элемент контура
