Программирование: Q-параметры
9.10 Непосредственный ввод формулы
9
324
TNC 320 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014

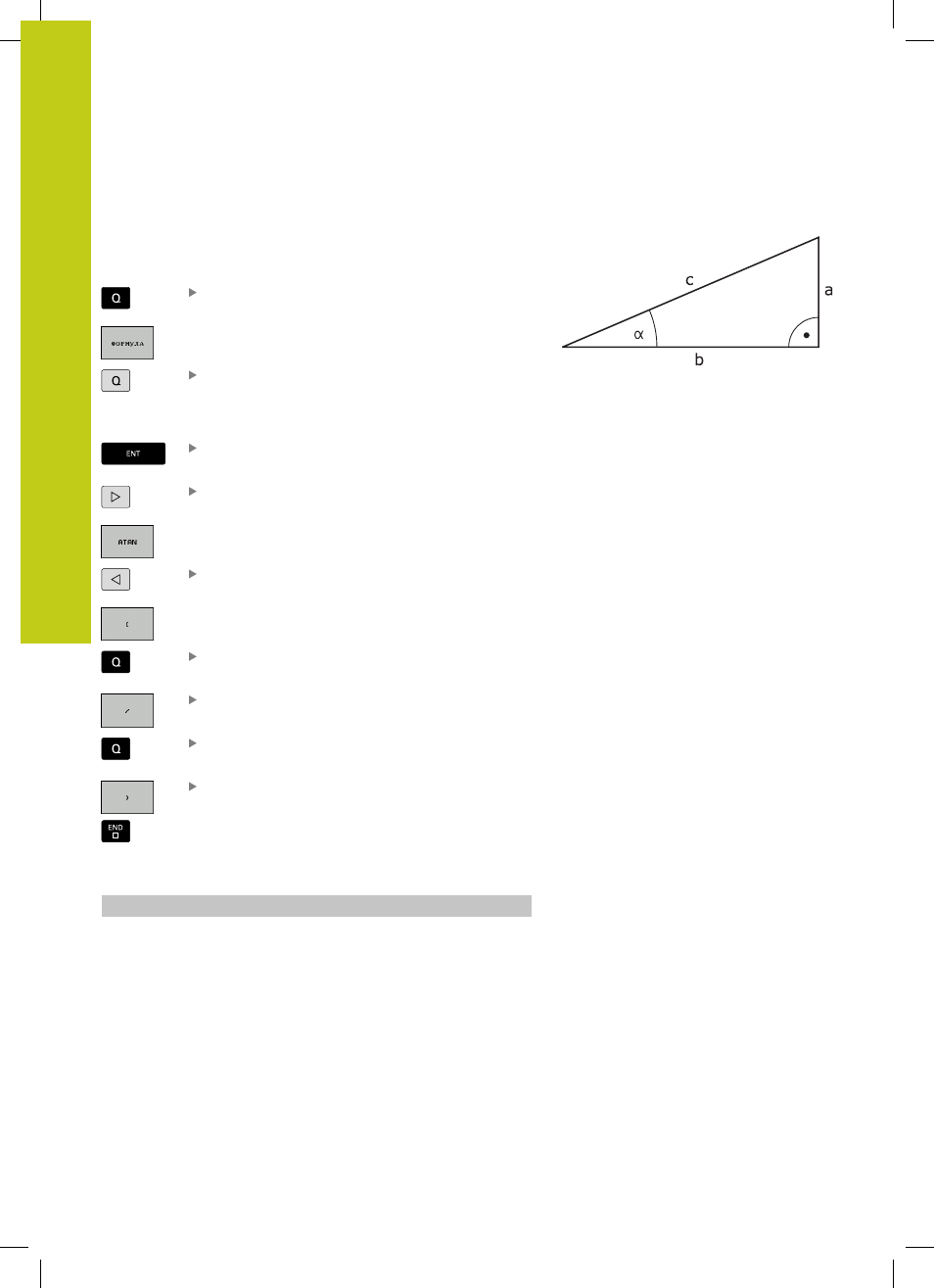

Пример ввода
Вычислить угол с арктангенсом из противолежащего катета
(Q12) и прилежащего катета (Q13); результат присвоить
параметру Q25:
Выбор ввода формулы: нажмите кнопку Q и
клавишу Softkey ФОРМУЛА или воспользуйтесь
быстрым доступом:
Нажмите кнопку Q на ASCII-клавиатуре.
НОМЕР ПАРАМЕТРА РЕЗУЛЬТАТА?
Введите 25 (номер параметра) и нажмите
кнопку ENT .
Переключите панель Softkey и выберите
функцию арктангенса.
Снова переключите панель Softkey и откройте
скобки.
Введите 12 (номер Q-параметра).
Выберите деление.
Введите 13 (номер Q-параметра).
Закройте скобки и завершите ввод формулы.
Пример NC-кадра
37 Q25 = ATAN (Q12/Q13)
