Ввод в эксплуатацию и подготовка к проведению измерений.
Настройка канала
Инструкция по эксплуатации
85
Вкладка настройки
канала

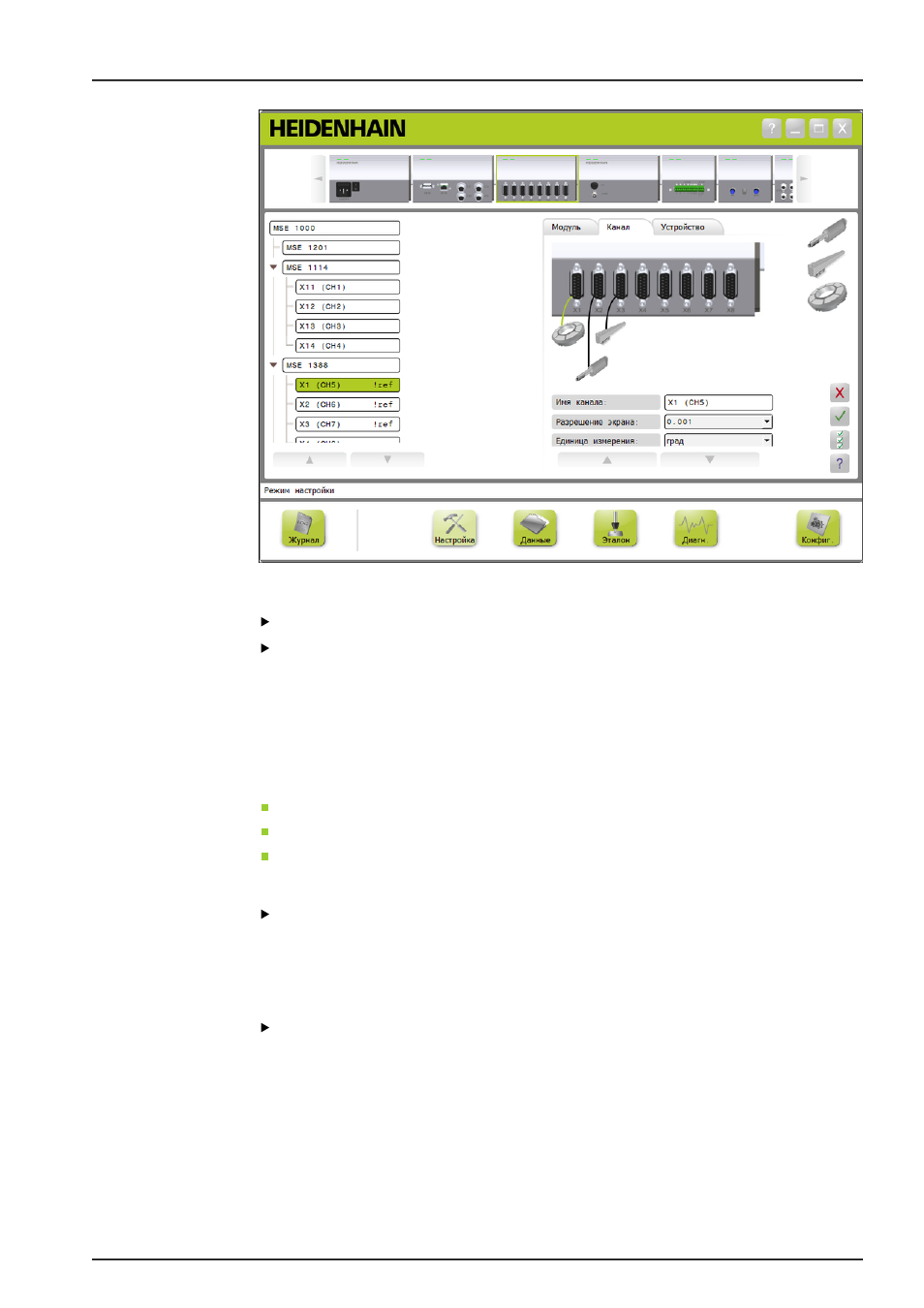

Для просмотра функций настройки канала:
Нажать кнопку «Настройка».
Выбрать канал в древовидной структуре.
В окне Настройка появится вкладка для настройки выбранного канала.
Назначение типа
датчика 1 V
PP
или
TTL
Типы датчиков 1 V
PP
и TTL выбираются из ряда графических изображений,
расположенных в правой стороне предметной области окна Настройка, при
открытой вкладке Канал.
Доступные датчики типа 1 V
PP
Измерительный щуп
Датчик линейных перемещений
Датчик вращения
Назначить типы датчиков 1 V
PP
или TTL:
Нажать и удерживать кнопку мыши на нужном графическом изображении
датчика в правой стороне экрана.
Доступные каналы будут отображаться в виде подписанных зеленых
прямоугольников, расположенных под графическим изображением модуля на
вкладке Канал.
Перетянуть выбранное графическое изображение датчика на прямоугольник
желаемого канала, после чего отпустить кнопку мыши.
Графическое изображение датчика появится под модулем в сопровождении
линии, соединяющей датчик с модулем.
