Установка
Подключение интерфейсных разъемов
28
Инструкция по эксплуатации
5.2.2

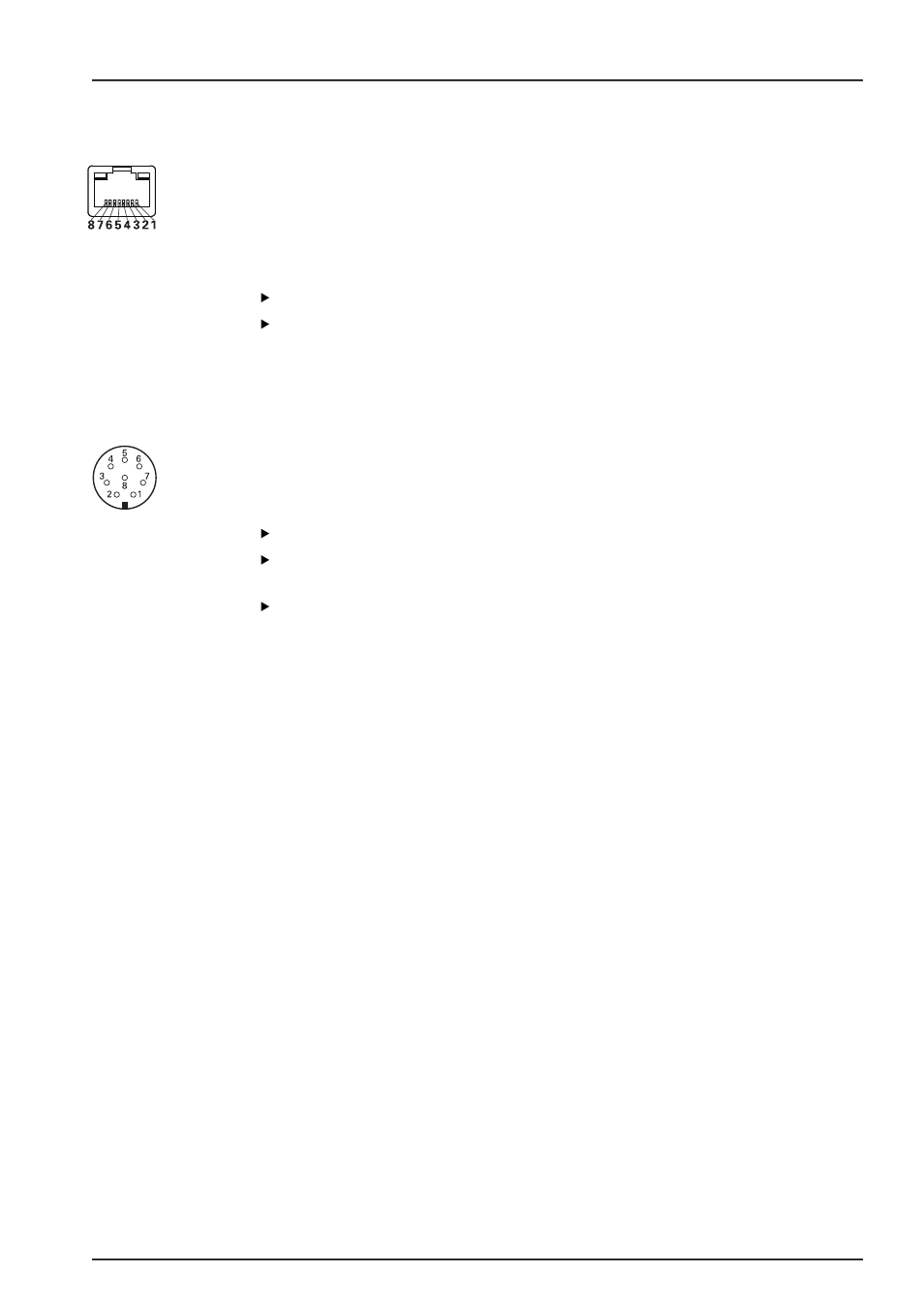

Подключение кабеля компьютерной сети
15
Разъем RJ-45
Модули MSE обмениваются данными с рабочей станцией на базе ПК через
разъем RJ-45
15
, расположенный на базовом модуле. Для подключения к
маршрутизатору с протоколом DHCP требуется прямой (не перекрестный)
сетевой кабель. При подключении ПК непосредственно к базовому модулю может
потребоваться перекрестный кабель. Дополнительную информацию можно найти
в документации на сетевую карту.
Для подключения сетевого кабеля:
Убедиться в отсутствии питания на всех модулях, входящих в состав цепочки.
Расположить защелку разъема так, чтобы она находилась сверху, и вставить
разъем RJ-45 в гнездо
15
, расположенное на модуле, до щелчка.
5.2.3
Подключение датчика с интерфейсом EnDat
16
Разъем датчика с
интерфейсом
EnDat
Это устройство может использоваться с измерительными щупами, датчиками
линейных перемещений и датчиками вращения компании HEIDENHAIN, которые
формируют сигналы EnDat. Длина соединительного кабеля не должна превышать
100 метров.
Для подключения датчика с интерфейсом EnDat:
Убедиться в отсутствии питания на всех модулях, входящих в состав цепочки.
Совместить выемку кабельного разъема датчика с выступом на разъеме для
подключения датчика, который расположен на модуле.
Вставить разъем кабеля датчика в разъем модуля
16
и плотно зафиксировать
его, вращая гайку по часовой стрелке.
