Установка
Подключение интерфейсных разъемов
Инструкция по эксплуатации
29

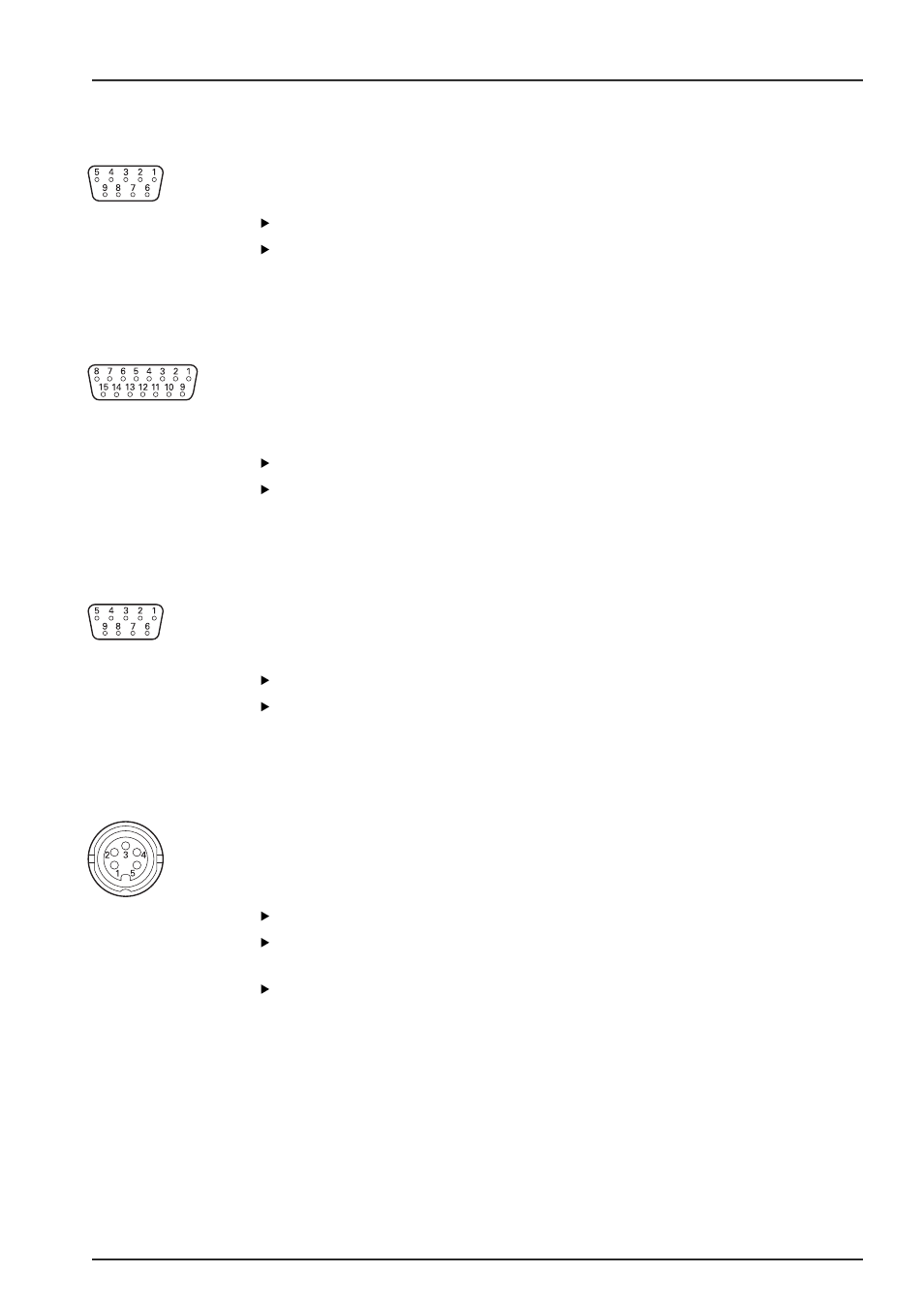

5.2.4
Подсоединение датчиков TTL
17
Разъем датчика TTL
Это изделие можно использовать с датчиками HEIDENHAIN, подающими TTL-
сигналы. Длина соединительного кабеля не должна превышать 30 метров.
Для подключения датчика TTL:
Убедиться в отсутствии питания на всех модулях, входящих в состав цепочки.
Подсоединить кабельный разъем датчика к разъему датчика
17
на модуле и
плотно затянуть винты кабельного разъема
5.2.5
Подключение датчика с интерфейсом 1 V
PP
18
Разъем
датчика 1 V
PP
Данное изделие может использоваться с датчиками линейных перемещений и
датчиками вращения производства компании HEIDENHAIN, которые формируют
выходные сигналы с напряжением 1 V
PP
. Длина соединительного кабеля не
должна превышать 30 метров.
Для подключения датчика с интерфейсом 1 V
PP
:
Убедиться в отсутствии питания на всех модулях, входящих в состав цепочки.
Подсоединить кабельный разъем датчика к разъему датчика
18
на модуле и
плотно затянуть винты кабельного разъема.
5.2.6
Подсоединение 9-контактного D-sub-разъема
19
9-контактный D-
sub-разъем
Данное изделие поставляется с 9-контактным D-sub-разъемом для входа
аналоговых сигналов. Длина соединительного кабеля не должна превышать 30
метров.
Подключение 9-контактного D-sub-разъема:
Убедиться в отсутствии питания на всех модулях, входящих в состав цепочки.
Подсоединить кабельный разъем датчика к 9-контактному D-sub-разъему
19
на
модуле и плотно затянуть винты кабельного разъема
5.2.7
Подсоединение датчика
20
Разъем датчика
Данное изделие можно использовать с отдельными полумостовыми датчиками
Solartron, Tesa, Marposs и Mahr, а также линейными датчиками. См. документацию
на датчик для получения информации о максимальной длине соединительного
кабеля.
Подключение датчика:
Убедиться в отсутствии питания на всех модулях, входящих в состав цепочки.
Совместить паз кабельного разъема датчика с пазом гнезда модульного
датчика
Вставить кабельный разъем в гнездо датчика
20
и плотно затянуть кабельный
разъем, повернув его по часовой стрелке
