Монтаж
Установка элементов крепления кабеля
Инструкция по эксплуатации
21
4.3

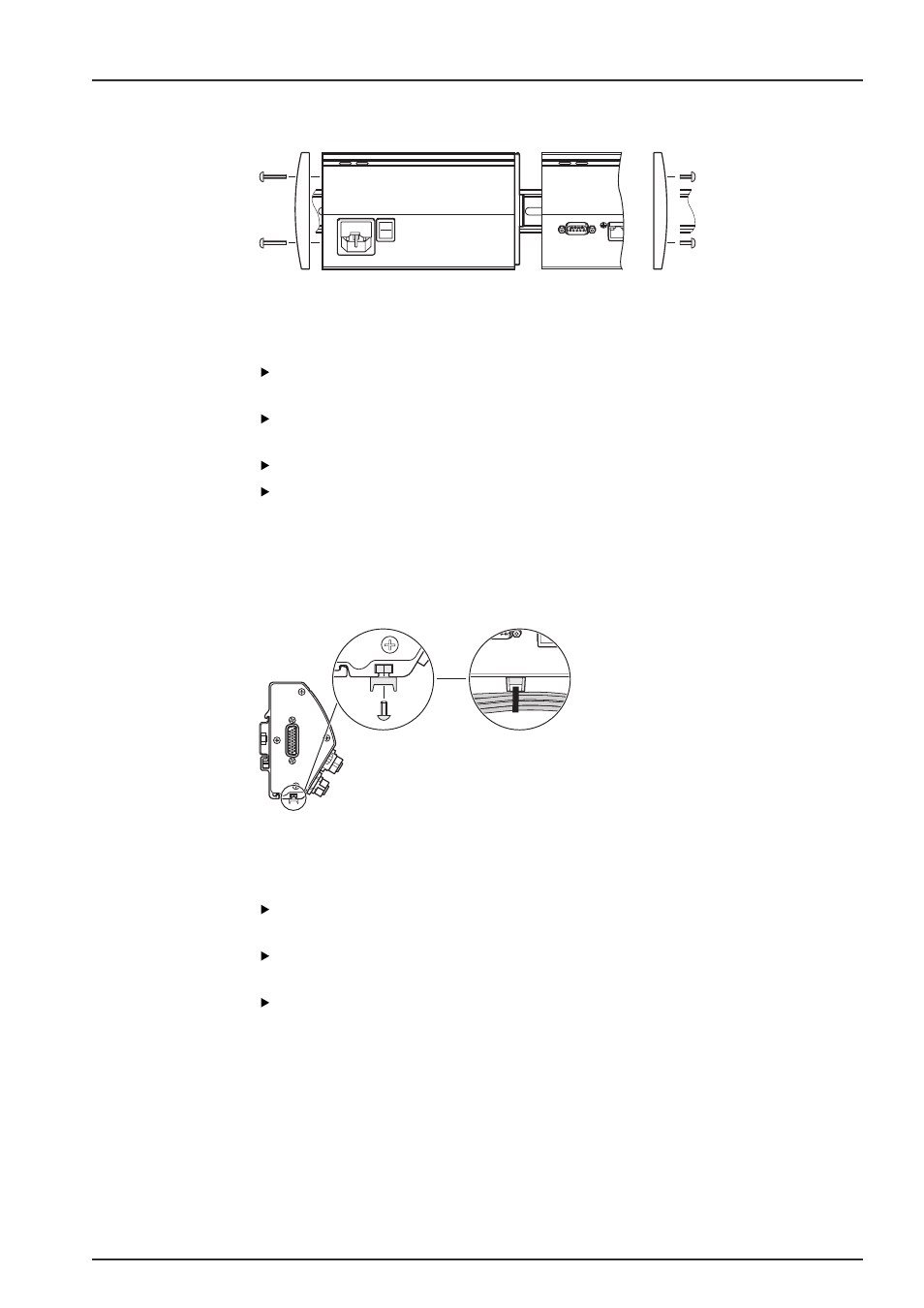

Установка концевых крышек
Комплекты левой и правой концевых крышек прилагаются к каждому модулю
питания для закрытия открытых концов модулей.
Установить
концевые крышки
Для установки концевых крышек:
Поместить левую крышку на левой стороне первого модуля питания,
установленного в цепочке.
Вставить 19 мм винты концевой крышки через монтажные отверстия концевой
крышки и в отверстия под винты концевой крышки
34
на модуле.
Затянуть винты с помощью крестообразной отвертки.
Установить правую концевую крышку на правой стороне последнего модуля
в цепочке с помощью входящих в комплект винтов длиной 9 мм, используя
приведенные выше инструкции.
4.4
Установка элементов крепления кабеля
Комплект элементов крепления кабеля прилагается к каждому модулю для
прокладки кабеля. Каждый комплект содержит два набора элементов крепления.
Установка
элементов
крепления кабеля
Для установки элементов крепления кабеля:
Вставить шестигранную гайку M3 в монтажное гнездо кабеля
36
на нижней
стороне модуля.
Вставить винт M3 через ленточный держатель кабеля и закрепить его в
шестигранной гайке M3 с помощью крестообразной отвертки.
Протянуть кабель через ленточный держатель и закрепить его.
