Эксплуатационная информация
Поток асинхронных сообщений
Инструкция по эксплуатации
113
9.4.2.1
Пример: Установка релейного выхода
Пример установки
релейного выхода

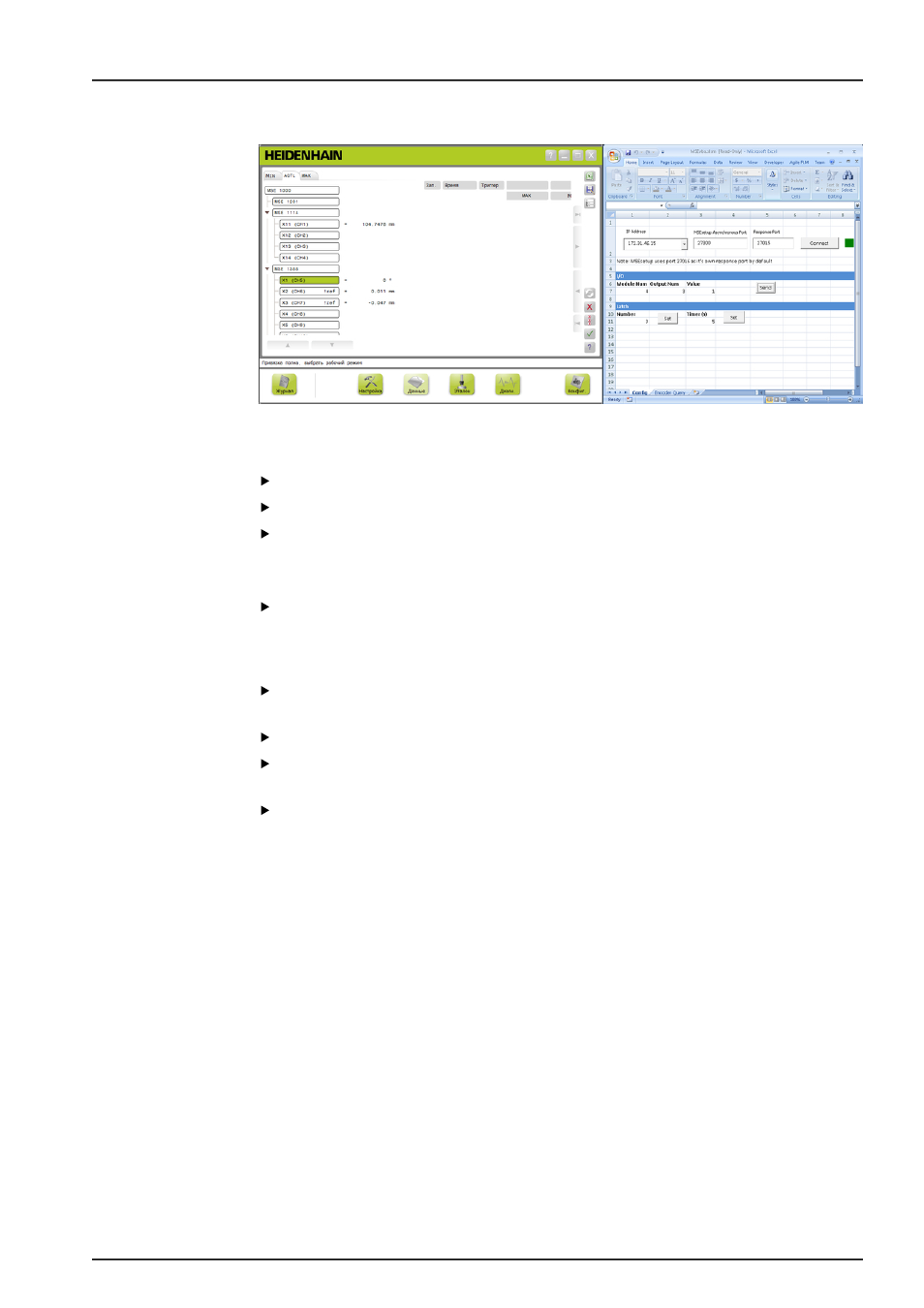

В следующем примере демонстрируется установка высокого уровня сигнала на
релейном выходе модуля №3 с использованием файла MSEvba.xlsm.
В выпадающем меню IP-адресов выбрать IP-адрес рабочей станции .
Убедиться, что номер асинхронного порта MSEsetup имеет значение 27300.
При необходимости, ввести номер порта для получения ответа.
Изменение номера порта для получения ответа необходимо только в случае,
если другое приложение использует тот же порт для выбранного IP-адреса.
Нажать кнопку «Подключиться».
В секции I/O электронной таблицы можно выбрать номер модуля, релейный
выход и устанавливаемое выходное значение.
В поле Module Num следует ввести номер модуля, в котором имеются каналы
ввода/вывода.
В поле Output Num необходимо указать номер контакта релейного выхода.
В поле Value установить "1" в качестве значения уровня сигнала на релейном
выходе.
Нажать кнопку «Send» (Послать).
Электронная таблица посылает в асинхронный процесс программы MSEsetup
запрос "Set Output" (Установка выхода), после чего на релейном выходе
устанавливается сигнал высокого уровня (1).
