Установка
Подключение интерфейсных разъемов
Инструкция по эксплуатации
31

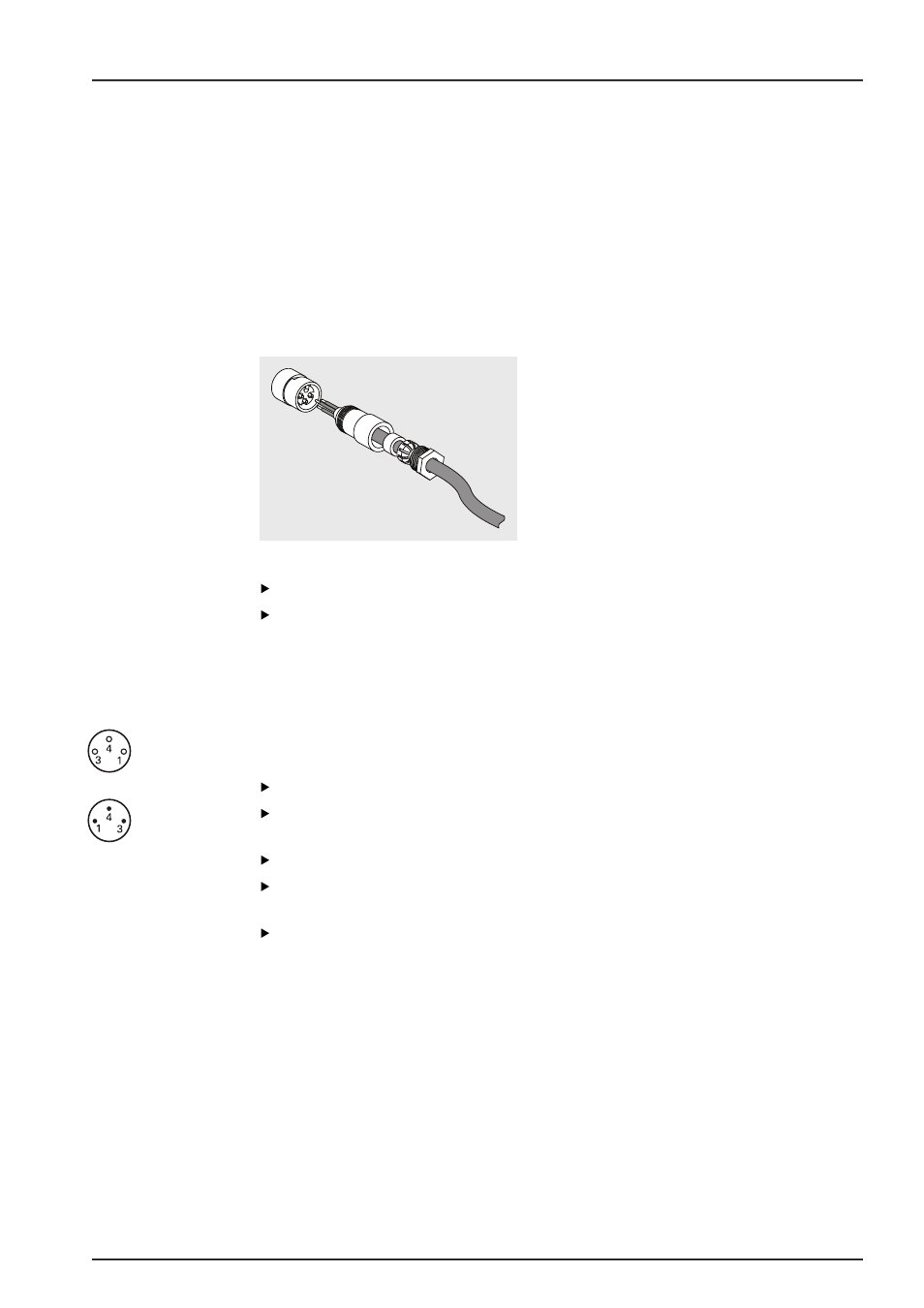

5.2.10 Электромонтаж разъема M8
MSE 1401
(ID 747507-02)
В комплект модуля MSE 1401 (ID 747507-02) входит два штыревых разъема (ID
1071953-01) для переключающих входов и релейных выходов. Гнездовой разъем
M8 (ID 1071955-01) используется для подключения выходного напряжения 5
В, ввода внешнего питания и общего провода (GND) для релейных выходов.
Дополнительные разъемы можно приобрести в компании HEIDENHAIN.
Электромонтаж разъема питания выполняется согласно требованиям к питанию.
К разъемам M8 подключаются жилы кабеля подходящего сечения. См. "3-
контактный M8-разъем для переключения вводов", Стр. 174, "3-контактный M8-
разъем для релейных выводов", Стр. 174, "3-контактный M8-разъем питания
вводов / выводов", Стр. 174, "Переключающие входы", Стр. 175, и "Релейные
Для подключения проводов к разъему M8:
Выключить питание или отсоединить кабели питания.
Выполнить электромонтаж разъема в соответствии с показанным выше
рисунком.
5.2.11 Подключение кабеля, оснащенного разъемом M8
23, 24
25
M8-разъемы
Для разъемов подключения каналов ввода/вывода предусмотрены крышки.
Оставить крышку на неиспользуемых разъемах.
Для подключения кабеля, оснащенного разъемом M8:
Выключить питание или отсоединить кабели питания.
Снять защитную крышку разъема повернув ее против часовой стрелки с
помощью плоской отвертки.
Поместить разъем кабеля напротив разъема, находящегося на модуле.
Вставить разъем кабеля в разъем, расположенный на передней панели
модуля.
Вручную затянуть гайку кабельного разъема M8 на модуле.
