Поиск и устранение неисправностей
Диагностика
Инструкция по эксплуатации
139
Открытие окна
Функциональные
резервы
Чтобы открыть окно Функциональные резервы:
Нажать кнопку «Функциональные резервы».
В предметной области будет отображаться окно функциональных резервов.
Диагностика датчика LVDT
Диагностика датчика LVDT используется для контроля выходного напряжения
датчика LVDT.
В окне диагностики датчика LVDT графически отображается, какая доля от
общего позиционного диапазона электроники используется. Желтые области
графического изображения обозначают не более 20% от общего полезного
диапазона. Чем ближе датчик к центру графического изображения, тем выше
точность положения и устойчивость датчика. Центр датчика LVDT также известен
как НУЛЕВОЕ положение.

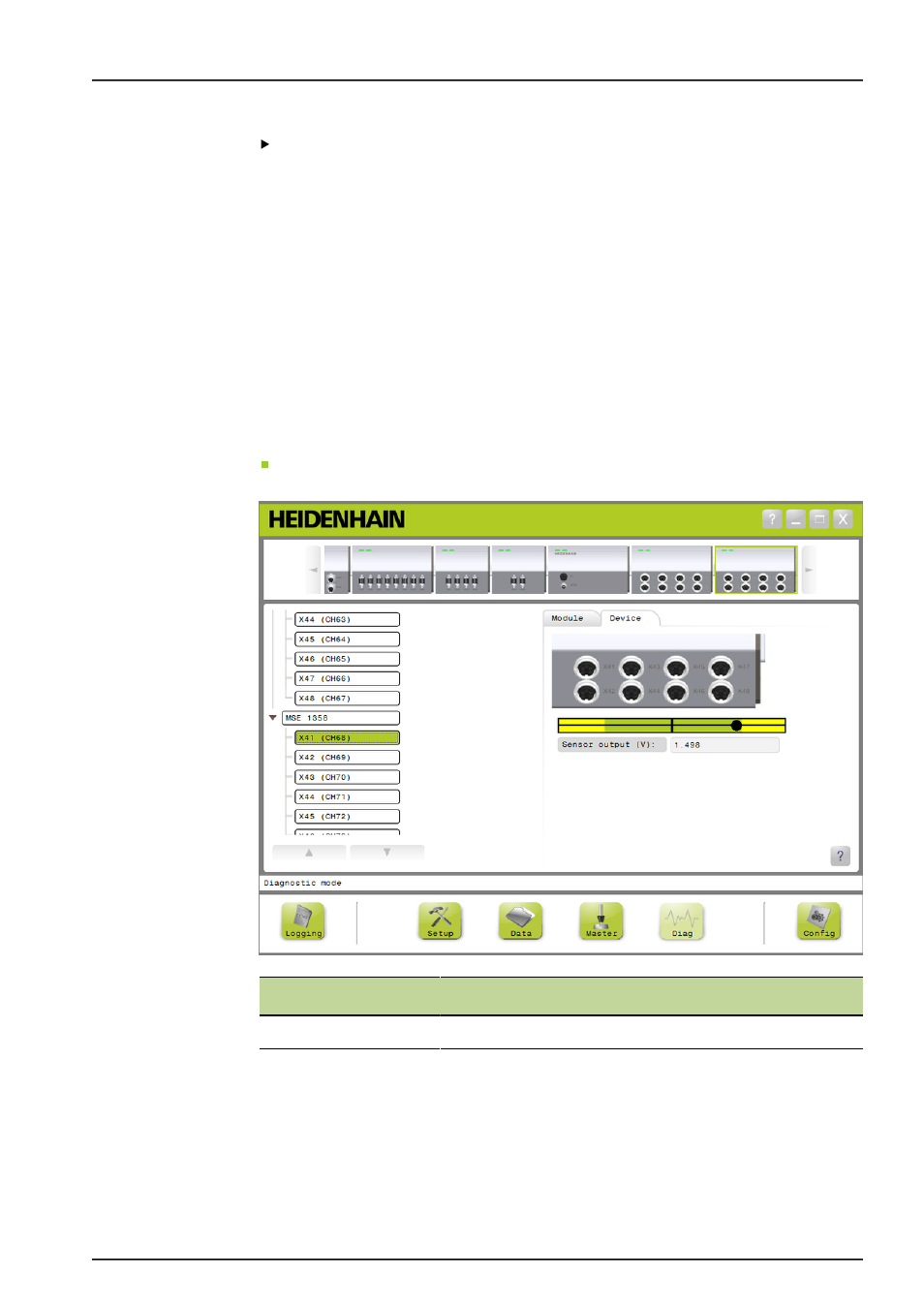

Диагностика датчиков LVDT:
Выход датчика
Окно диагностики
датчиков LVDT
Диагностика датчиков LVDT
Выход датчика (В)
Отображается выходное напряжение датчика.
