Диагностика аналоговых устройств
Диагностика аналоговых устройств используется для контроля значений
аналоговых устройств и отображения результатов их преобразования в единицы
измерения, эффекта масштабирования, эффекта мастеринга и значений
электротехнических параметров, используемых устройством.

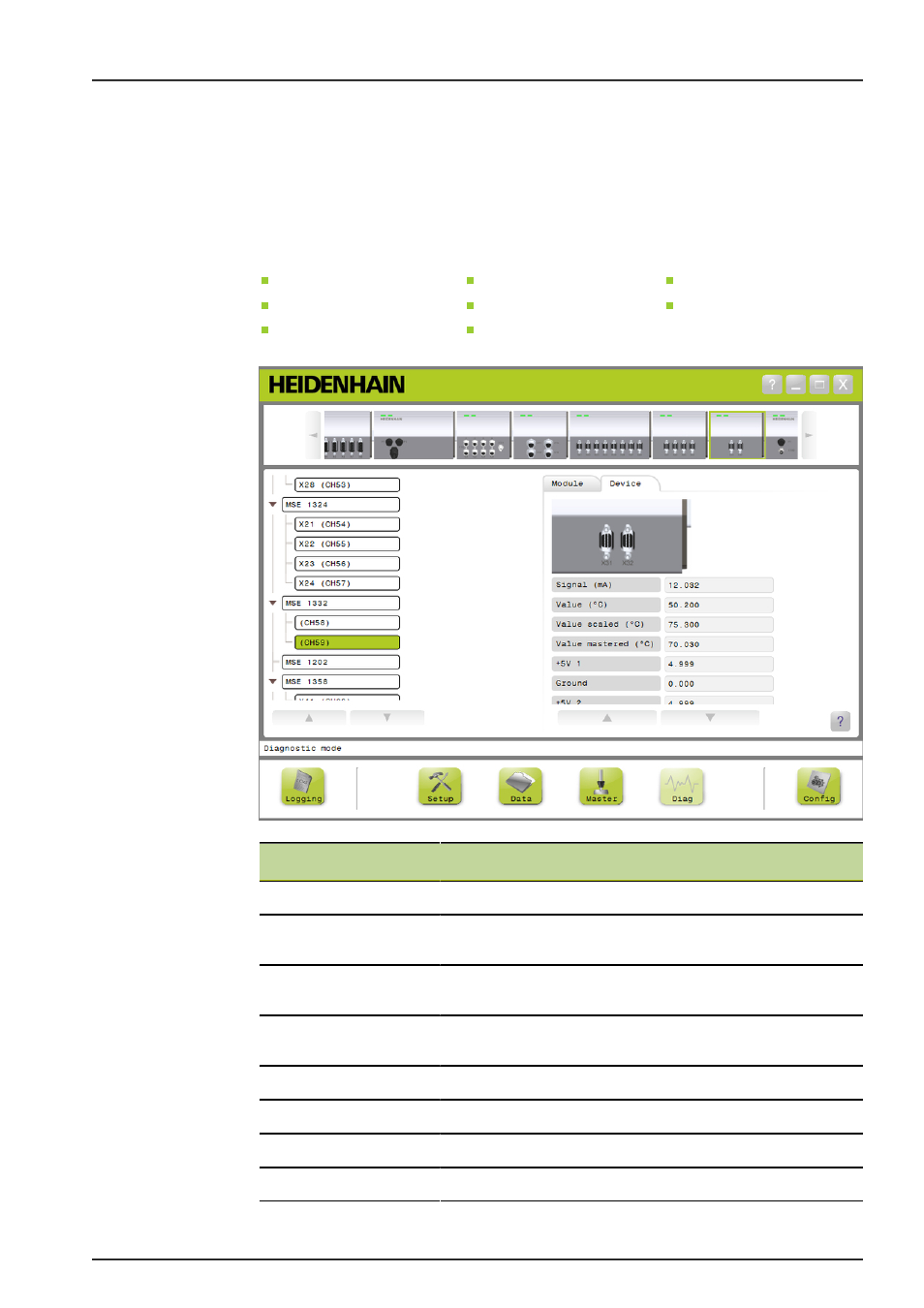

Диагностика аналоговых устройств:
Сигнал
Значение
Значение на шкале
Обработанное значение
+5 В 1
Заземление
+5 В 2
Исходная скорость
Диагностика
аналоговых
устройств
Диагностика аналоговых устройств
Сигнал
Отображается исходное значение в вольтах или мA.
Значение
Отображается исходное значение, умноженное на калибро-
ванное разрешение.
Значение на шкале
Отображается значение, умноженное на масштабный коэф-
фициент.
Обработанное значе-
ние
Отображается масштабированное значение с основным ко-
эффициентом смещения.
+5 В 1
Отображается 5 В источник.
Заземление
Отображается земля.
+5 В 2
Отображается второе считываемое значение 5В источника.
Исходная скорость
Отображается контрольное напряжение.
