Установка
Подключение интерфейсных разъемов
30
Инструкция по эксплуатации

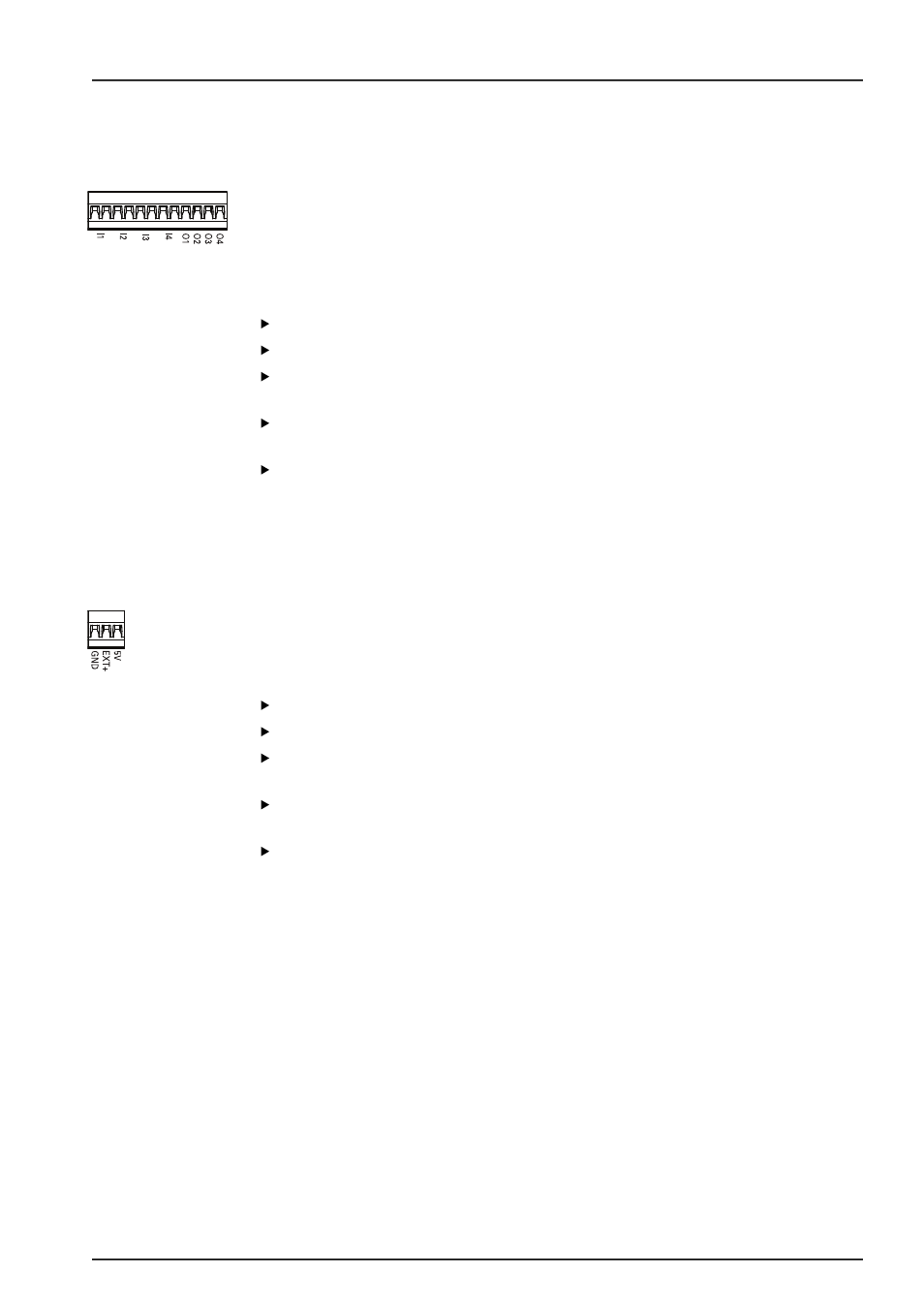

5.2.8
Подсоединение разъема клеммной колодки вводов /
выводов
21
Разъем клеммной
колодки
вводов / выводов
Модуль MSE 1401 (ID 747507-01) содержит блочный разъем каналов ввода/
вывода для переключающих входов и релейных выходов. Переключающие
входы активны, если на них присутствует сигнал высокого уровня (замкнутый
контакт или импульсный сигнал). Входы изолированы, а питание к ним подается
извне или внутри модуля. Дополнительная информация приведена в разделах
"Релейные выходы", Стр. 175 и "Переключающие входы", Стр. 175.
Для подключения блочного разъема:
Выключить питание или отсоединить кабели питания.
Извлечь штыревую часть разъема из клеммного блока модуля.
Вставить положительный (+) и отрицательный (-) провода переключающих
входов или релейных выходов в гнезда штыревого разъема клеммного блока.
С помощью небольшой плоской отвертки затянуть винты, расположенные в
верхней части кабельного разъема.
Вставить штыревую часть разъема в клеммный блок, расположенный в
модуле.
5.2.9
Подключение разъема питания к клеммному блоку каналов
ввода/вывода
22
Разъем питания
клеммной колодки
вводов / выводов
Модуль MSE 1401 (ID 747507-01) содержит блочный разъем для подключения
выходного напряжения 5 В, ввода внешнего питания и общего провода (GND ),
которые используются с релейными выходами. См. "Подсоединение разъема
клеммной колодки вводов / выводов", Стр. 30 и "Релейные выходы", Стр. 175.
Для подключения разъема питания клеммного блока:
Выключить питание или отсоединить кабели питания.
Извлечь штыревую часть разъема из клеммного блока модуля.
Вставить нужные провода 5 В, Ext+ и GND в соответствующие клеммы на
штыревой части разъема в зависимости от требований к питанию.
С помощью небольшой плоской отвертки затянуть винты, расположенные в
верхней части разъема.
Вставить штыревую часть разъема в клеммный блок, расположенный в
модуле.
