Установка
Подключение к электросети
Инструкция по эксплуатации
25
5.1
Подключение к электросети
ПРЕДУПРЕЖДЕНИЕ
Без надлежащего заземления существует опасность поражения электрическим
током.
Во избежание поражения электрическим током следует всегда использовать
трехжильный кабель питания, провод заземления которого должен быть
надежно прикреплен к системе заземления здания.
ПРЕДУПРЕЖДЕНИЕ
При использовании кабеля, не соответствующего требуемой мощности,
существует опасность возгорания.
Во избежание пожара необходимо всегда использовать кабели, отвечающие
минимальным требованиям, приведенным в документации.

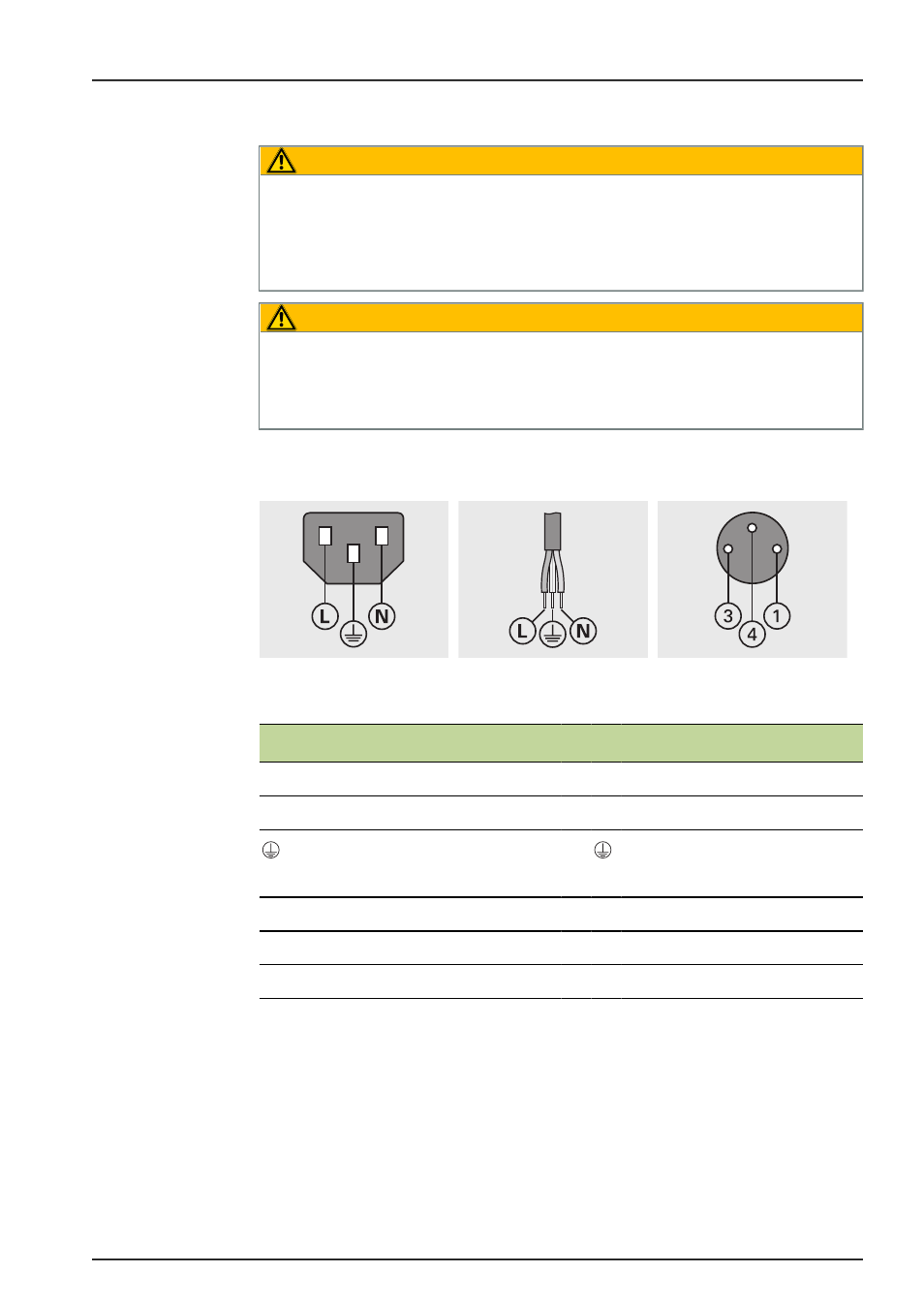

5.1.1
Кабель питания
MSE 1201
(ID 747501-01)
MSE 1201
(ID 747501-02)
MSE 1202
(ID 747502-01)
MSE 1201
MSE 1202
L:
Линейное напряжение (коричневый)
1
=24 В
N:
Нейтраль (синий)
3
0 В
Провод для подключения к клемме
защитного заземления (земля) (зеле-
ный с желтым)
4
Провод защитного заземления
(земля)
Трехжильный (с заземлением)
Мин. сечение провода: 0,24 мм
2
Мин. сечение кабеля: 0,75 мм
2
Мин. сечение провода: 0,35 мм
2
Макс. длина кабеля: 3 м
