Техническое обслуживание и запасные детали
1
powermax30
Руководство оператора
5-19
14. Привинтить желто-зеленый провод заземления к теплоотводу с усилием 17,28 кг-см.
15. Разместить провода в желобке, расположенном на краю торцевого элемента на
удалении от панели питания.
16. Совместить резиновую изоляцию силового кабеля с внутренней кромкой кабельног
зажима. Затянуть крепежную гайку кабельного зажима с внешней стороны торцевого
элемента.
17. Поставить рукоятку над отверстиями в верхней крышке и затянуть 2 винта, чтобы
закрепить крышку.
18. Подсоединить электропитание и линию подачи газа.
Замена фильтрующего элемента воздушного фильтра
1. Отключить питание, отсоединить силовой кабель и линию подачи газа.
2. Снять кожух с источника тока.
3. Снять сливной шланг через отверстие, расположенное внизу корпуса блока
электропитания.
4. Вывернуть гайку, удерживающую воздушный фильтр в держателе. Отогнуть нижнюю
часть фильтра от блока электропитания.
5. Отвернуть стакан фильтра от корпуса и снять его.

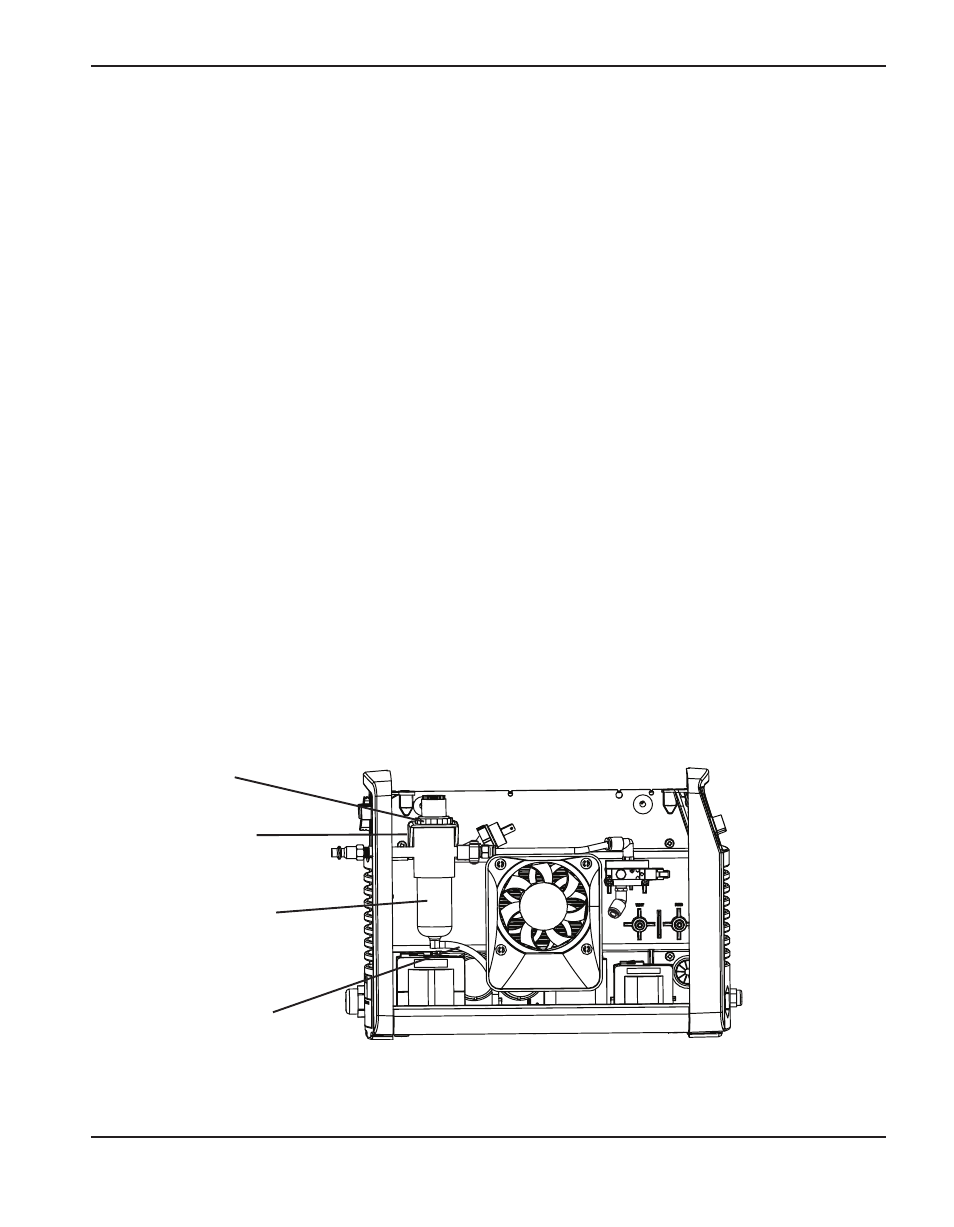

Гайка
Держатель
Стакан фильтра
Сливной шланг
