Техническое обслуживание и запасные детали
1
5-16
powermax30
Руководство оператора
6. Снять винт, которым зеленый провод крепится к теплоотводу. В силовом щитке имеется
прорезь, обеспечивающая простой доступ к этому винту.

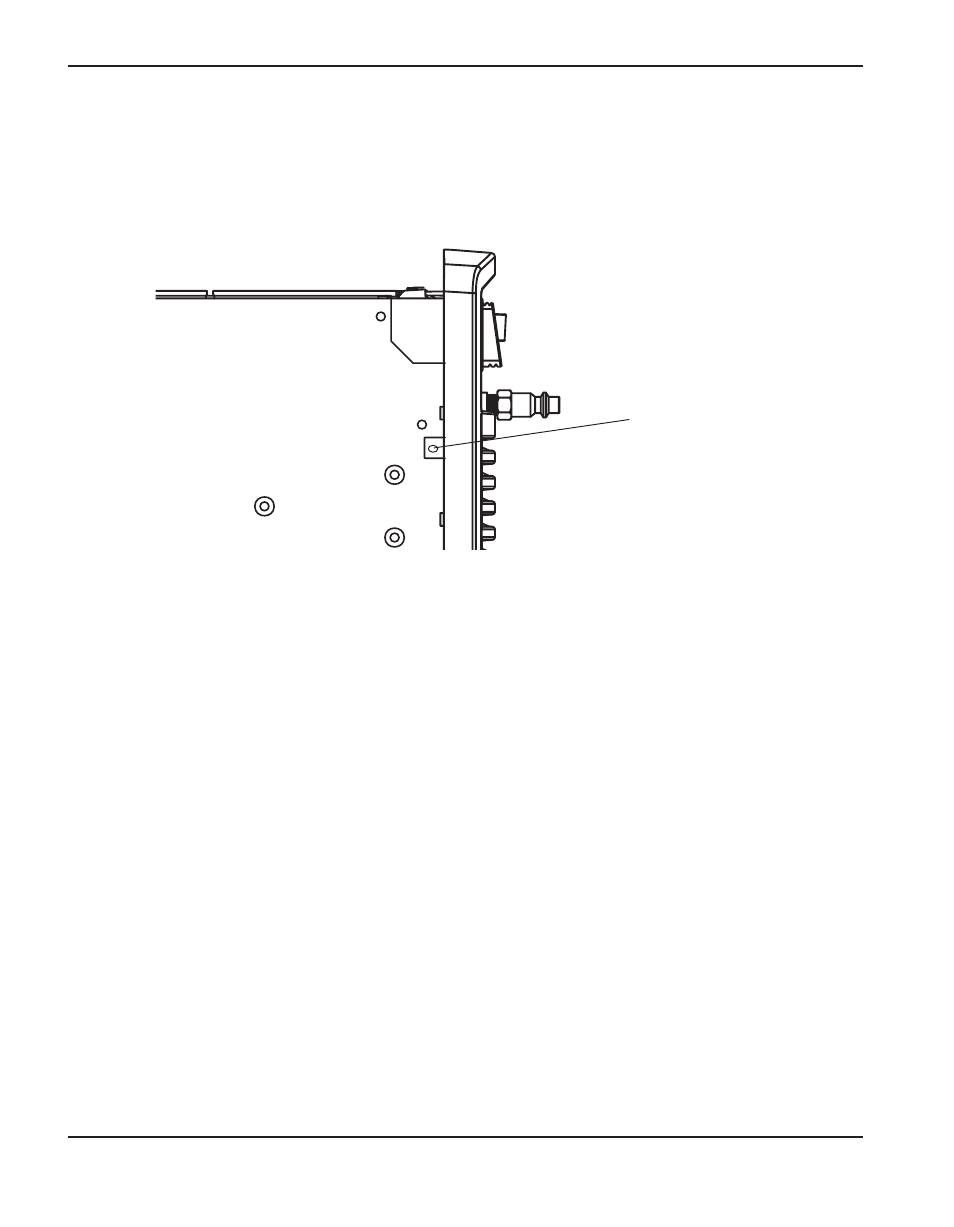

Винт провода заземления
7. С наружной стороны блока электропитания отпустить гайку кабельного зажима так,
чтобы провода свободно проскальзывали. При замене кабельного зажима следует
также отвернуть гайку с внутренней стороны блока электропитания.
8. Чтобы удалить старый силовой кабель следует вытянуть провода через отверстие
торцевого элемента.
9. Если имеется новый кабельный зажим, его следует надеть на новый силовой кабель и
протянуть новый силовой кабель через отверстие в торцевом элементе. Если
используется старый кабельный зажим, провода следует протянуть через кабельный
зажим.
10. Продеть гайку зажима кабеля через провода и завернуть ее на кабельном зажиме с
внутренней стороны торцевого элемента.
11. Вставить штекер черного провода в разъем в верхней левой стороне выключателя
питания.
12. Вставить штекер белого провода в разъем в верхней правой стороне выключателя
питания.
13. Привинтить зеленый провод заземления к теплоотводу с усилием 17,28 кг-см.
14. Разместить провода в желобке, расположенном на краю торцевого элемента на
удалении от панели питания. После установки проводов на место затянуть крепежную
гайку кабельного зажима с внешней стороны торцевого элемента.
