Техническое обслуживание и запасные детали
1
powermax30
Руководство оператора
5-17
15. Установить торцевой элемент на место.
16. Поставить рукоятку над отверстиями в верхней крышке и затянуть 2 винта, чтобы
закрепить крышку.
17. Подсоединить электропитание и линию подачи газа.
Замена силового кабеля (CE)
1. Отключить питание, отсоединить силовой кабель и линию подачи газа.
2. Снять кожух с источника тока и изолятор Nomex с передней части панели питания.
3. Установить на место задний торцевой элемент.

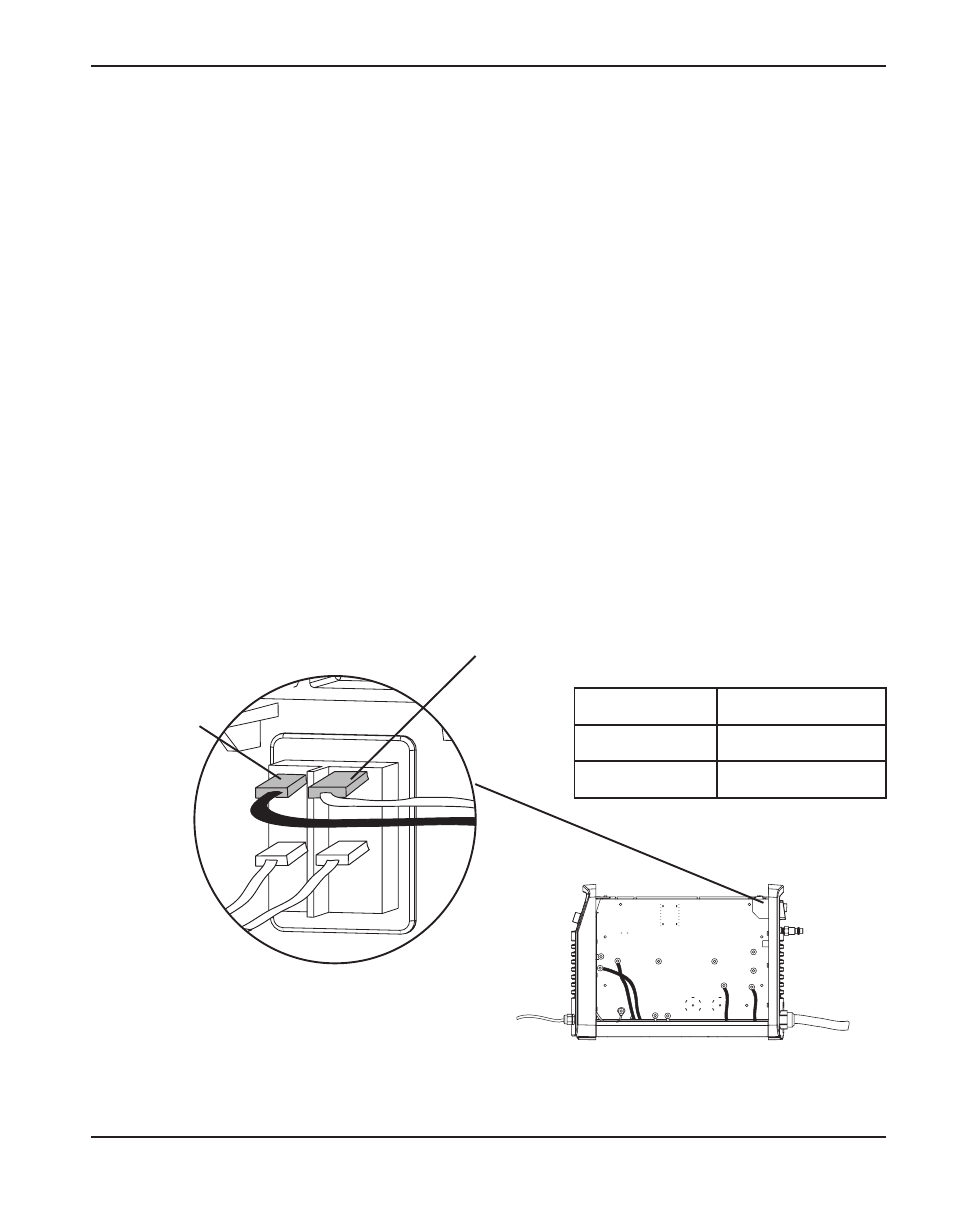

4. Кабель электропитания имеет коричневый провод и синий провод, которые
соединены с выключателем питания, и желто-зеленый заземляющий провод,
соединенный с теплоотводом.
Чтобы отсоединить синий провод, следует осторожно вытащить штекер синего провода
из выключателя питания. При необходимости для этого можно воспользоваться
отверткой или тонкими плоскогубцами.
L
Коричневый
провод
N
Синий
провод
Однофазный
L
Коричневый
N
Синий
Заземление
Зжелто-зеленый
