Техническое обслуживание и запасные детали
1
powermax30
Руководство оператора
5-11
9. Для установки торцевого элемента следует прижать его к корпусу до срабатывания
защелок, а затем завернуть фиксирующий винт.
10. Установить изолятор Nomex и задвинуть в позицию кожух источника тока.
11. Поставить рукоятку над отверстиями в верхней крышке и затянуть 2 винта, чтобы
закрепить крышку.
12. Подсоединить электропитание и линию подачи газа.
Отсоединение кабеля резака
1. Отключить питание, отсоединить силовой кабель и линию подачи газа.
2. Снять кожух и изолятор Nomex с передней части панели питания.
3. Чтобы отсоединить газовый шланг от электромагнитного клапана, следует сжать муфту
на шланге и снять шланг с патрубка.

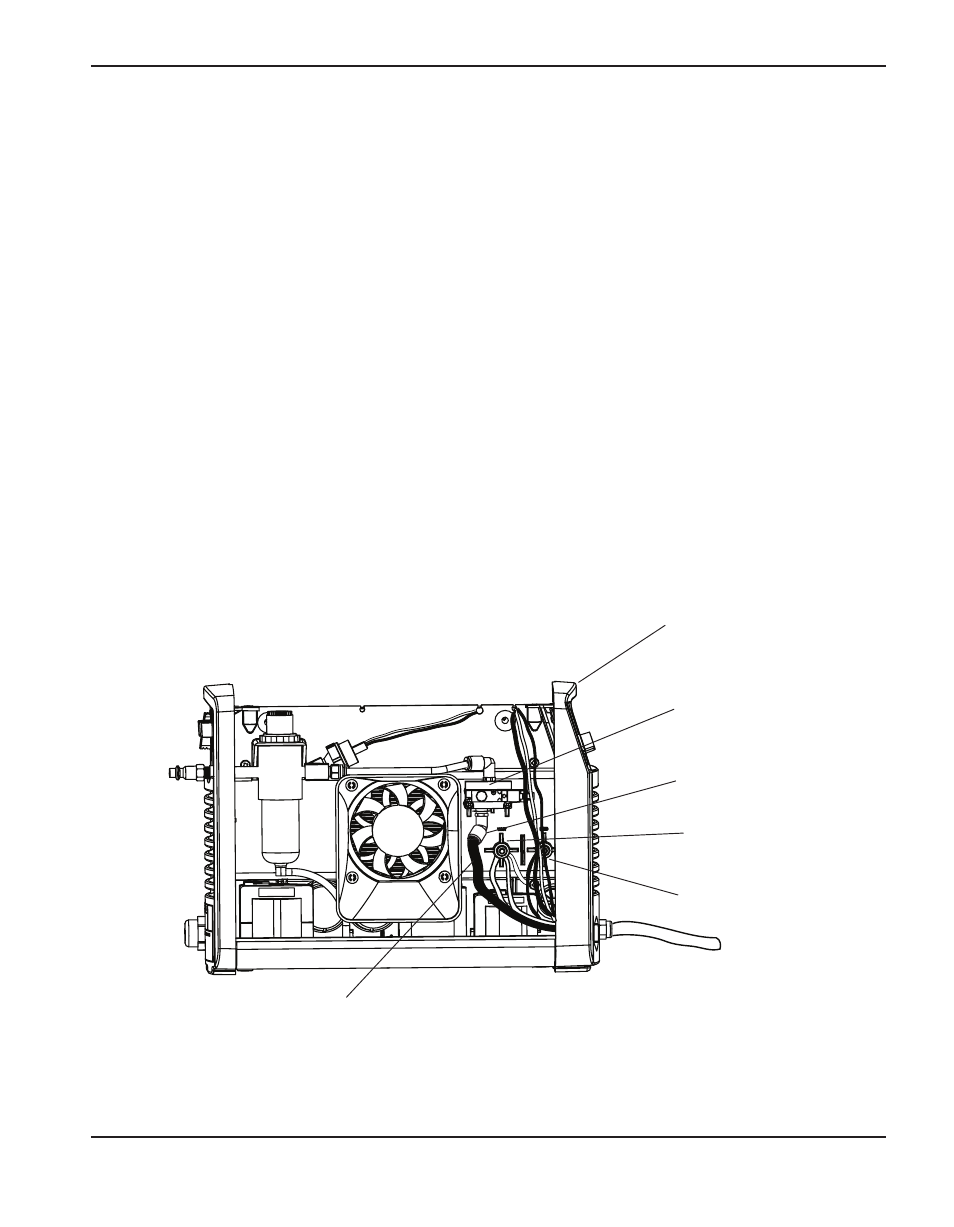

Передний торцевой элемент
Электромагнитный клапан
Крепежная муфта шланга
Газовый шланг
Группа белых проводов
Группа красных проводов
