Установка
1
powermax30
Руководство оператора
3-5
1. Зачистить изоляцию кабеля и разделить провода 3, 4 и 5.
2. Зачистить изоляцию каждого провода для обеспечения хорошего контакта с клеммами
штепселя.
3. Подключить провода, установить корпус штепселя и кабельный зажим, затянуть винты
кабельного зажима. Винты должны плотно сидеть, но не быть перетянутыми.

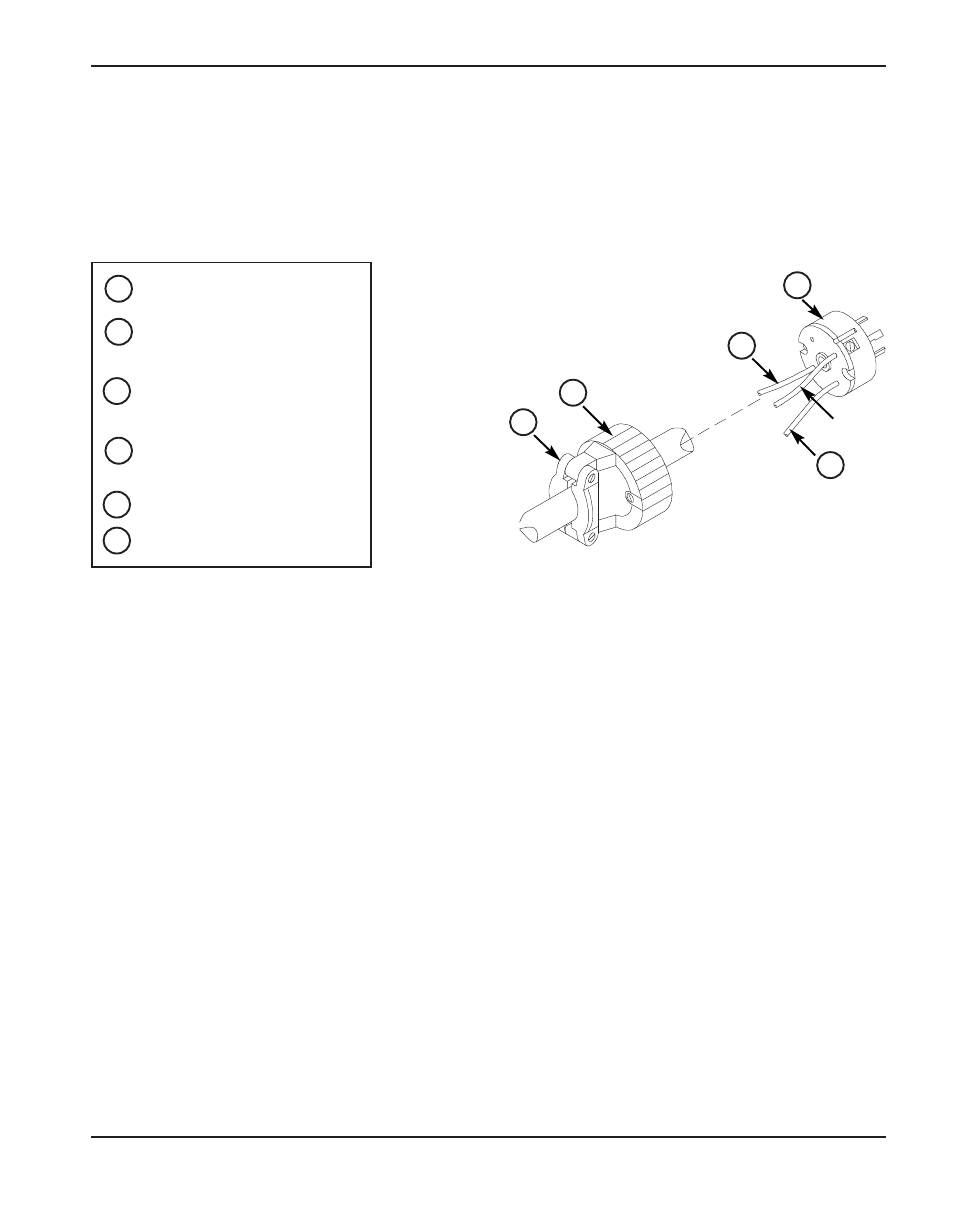

Штепсель на 230 В
К клемме 1-го провода
(латунный)
К клемме 2-го провода
(латунный)
К клемме заземляющего
провода (зеленый)
Корпус
Кабельный зажим
1
2
4
5
6
1
2
3
4
5
6
Силовые кабели европейских (СЕ) блоков электропитания
Источники электропитания для европейских рынков
(СЕ) поставляются без вилки,
присоединенной к силовому кабелю
. Для работы с сетью на 230 В необходимо приобрести
соответствующую вилку
; ее установку должен провести квалифицированный электрик.
