Техническое обслуживание и запасные детали
1
powermax30
Руководство оператора 5-9
Снятие торцевых элементов
Торцевые элементы можно снимать для их замены. Некоторые виды ремонтных работ
также проще проводить при снятых торцевых элементах.
1. Отключить питание, отсоединить силовой кабель и линию подачи газа.
2. Снять кожух и изолятор Nomex.
3. Поставить блок электропитания на бок на рабочем столе или перевернуть его.

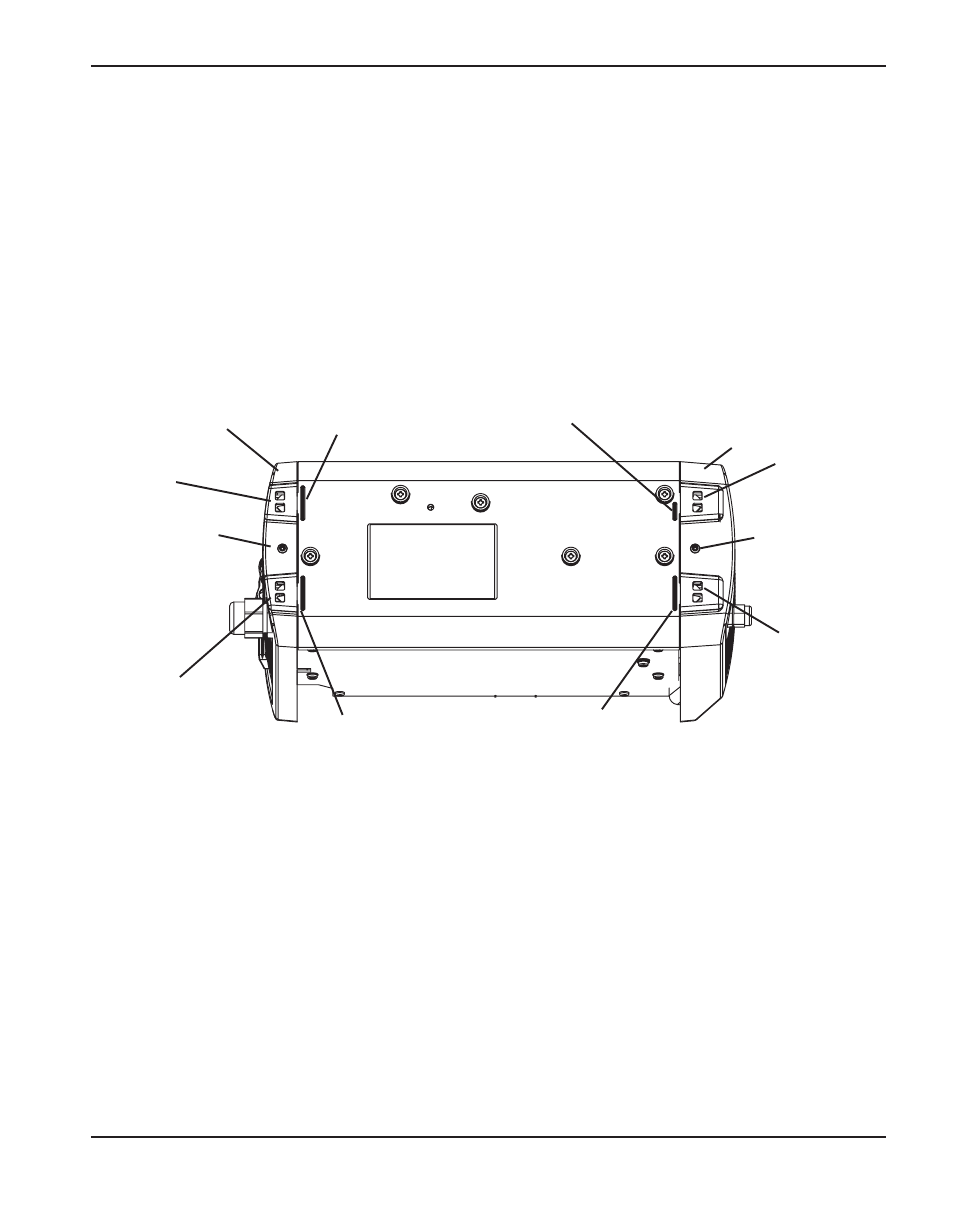

Опоры, на которых стоит блок электропитания, имеют отверстия, обеспечивающие
доступ к защелкам, на которых крепятся торцевые элементы. Рядом с каждой опорой
имеется выступ.
Защелка
Защелка
Защелка
Защелка
Выступ
Выступ
Выступ
Выступ
Фиксирующий
винт Фиксирующий
винт
Задний торцевой
элемент Передний торцевой
элемент
4. Вывернуть крепежный винт в нижней части торцевого элемента.
