Техническое обслуживание и запасные детали
1
powermax30
Руководство оператора
5-13
12. Установить изолятор Nomex и задвинуть в позицию кожух источника тока.
Поставить рукоятку над отверстиями в верхней крышке и затянуть 2 винта, чтобы
закрепить крышку.
13. Подсоединить электропитание и линию подачи газа.
Замена рабочего провода
1. Отключить питание, отсоединить силовой кабель и линию подачи газа.
2. Снять кожух с источника тока и изолятор Nomex с передней части панели питания.
3. Вынуть из гнезда J22 на панели питания (это гнездо также имеет обозначение «work
lead») винт и шайбу, на которых крепится провод. Отложить винт и шайбу.

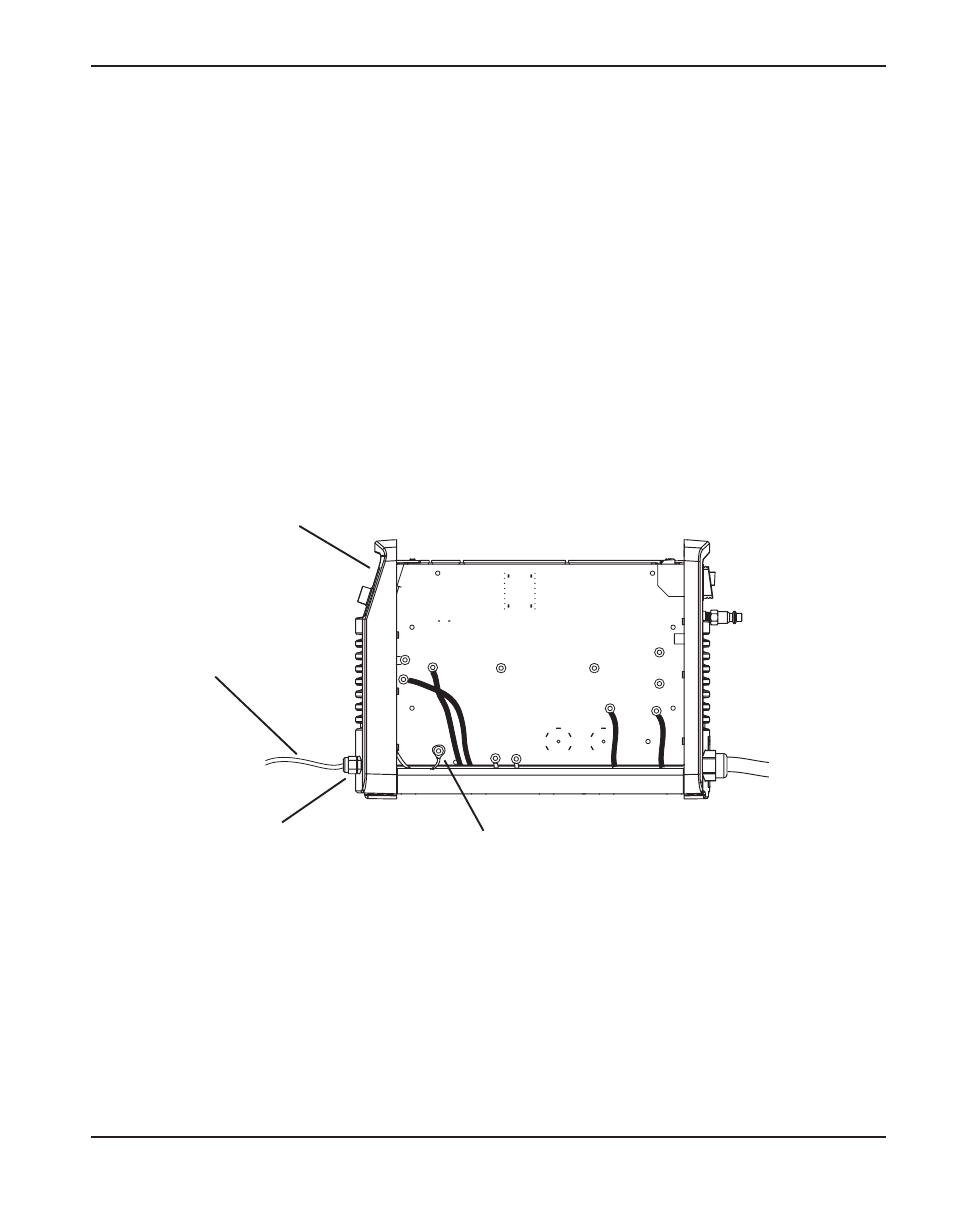

Рабочий провод
Гнездо рабочего провода
(J22) на панели питания
Передний торцевой элемент
Кабельный зажим
4. Снять передний торцевой элемент или осторожно отогнуть его от корпуса блока
электропитания. Отвернуть гайку, удерживающую зажим кабеля на торцевом элементе,
изнутри торцевого элемента.
