Техническое обслуживание и запасные детали
1
5-18
powermax30
Руководство оператора
5 Отсоединить коричневый провод таким же образом.
6. Снять винт, которым желто-зеленый провод крепится к теплоотводу. В силовом щитке
имеется прорезь, обеспечивающая простой доступ к этому винту.

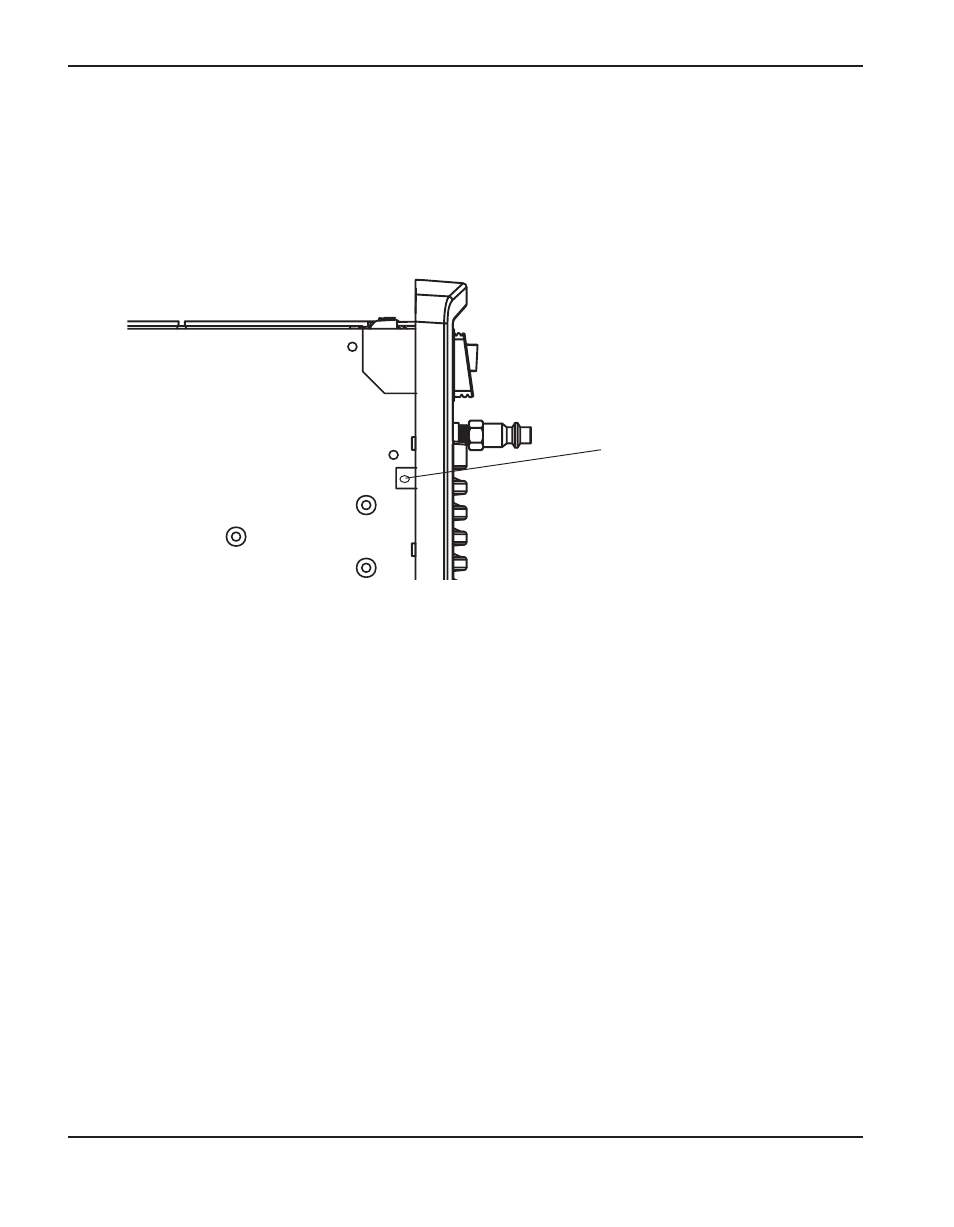

Винт провода заземления
7. С наружной стороны блока электропитания отпустить гайку кабельного зажима так,
чтобы провода свободно проскальзывали. При замене кабельного зажима следует
также отвернуть гайку с внутренней стороны блока электропитания.
8. Снять штепсель со старого силового кабеля.
9. Чтобы удалить старый силовой кабель следует вытянуть провода через отверстия
кабельного зажима и торцевого элемента с внутренней стороны блока электропитания.
10. Протянуть провода вилки нового силового кабеля через кабельный зажим, а затем
через отверстие торцевого элемента. Не снимать ферритовую изоляционную втулку
с того конца коричневого и синего проводов, который подсоединяется к выключателю
питания.
11. При замене кабельного зажима его следует надеть на новый силовой кабель. С
внутренней стороны торцевого элемента завернуть гайку, удерживающую зажим
кабеля на торцевом элементе.
12. Вставить штекер коричневого провода в разъем в верхней левой стороне
выключателя питания.
13. Вставить штекер синего провода в разъем в верхней правой стороне выключателя
питания.
