Техническое обслуживание и запасные детали
1
5-8
powermax30
Руководство оператора
Обратная установка
1. Расположить изолятор Nomex так,
чтобы длинный и 2 маленьких выреза
находились слева, а край с тремя
маленькими вырезами – справа.
2. В верхней части изолятора имеется
перфорация, расположенная на
расстоянии около 25 мм от верхнего
края. Если производится замена
изолятора Nomex на новый,
необходимо согнуть его вдоль
перфорации, в направлении "от себя"

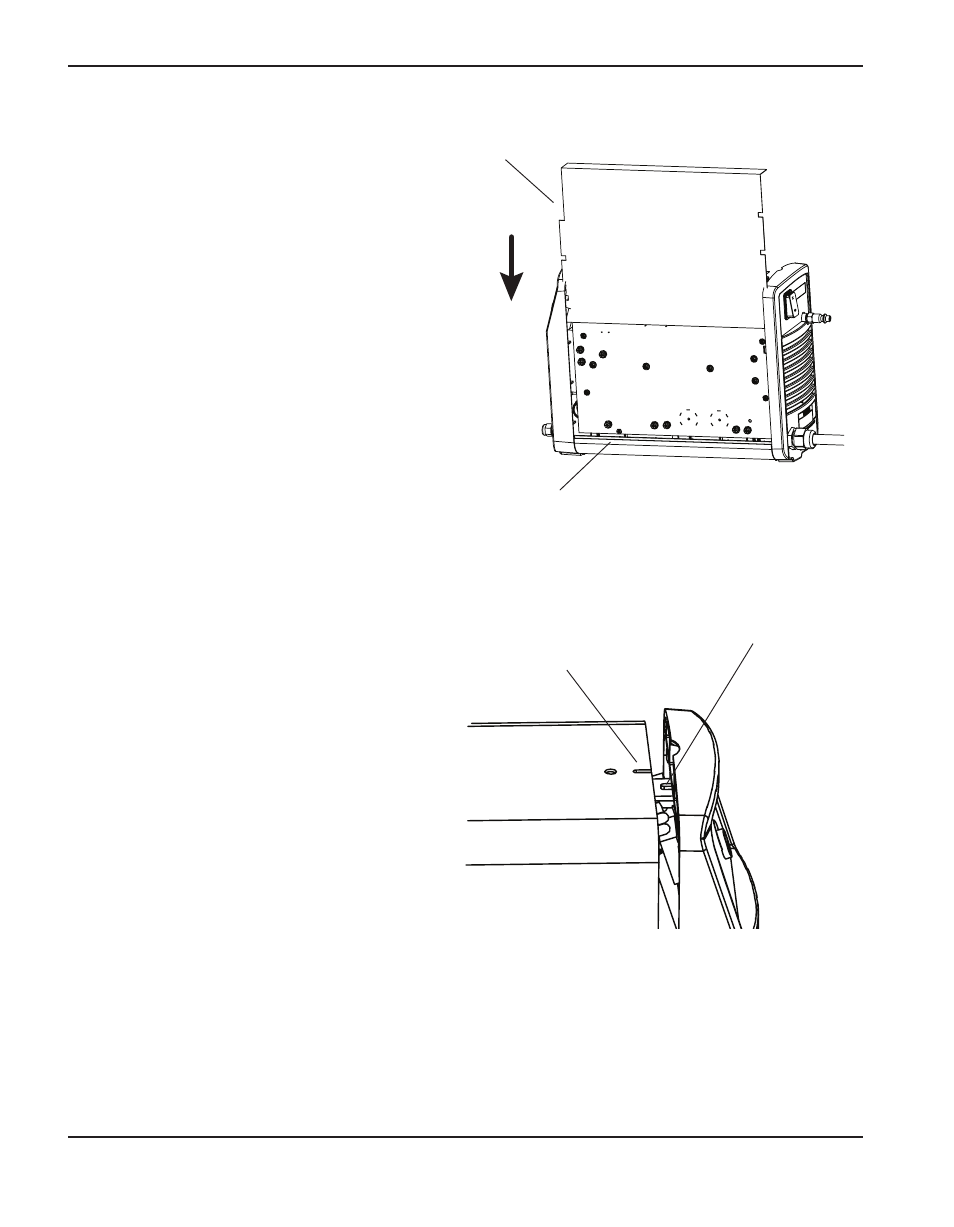

3. Расположить изолятор Nomex так,
чтобы кромка с длинным вырезом
находилась у переднего (к которому
подсоединяется резак) конца
источника тока. Задвинуть изолятор в
позицию так, чтобы его нижняя
кромка находилась в том же пазу, в
который устанавливается кожух.
Вырезы на на кромках изолятора
должны совпадать с выступами
торцевых элементов.
4. Поставить на место кожух источника
тока, соблюдая осторожность, чтобы
не зацепить ни один из проводов.
Убедиться, что нижние кромки
кожуха находятся в пазах, и что
вырез в верхней части кожуха
совпадает с выступом на переднем
торцевом элементе. Поставить
рукоятку над отверстиями в верхней
крышке и затянуть 2 винта, чтобы
закрепить кожух.
Длинный вырез
Паз
Вырез на кожухе
Выступ
