Техническое обслуживание и запасные детали
1
5-12
powermax30
Руководство оператора
5. Группа белых проводов и красный провод из кабеля резака закреплены на винтах
центральной панели блока электропитания. Пользуясь ключом на 5/16", отвернуть
гайки с винтов и снять с винтов кольцевые клеммы.
6. Отвинтить кабельный зажим резака с передней части источника тока, а затем
полностью снять сам кабель резака.
7. Для обратного подсоединения кабеля резака, протянуть провода и шланг подачи газа
через отверстие в передней части источника тока.
8. Надеть шланг подачи газа резака на патрубок, расположенный в нижней части
электромагнитного клапана. (Шланг должен быть натянут на патрубок на примерно
16 мм).
9. Надеть кольцевую клемму белой группы проводов на болт с левой стороны (он помечен
«wht» на центральной панели). Надеть кольцевую клемму красной группы проводов на
болт с правой стороны (он помечен «red» на центральной панели). Плотно завернуть
гайки на винты.
10. Протянуть группу оранжевых, синих и фиолетовых проводов над центральной панелью,
провода должны лежать в прорези панели. Отогнуть торцевой элемент от источника
тока и вставить штырьковый соединитель в гнездо на панели питания.
11. Завинтить кабельный зажим на источнике тока и установить торцевой элемент
на место.

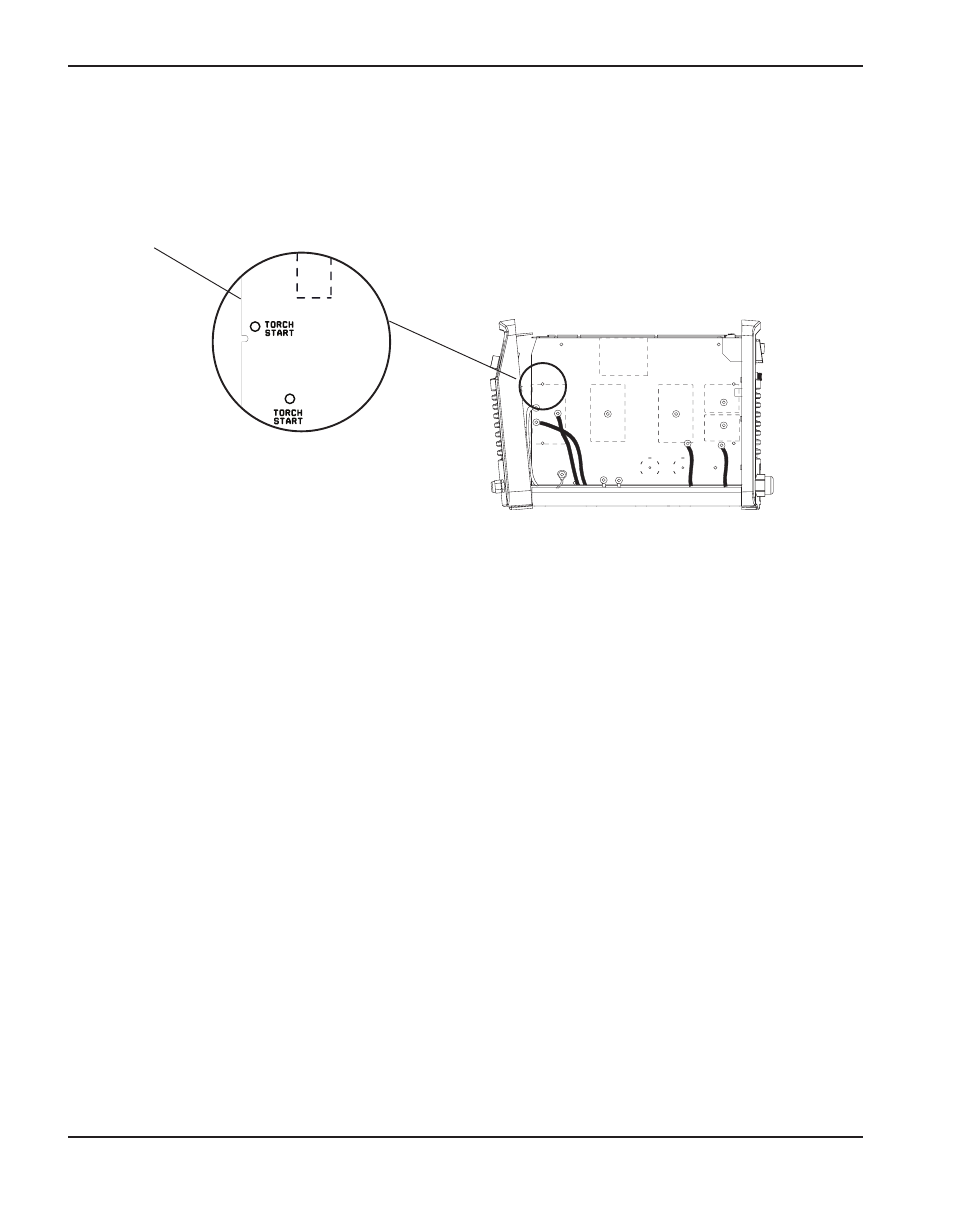

4. Осторожно отогнуть передний торцевой элемент от корпуса источника тока.
Оранжевый, синий и фиолетовый провода из кабеля резака подсоединены к щитку
питания с помощью 3-штырькового штекера в позиции J12. Вынуть штекер из
источника тока, потянув штекер в сторону передней части источника тока.
J12
