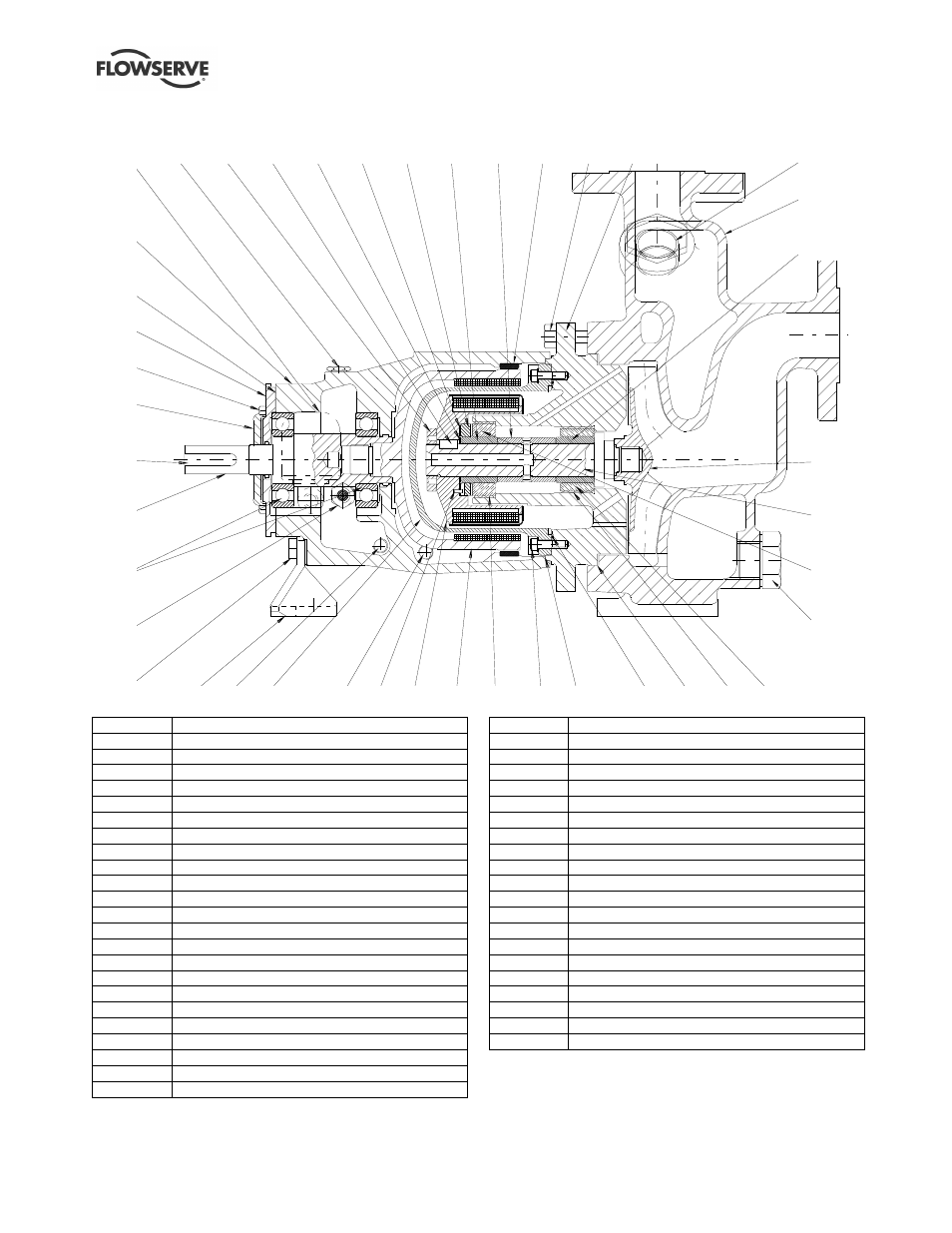

8.8 CPXPS – с рамой основания – вал с гильзой – кожух из материала РЕЕК (полиэфиркетона)
Поз. Наименование
220 Магнитный модуль (внутренний)
224.1 Защитный кожух
230 Магнитный модуль (внешний)
241.1 Установочное кольцо
241.2 Установочное кольцо
252 Защитное кольцо *
1100 Корпус
1220 Крышка
2100.1 Вал
2100.2 Вал
2200 Рабочее колесо
2460.1 Распорная гильза (вала)
2540 Маслосъёмное кольцо
2923 Штифт
3011.1 Радиальный шариковый подшипник
3011.2 Радиальный шариковый подшипник
3126 Регулировочная прокладка (пакет)
3134 Опорная лапа
3200 Корпус подшипника
3260 Крышка подшипника
3300.1 Втулка подшипника
3300.2 Втулка подшипника
3400 Подшипник скольжения
3610 Упорная втулка
3855 Масленка постоянного уровня *
3856 Смотровое стекло указателя уровня масла *
4590.1 Прокладка
4590.2 Прокладка
4590.3 Прокладка
4590.4 Прокладка
4590.5 Прокладка
6569.1 Заглушка (заливочного штуцера) *
6569.2 Заглушка (магнитная) *
6569.3 Заглушка *
6569.4 Заглушка
6569.5 Заглушка
6570.1 Винт (с шайбой)
6570.2 Винт
6570.3 Винт **
6570.4 Винт
6570.5 Винт
6580 Гайка (ротора)
6700.1 Шпонка
6700.2 Шпонка
* Если поставляется. ** Не показано.
КОРПУС НАСОСА CPXNS ИМЕЕТ ОПОРНЫЕ ЛАПЫ В ОСЕВОЙ ПЛОСКОСТИ
1
306
2
6
237
30A
3855
3200
4590.4
3260
6570.4
2540
6700.1
2100.2
3011.1
3856
6570.5
6569.1 6580 6700.2 3126 4590.5 3610 3400 2460.1 252 6570.2 1220
6569.5
1100
3400
2200
2100.1
3300.2
6569.4
3134 6569.2 224.1 6569.3 2923 220 230 241.2 6570.1 4590.3 4590.2 4590.1 241.1 3300.1
