для вашей конкретной области применения могут быть получены от
компании Flowserve.
3.4.1 Предельные температуры
Материалы и конструкция насоса выбираются для конкретных
условий применения. Однако ни при каких обстоятельствах не
допускается увеличение температуры сверх следующих значений:
Магниты из неодима -40 - +120 ºC
(-40 - +248 ºF)
Магниты из самариево-кобальтового сплава -40 - +250 ºC
(-40 - +482 ºF)
Кожух из материала из PEEK
(в зависимости от давления)
-40 - +120 ºC
(-40 - +248 ºF)
3.4.2 Температура окружающей среды
Рассматриваемые насосы обычно оснащаются полностью
закрытыми электродвигателями с принудительным охлаждением
(TEFC), для которых максимальная температура окружающей
среды составляет +40 ºC (104 ºF).
По требованию заказчика конкретные насосы допускается оснащать
электродвигателями, имеющими другую максимальную предельно
допустимую температур окружающей среды. См. паспортную
табличку электродвигателя.
3.4.3 Предельные режимные параметры
Максимальная частота вращения насоса: см. паспортную табличку.
4 УСТАНОВКА
Оборудование, которое используется в опасных зонах,
должно соответствовать требованиям правил взрывобезопасности.
См. параграф 1.6.4, Изделия, используемые в потенциально
взрывоопасной атмосфере.
4.1 Размещение оборудования
Насос должен быть установлен в помещении с хорошей
вентиляцией и так, чтобы к нему обеспечивался удобный доступ
для выполнения обслуживания и проверок. Сверху над насосом
должно быть достаточно свободного пространства для его
подъема, кроме того, насос должен быть установлен как можно
ближе к источнику перекачиваемой жидкости. См. компоновочный
чертеж насосного агрегата.
4.2 Узлы оборудования
Для насосов, установленных на плите основания, муфты
поставляются отдельно. Исполнитель монтажа устанавливает
муфту и выполняет центровку в соответствии с инструкциями в
п. 4.5.2, Методы центровки.
4.3 Фундамент
Существует много методов установки насосных
агрегатов на фундамент. Требуемый метод выбирается в
зависимости от размеров насосного агрегата, его размещения и
требованиям к уровню шума и вибраций. Неправильно выбранные
конструкция фундамента или метод установки могут привести к
отказу насоса, на который не будет распространяться действие
гарантии.
Обеспечьте выполнение требований:
a) Плита основания должна устанавливаться на твердый
фундамент: бетонный фундамент необходимой толщины или
жесткую стальную раму. (Плита основания не должна
деформироваться или сбрасываться на фундамент при
монтаже. Осторожно установите плиту на опорные площадки
для сохранения исходной центровки).

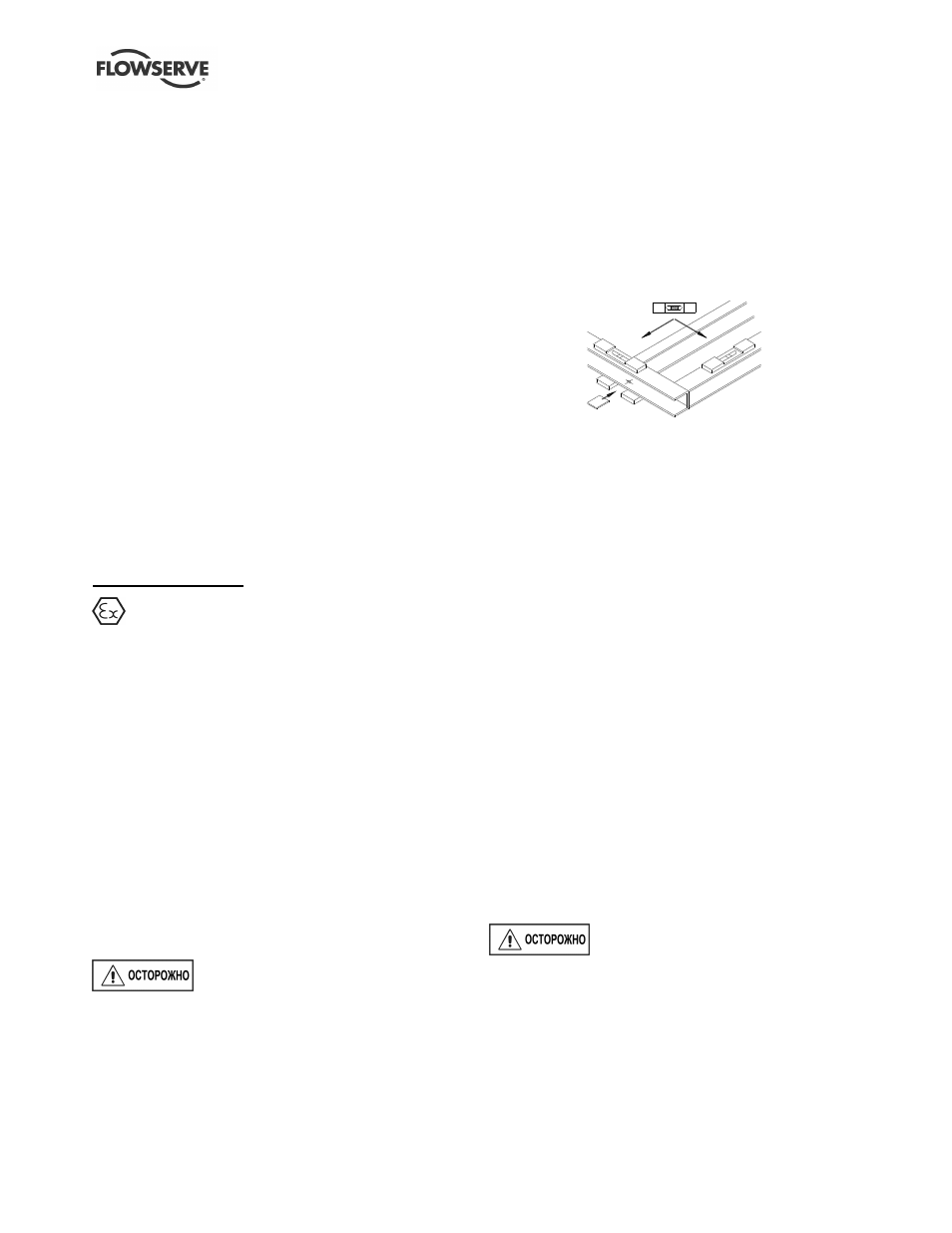

b) Установите плиту основания на подкладки, находящиеся
рядом с фундаментными болтами.
с) С помощью регулировочных прокладок между плитой
основания и подкладками выставьте плиту основания по
уровню
d) Насос и привод уже центрировались перед отгрузкой, однако
центровку полумуфт насоса и двигателя необходимо
проверить. Ее нарушение свидетельствует о перекосе плиты,
которое должно быть устранено с помощью регулировочных
прокладок.
e) Ограждения, если они не входят в комплект поставки
агрегата, устанавливаются в соответствии с требованиями
ISO 12100 и EN953.
4.4 Подливка раствором
Выполните подливку фундаментных болтов раствором, если это
предусмотрено.
После подключения трубопроводной обвязки и проверки центровки
муфты выполните подливку плиты основания раствором, используя
принятые технологии. Сборные и тонкостенные стальные плиты, а
также чугунные плиты основания могут быть заполнены раствором.
Подливку плит основания из материала Polycrete выполнить
невозможно. Инструкции по их установке и использованию см. в
Руководстве пользователя 71569284 (E). С любыми вопросами и за
консультацией обращайтесь в ближайший сервисный центр.
Подливка обеспечивает контакт между насосом и фундаментом по
всей площади
и основания, предотвращает поперечные
перемещения оборудования под действием вибраций и
демпфирует резонансные колебания.
Фундаментные болты полностью затягиваются только после
затвердевания подливки.
4.5 Первоначальная центровка
4.5.1 Тепловое расширение
Центровка насоса и электродвигателя обычно
выполняется, когда их температура равна температуре
окружающей среды, при обеспечении допуска на тепловое
расширение при рабочей температуре. Если насос используется
для перекачки жидкостей, имеющих высокую температуру, проверка
центровки должна выполняться немедленно после останова
насоса, поработавшего при рабочей температуре жидкости.
