SP2060 Руководство пользователя
19
Введение в SP2060
Multiple SP2060

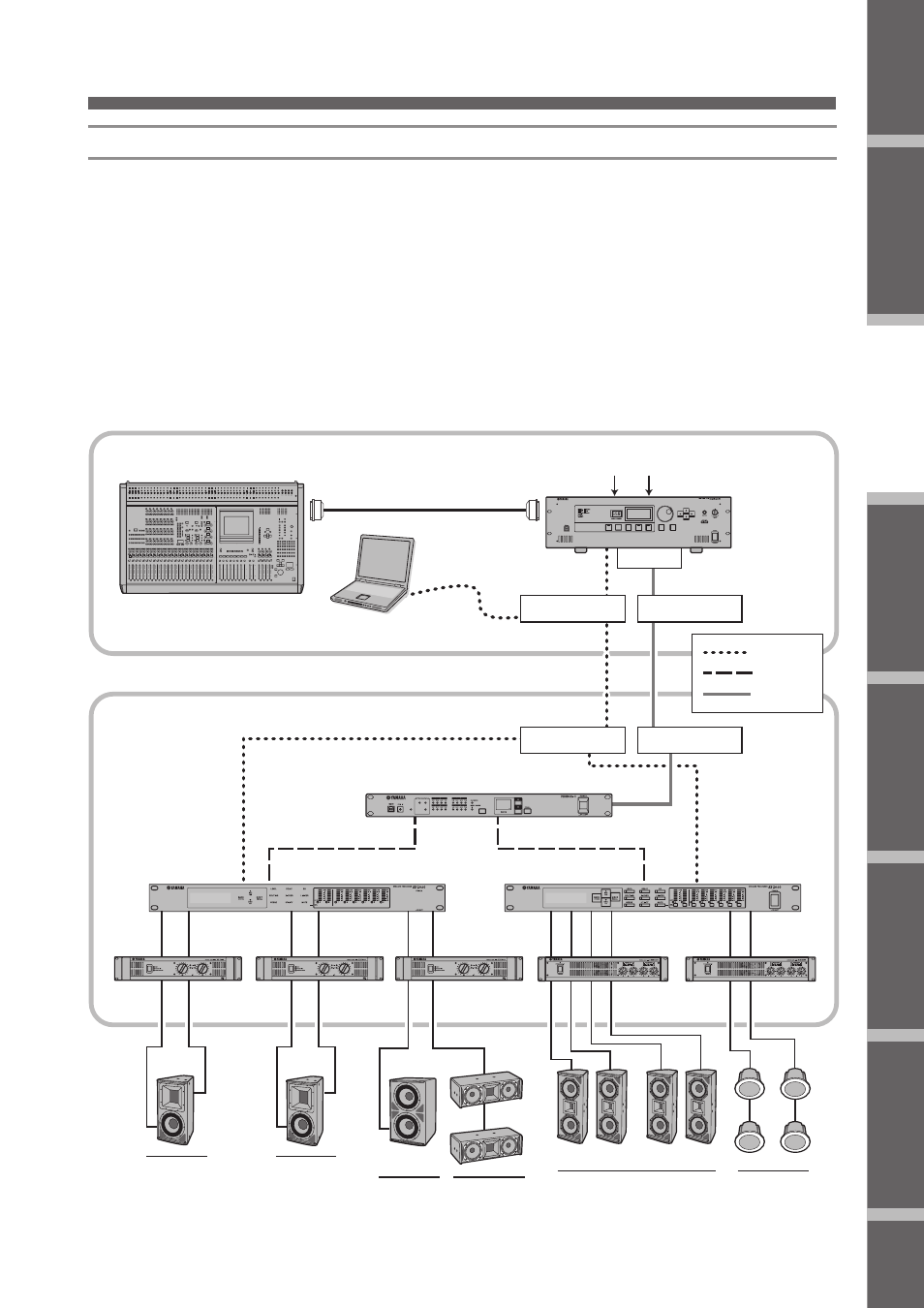

Ниже приведен пример системы, в которой использована CobraNet TМ для обеспечения передачи цифровых данных
между операторской и усилителем.
Аудио сигналы с цифрового микшера Yamaha PM5D, двухсторонний микрофонный сигнал, источника сигнала и так
далее подаются на DME64N. Назначение выходного сигнала и настройки уровня определяются функцией маршрути-
зации.
Более того, для обработки выходных сигналов (эквалайзер, лимитер и так далее) можно добавить компонент EQ
Выходной сигнал с устройства DME64N преобразовывается через MY16-CII в сигналы CobraNet и затем передается
через кабель Ethernet на NHB32-C, расположенный в помещении усилительного оборудования.
В помещении усилительного оборудования, этот сигнал преобразовывается в цифровой сигнал AES/EBU в NHB32-C
и затем подается на SP2060, который, в свою очередь, выполняет обработку сигнала с использованием Кроссовера,
Эквалайзера, Задержки и Лимитера в соответствии с каждым динамиком.
Управляющий сигнал SP2060 также передается в помещение усилителей через кабель Ethernet. Корпорация Yamaha
рекомендует использовать гигабитный коммутирующий переключатель.
HOME
HOME
UTILITY
UTILITY
SCENE
SCENE
LEVEL
LEVEL
MUTE
MUTE
ENTER
ENTER
CANCEL
CANCEL
88
NETWORK HUB AND BRIDGE
LINK CONDUCT
LOCK
ERROR
PM5D
Последовательное подключение
Микрофон
двухсторонней связи
MY16-CII
Определение
назначения
и обработки
(
например
эквализация)
для выходного
сигнала
NHB32-C
XP7000
XP7000
XP7000
1
2
3
4
5
6
1
2 3
4
5
6
Ethernet
AES/EBU
CobraNet
Основной Л
Основной П
Моно
сабвуфер
Stair Step
под балконами
Холл /
раздевалка
Коммутирующий
концентратор
Коммутирующий
концентратор
Коммутирующий
концентратор
Коммутирующий
концентратор
0
0
2
H
X
0
8
1
4
M
X
0
6
0
2
P
S
0
6
0
2
P
S
DME64N
