SP2060 Руководство пользователя
Введение в SP2060

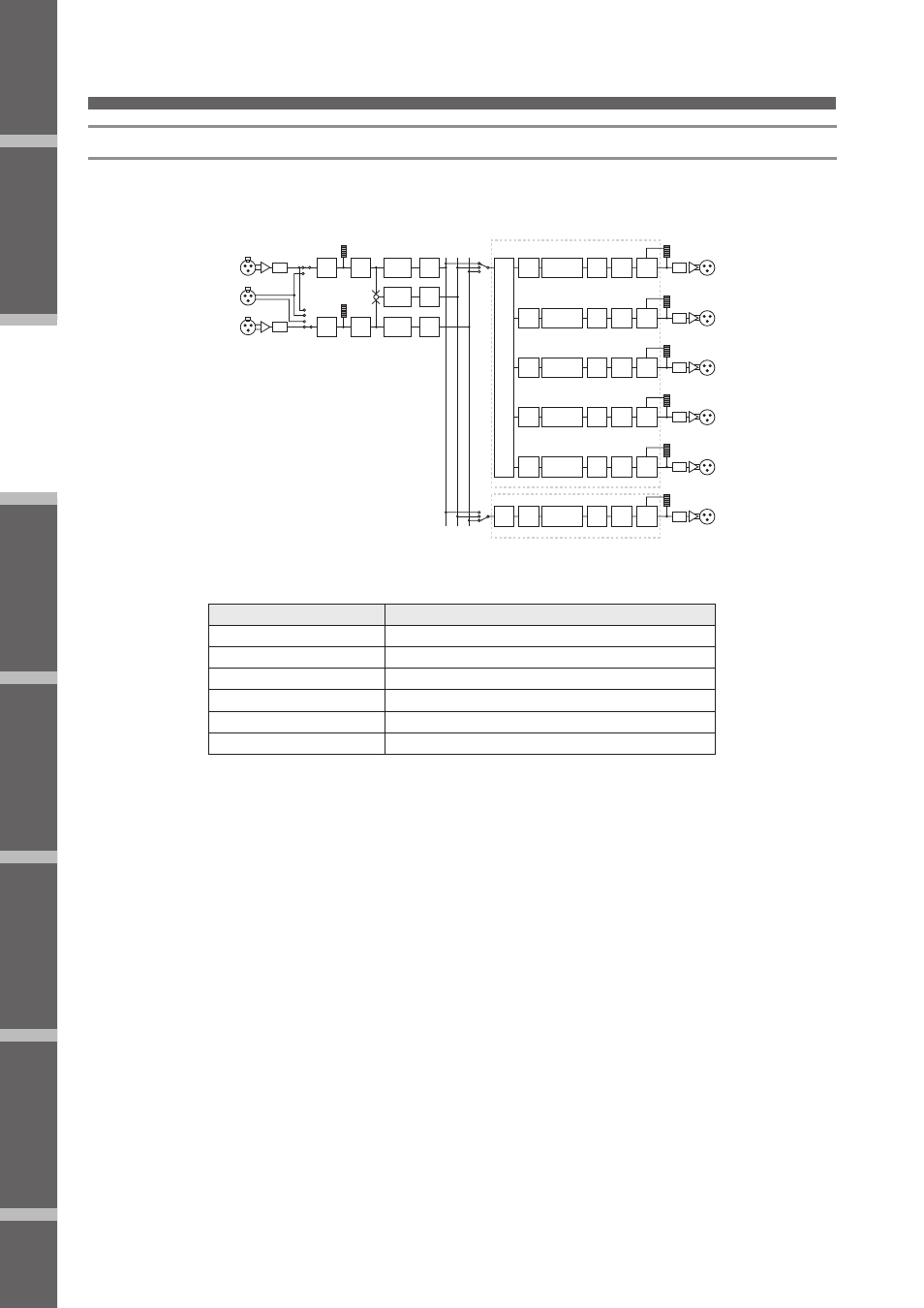

5-way + Aux
Управление одно канальной 5-ти полосной акустической системой и одно канальным субдинамиком.
+
[INPUT B]
[INPUT A]
[DIGITAL IN]
AD
AD
Input
Level
Input
Level
Input
Mute
Input
8BandEQ
Input
8BandEQ
Input
Delay
Input
Delay
Input
Mute
Input
8BandEQ
Input
Delay
B
A SUM
[OUTPUT 6]
DA
X-Over
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
SUB SPEAKER
[OUTPUT 5]
DA
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
HIGH
[OUTPUT 4]
DA
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
HIGH-MID
[OUTPUT 3]
DA
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
LOW-MID
[OUTPUT 2]
DA
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
LOW
[Library Data]
[Library Data]
LOW
HIGH
HIGH-MID
SUB-LOW
HIGH
LOW-MID
[OUTPUT 1]
DA
X-Over
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
SUB-LOW
Выходной разъем
Входной разъем громкоговорителя
OUTPUT 1
5-полосный громкоговоритель (1) SUB-LOW
OUTPUT 2
5-полосный громкоговоритель (1) LOW
OUTPUT 3
5-полосный громкоговоритель (1) LOW-MID
OUTPUT 4
5-полосный громкоговоритель (1) HIGH-MID
OUTPUT 5
5-полосный громкоговоритель (1) HIGH
OUTPUT 6
1-полосный субдинамик (1)
