SP2060 Руководство пользователя
Введение в SP2060

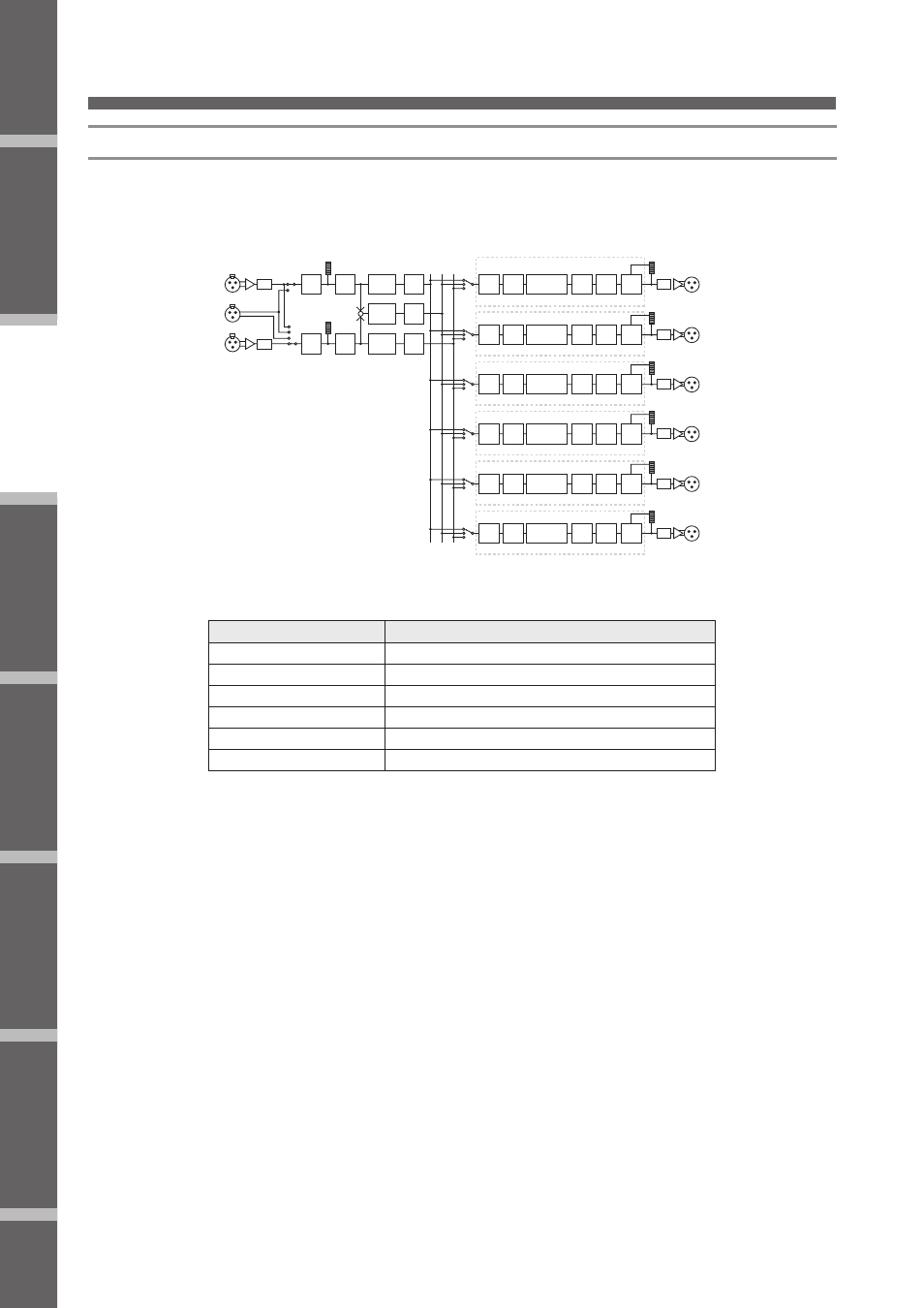

Multi Zone
Выводит только те частотные компоненты (путем их извлечения из входных сигналов) которые соответствуют часто-
тным характеристикам каждой акустической системы, подключенной к каждому из шести выходных разъемов.
+
[INPUT B]
[INPUT A]
[DIGITAL IN]
AD
AD
Input
Level
Input
Level
Input
Mute
Input
8BandEQ
Input
8BandEQ
Input
Delay
Input
Delay
Input
Mute
Input
8BandEQ
Input
Delay
B
A SUM
[OUTPUT 1]
DA
X-Over
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
HIGH
[OUTPUT 6]
DA
X-Over
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
HIGH
[OUTPUT 5]
DA
X-Over
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
HIGH
[OUTPUT 4]
DA
X-Over
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
HIGH
[OUTPUT 3]
DA
X-Over
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
HIGH
[OUTPUT 2]
DA
X-Over
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
HIGH
[Library Data]
[Library Data]
[Library Data]
[Library Data]
[Library Data]
[Library Data]
HIGH
HIGH
HIGH
LOW
LOW
LOW
Выходной разъем
Входной разъем громкоговорителя
OUTPUT 1
1-полосный динамик (1)
OUTPUT 2
1-полосный динамик (2)
OUTPUT 3
1-полосный динамик (3)
OUTPUT 4
1-полосный динамик (4)
OUTPUT 5
1-полосный динамик (5)
OUTPUT 6
1-полосный динамик (6)
