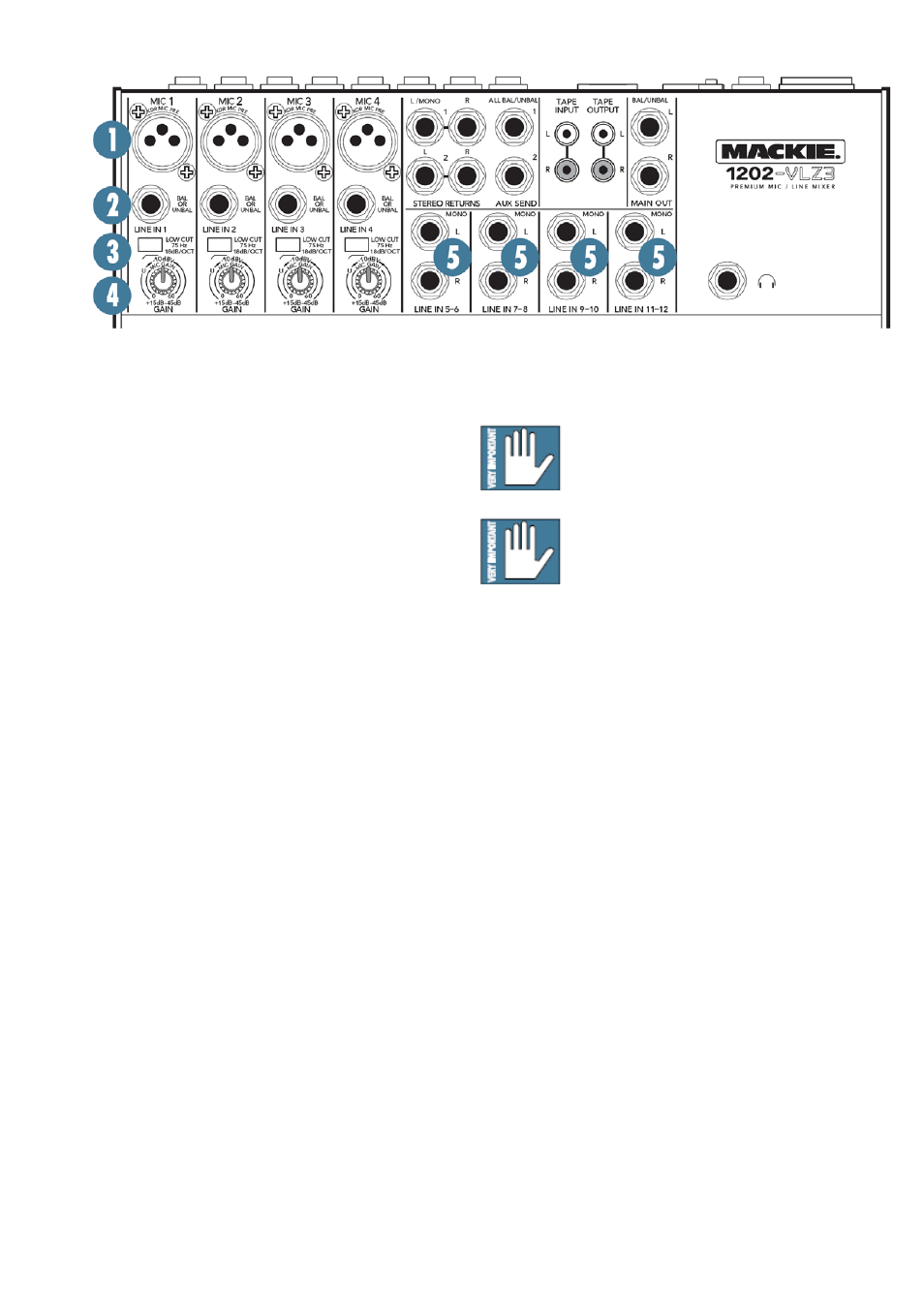

ОПИСАНИЕ КОММУТАЦИОННОГО ПОЛЯ
Совершенно очевидно, что именно сюда следует
подключать источники сигнала – микрофоны,
инструменты и эффекты линейного типа, наушники, а
также оборудование для воспроизведения звука –
звукозаписывающие устройства, акустические системы и
т.п.
В Приложении В описаны свойства всех кабелей,
которые можно подключить к 1202-VLZ3. Ознакомьтесь
также с описанием линейки каналов (стр. 13), чтобы
узнать подробности о направлении сигнала из линейных
и XLR-входов.
1. МИКРОФОННЫЕ ВХОДЫ (Каналы 1-4)
Используйте балансные микрофоны с фантомным
питанием, которые часто применяются в огромных
консолях на студиях. Именно такой тип соединения
обеспечивает снижение уровня нежелательного шума.
Вы можете подключить практически любой микрофон со
стандартным разъёмом XLR типа «папа».
Профессиональные микрофоны ленточного типа,
динамические и конденсаторные микрофоны будут
отлично звучать на этих каналах. Особая схема
микрофонных
входов 1202-VLZ3 снижает риск
перегрузки микрофонного сигнала. Не забудьте провести
Процедуру Настройки Громкости (см. стр.3).
Не каждый инструмент можно подключать
непосредственно к микшеру. Гитары следует подключать
к разъёмам MIC только через DI-box. Этот прибор
помогает сбалансировать сопротивление и мощность
сигнала, преобразуя небалансный линейный сигнал
гитары в балансный сигнал, совместимый с форматом
микрофонного входа. Пока звук Ваших виртуозных
пассажей будет течь по проводам, DI-box устранит
помехи и искажения высоких частот. Обязательно
получите
рекомендации специалистов насчёт
качественных DI-box.
ФАНТОМНОЕ ПИТАНИЕ
Современные конденсаторные микрофоны
оснащены фантомным питанием. С его помощью
микшер посылает микрофону низковольтный заряд по
проводам, по которым поступает аудиосигнал. (Именно
для этого полупрофессиональные микрофоны часто
укомплектованы батарейкой). Такой вид питания
называется «фантомным», поскольку оно не действует
на
динамические микрофоны (например Shure
SM57/SM58), не нуждающиеся в дополнительном
питании.
Фантомное питание 1202-VLZ3 управляется
переключателем PHANTOM [22] на задней панели. Этот
переключатель синхронно включает/выключает фантомное
питание на каналах 1-4.
Никогда не подключайте небалансные
микрофоны/инструменты к разъёмам MIC
[1], если фантомное питание включено.
Не подключайте инструменты к разъёмам
MIC с работающим фантомным питанием,
пока не убедитесь, что это не принесёт
вреда оборудованию.
2. ЛИНЕЙНЫЕ ВХОДЫ (Каналы 1-4)
Эти линейные входы обладают общим контуром с
микрофонным предусилителем, однако не имеют
фантомного питания. Их можно использовать для
подключения как балансных, так и небалансных
источников с любым уровнем сигнала. Допустимо
использование низкоуровневых инструментов с сигналом -
40 дБ на рабочем уровне микшера от -10 dBV до +4 dBu.
Диапазон дополнительного прироста сигнала здесь на 40
дБ больше, чем на каналах 5-12.
Чтобы подключить балансные линейные источники
используйте 1/4” TRS-кабели, которые обычно
используются в стереонаушниках.
Чтобы подключить небалансные линейные
источники используйте 1/4” TS-монокабели или
стандартные инструментальные кабели.
Разъёмы LINE IN 1-4 идеально подходят для
подключения старых инструментов, требующих большего
усиления. Слабый сигнал можно усилить, регулируя ручку
GAIN соответствующего канала.
