12. РАЗЪЁМ НАУШНИКОВ
Проходя через этот стереоразъём, звук многократно
усиливается в любых стандартных наушниках. Бытовые
наушники с мини-джеком можно подключать с помощью
соответствующего переходника. В главе SOURCE MATRIX
[33] описан путь прохождения сигнала на эти выходы. Если
Вы решили самостоятельно спаять кабель для выхода
PHONES, следуйте стандартной схеме:
Наконечник = Левый канал
Кольцо = Правый канал
Гильза = Общее заземление
ВНИМАНИЕ: Когда мы упоминали о
многократном усилении звука в наушниках,
мы не шутили. Оно может привести к
серьёзному
повреждению слуха. На
некоторых наушниках звук может быть
предельно громким даже на среднем уровне. БУДЬТЕ
ОСТОРОЖНЫ! Всегда выключайте регулятор CONTROL
ROOM/SUBMIX [34], прежде, чем подключать наушники. Не
включайте его до тех пор, пока не наденете наушники, а
потом медленно поднимайте уровень громкости. Как
говорится: «Звукачи, что уши жгут, вряд ли долго
проживут».

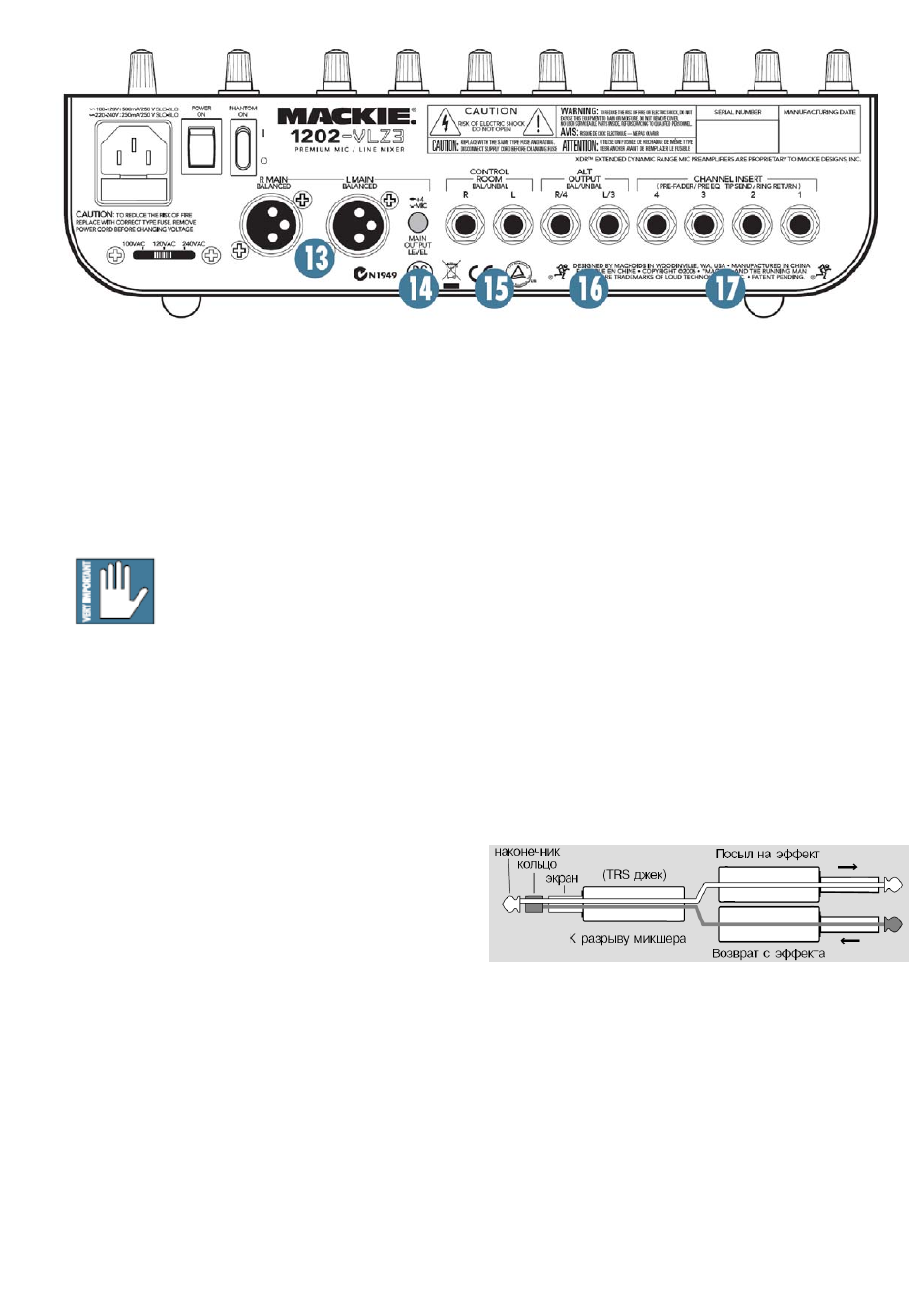

13. ОСНОВНЫЕ ВЫХОДЫ XLR MAIN OUT
Используйте эти разъёмы для того, чтобы послать
сигнал основного микса в линейные балансные разъёмы
Вашего усилителя или активных мониторов.
Эти
полностью сбалансированные выходы
обладают пониженным сопротивлением и способны
пропускать сигналы +4 dBu с запасом по уровню до 28 дБ.
Сигнал на этих выходах усиливается на 6 дБ больше, чем
на других.
14. ПЕРЕКЛЮЧАТЕЛЬ УРОВНЯ СИГНАЛА
ВЫХОДА XLR MAIN OUTPUT
Данная функция уменьшает уровень балансного
XLR-выхода до 40 дБ, что позволит Вам направить сигнал,
скажем, в микрофонный вход другого микшера. (Эти XLR-
разъёмы
можно подключить к любому входу,
поддерживающему фантомное питание 48V).
15. CONTROL ROOM
Эти 1/4” мониторные разъёмы созданы для того,
чтобы прослушивать отдельные элементы основного
микса. Источник звука задаётся переключателями на
матрице SOURCE [33] (см. стр. 16). Вы можете прослушать
основной микс, параллельную шину стереоканала Alt 3-4
(см. главу MUTE/ALT 3-4 на стр. 13), отдельные каналы
или сигнал с разъёма TAPE INPUT.
11
Эти 1/4” балансные разъёмы способны
передавать сигналы уровня 22 dBu на нагрузку до 600
Ом (как для балансных, так и небалансных источников).
16. ALT 3-4 OUTPUT
На этих 1/4” разъёмах суммируется сигнал
каналов, к которым применена функция MUTE/ALT 3-4
[25] (подробности см. на стр. 13).
Эти 1/4” балансные
разъёмы способны
передавать сигналы уровня 22 dBu на нагрузку до 600
Ом (как для балансных, так и небалансных источников).
17. CHANNEL INSERT (Каналы 1-4)
Эти разъёмы предназначены для подключения
последовательных эффектов, таких как компрессоры,
деэссеры или фильтры. Поскольку большинство
пользователей
применяет небольшое количество
приборов этого типа, мы предусмотрели разъёмы
разрыва только для первых четырёх каналов. Если Вы
захотите обработать сигнал 5-12 каналов – просто
пропустите звук через процессор, перед подключением к
1202-VLZ3.
Точка разрыва находится после настроек GAIN [4]
и LOW CUT [3] и перед настройками EQ [27] и LEVEL
[23]. Посылаемый сигнал (наконечник) обладает низким
импедансом (120 Ом). Его можно направлять в любое
устройство линейного типа. Возвратный контакт (кольцо)
обладает высоким импедансом (более 2.5 кОм). Его
можно направлять практически в любое устройство.
В Приложении В детально описаны разновидности
кабелей и методы их использования.
Помимо подключения внешних устройств, эти
разъёмы можно применять в качестве прямых выходов
каналов, расположенных после GAIN и LOW CUT, но
перед регуляторами EQ. Интересный факт: после того,
как обладатели микшеров с такими разъёмами осознали
весь потенциал этой функции, они буквально смели с
магазинных полок все микрофонные предусилители
Mackie.
