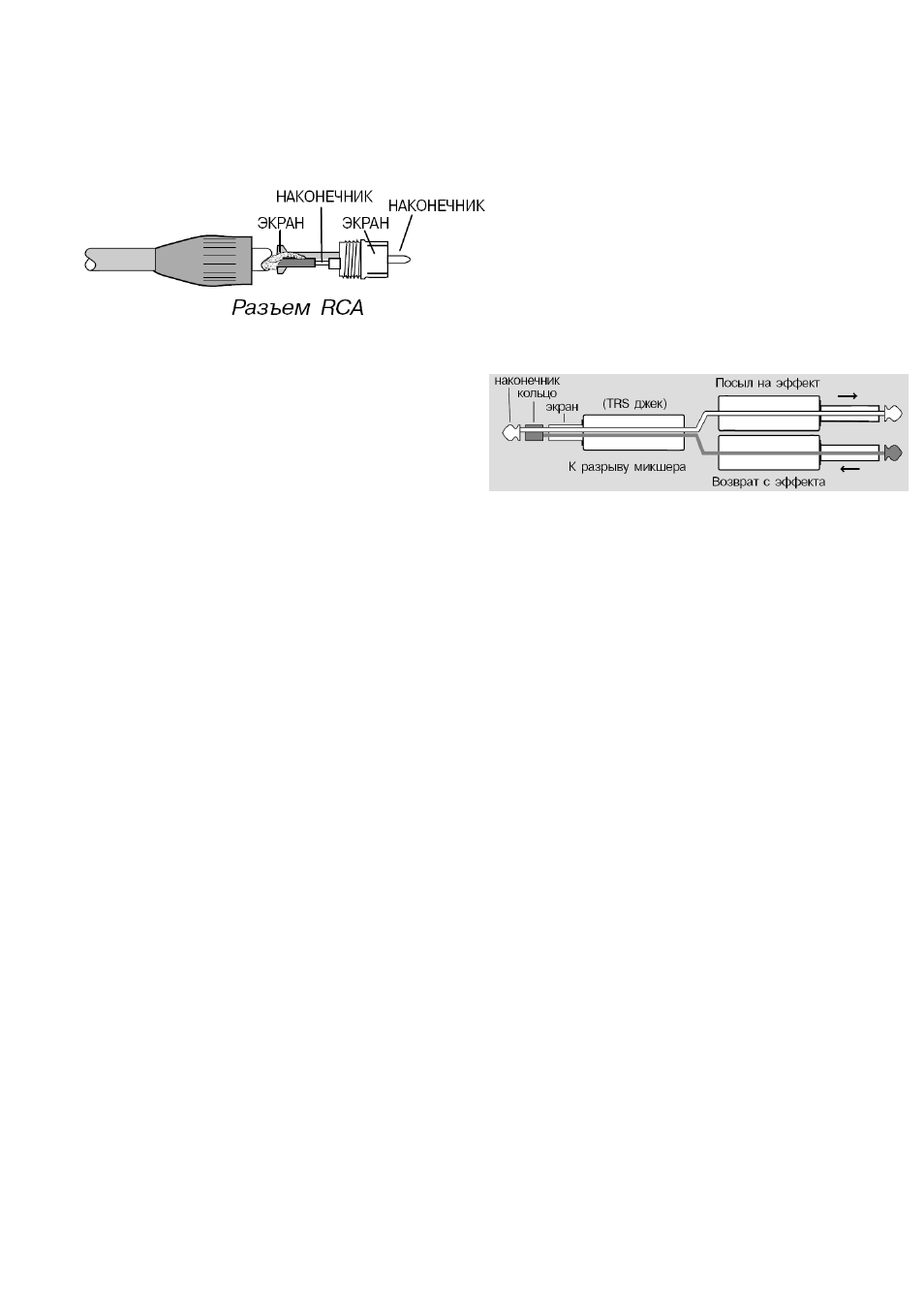

Разъёмы RCA
Кабели с разъёмами типа RCA (более известные,
как «тюльпан») зачастую используются в домашних
стереосистемах и видеооборудовании (рис. D). RCA –
небалансные кабели, идентичные 1⁄4" TS-кабелям.
[Смотрите рисунок D.] Сигнал поступает по центральному
контакту, а внешний экран служит для заземления.
Разъём точки разрыва Mackie представляет собой
1⁄4" разъём типа TRS. Этот небалансный разъём может
одновременно отправлять (посыл) выходной сигнал с
микшера и принимать (возврат) сигналы с внешнего
источника звука. [Смотрите рисунок Е.]
рис. D
Балансировка линии
Очень часто на профессиональных студиях и
концертных
площадках
задействовано
множество
аппаратуры с различными типами разъёмов. Правильно
скоммутировать их не составляет большого труда.
•
При
подключении
балансного
выхода
к
небалансному
входу,
убедитесь,
что
положительные фазы сигнала (+) соединены друг
с другом, а отрицательная фаза (-) соединена с
заземляющим контактом небалансного входа. В
большинстве случаев заземляющий контакт также
должен быть соединён с «землёй» небалансного
входа. Если при этом возникают проблемы с
петлёй земли, попробуйте отсоединить контакт
левого канала на балансном разъёме.
•
При
подключении
небалансного
выхода
к
балансному входу, убедитесь, что положительные
фазы сигнала (+) соединены друг с другом.
Заземляющий
контакт
небалансного
входа
следует подключить к контакту отрицательной
фазы (-) и заземляющему контакту балансного
входа. Если при этом возникают проблемы с
петлёй
земли,
попробуйте
подключить
небалансную «землю» только к отрицательному
контакту
входного
разъёма.
При
этом
заземляющий контакт балансного входа не
подключается ни к чему.
•
В некоторых случаях, чтобы должным образом
скоммутировать
оборудование,
необходимо
использовать
специальные
переходники,
например,
если
Вам
надо
подключить
небалансный 1⁄4" TS-кабель к балансному
разъёму XLR типа «мама».
Специфические соединения Mackie
Специфика
разъёмов
микшера Mackie
поддерживает преобразование сигнала из балансного в
небалансный. Например, если в балансный 1⁄4" TRS-
вход подключен 1⁄4" TS-кабель, входной разъём
автоматически поменяет характеристику, обеспечивая
правильное соединение. И наоборот: при подключении
1⁄4" TRS-кабеля к 1⁄4" небалансному разъёму, кольцо
(отрицательная фаза) автоматически замкнётся на
заземляющем контакте.
TRS-разъёмы посыла/возврата
Заземляющий контакт находится на гильзах обоих
кабелей. Сигнал с микшера поступает во внешнее
устройство по контакту наконечника, а возвращается на
контакт кольца.
Использование режима Send Only
(только посыл) на разъёме точки
разрыва
Если Вы вставляете в разъём точки разрыва
Mackie 1⁄4" моно TS-джек до первого «щелчка»,
переключатель на разъёме не будет активирован.
Соответственно, петля точки разрыва не будет открыта
для текущего контура, а сигнал будет по-прежнему
проходить через микшер.
Это позволит Вам отделить сигнал канала или
дополнительной шины, не прерывая основной режим
работы.
После того, как Вы вставите 1⁄4" TS-джек до конца,
сработает переключатель, который прервёт поступление
сигнала на этом канале. Смотрите рис. F на следующей
странице.
ПРИМЕЧАНИЕ:
Не
перегружайте
сигнал,
отделённый от общего микса. Это может повлиять на
исходящий из микшера сигнал.
22
