ОПИСАНИЕ ВЫХОДНОЙ СЕКЦИИ
32. MAIN MIX
Этот регулятор контролирует уровень сигналов
основных выходов: XLR [13], 1/4 [11] и RCA TAPE OUTPUT
[10]. Сигналы всех каналов (в том числе каналы возврата
STEREO RETURNS [7]) направляются в основной микс,
если они не приглушены (Mute) или не установлены на
минимум.
Сигнал не поступает в основной микс, если
регулятор повёрнут до конца налево. В центральной
фиксированной позиции (unity gain) сигнал поступает без
изменений. При повороте ручки до конца по часовой
стрелке, сигнал усиливается до 12 дБ. Скорей всего, Вам
никогда не понадобится этот дополнительный запас,
однако приятно осознавать, что он есть.

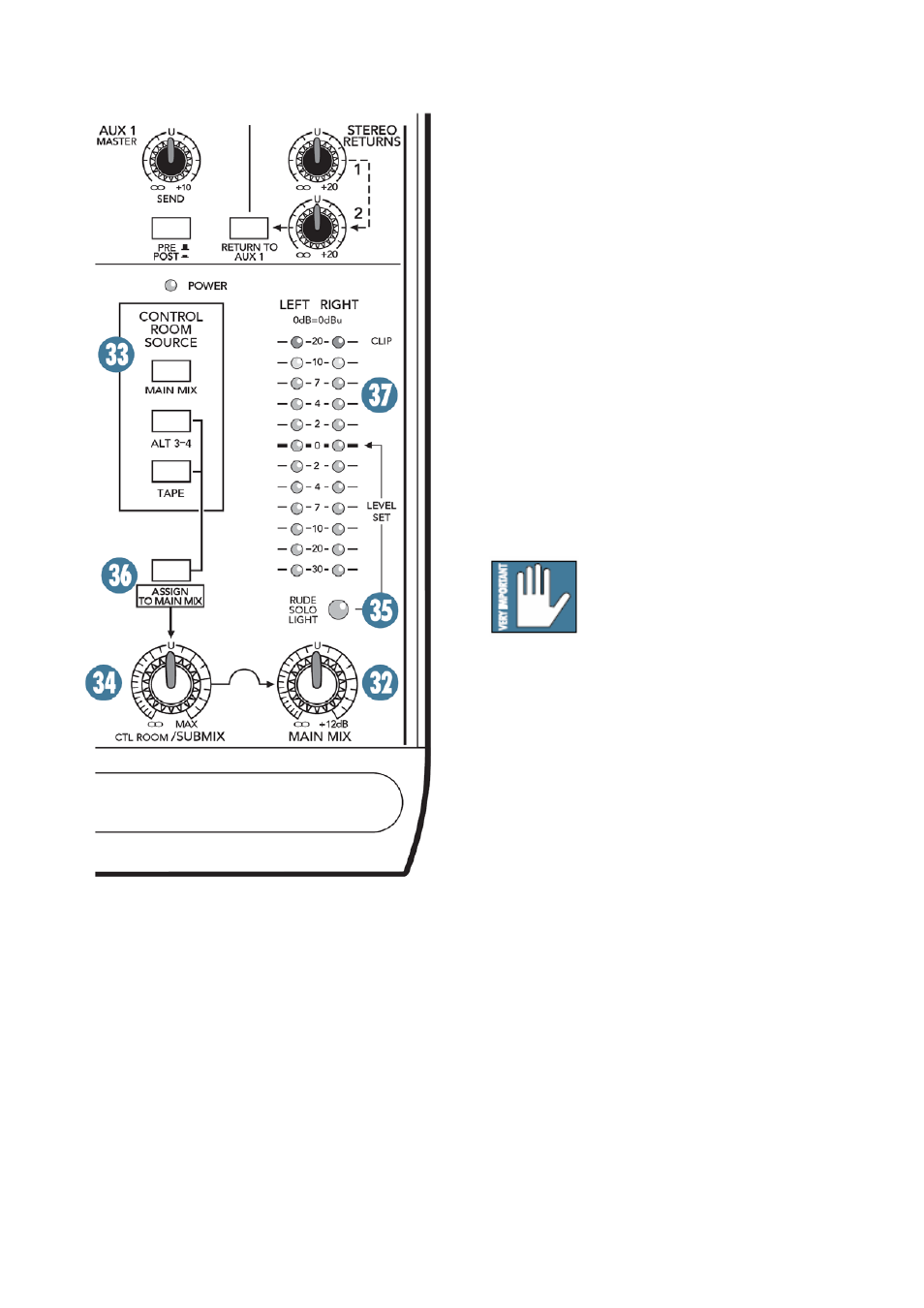

33. МАТРИЦА CONTROL ROOM SOURCE
Как правило, звукорежиссёр направляет основной
микс в зал (во время выступлений) или на
звукозаписывающее оборудование (при записи). А что
если он захочет услышать, сидя в своей контрольной
комнате, что-то ещё, кроме основного микса? С микшером
1202-VLZ3 у звукорежиссёра есть несколько вариантов.
Самое время немного сконцентрироваться, потому что
сейчас будет непросто…
С помощью переключателей SOURCE, Вы можете
выбрать любую комбинацию предлагаемых источников
(MAIN MIX, ALT 3-4 и TAPE) чтобы прослушать их. MAIN
MIX позволяет прослушать основной микс. ALT 3-4
отвечает за дополнительную стереошину, а TAPE – за
стереосигнал, исходящий с разъёмов TAPE INPUT [9].
Выбранный
источник направляется в
стереоформате в контрольную комнату и наушники.
Кроме того, уровень сигнала будет фиксироваться на
индикаторах дисплея. Если не один из переключателей
не активирован, сигнал не будет поступать на
вышеупомянутые выходы, и не будет отображаться на
дисплее.
Исключением является функция SOLO. При
активации сольного режима, все источники, выбранные в
матрице SOURCE, приглушаются. Вместо них в
наушники и в контрольную комнату будет поступать
солирующий
канал. Уровень сигнала будет
отображаться на правом индикаторе (левый индикатор
отключается). Не забывайте об этом во время
Процедуры Настройки Громкости.
ВНИМАНИЕ: При одновременном
включении кнопок TAPE и ASSIGN TO
MAIN MIX [36] может возникнуть
обратная связь между сигналами TAPE
INPUT [9] и TAPE OUTPUT [10]. Если Вы
включаете эти функции, убедитесь, что Ваша кассетная
дека не находится в режиме записи, паузы во время
записи или режиме индикации входного сигнала. Также,
следует
повернуть регулятор уровня CONTROL
ROOM/SUBMIX [34] до упора против часовой стрелки
(выключить).
Теперь Вы знаете, как выбирать источники
сигнала и направлять их в контрольную комнату или
наушники. Начиная с этого момента выбранный сигнал
обрабатывается следующими регуляторами:
34. CONTROL ROOM / SUBMIX
Этот регулятор отвечает за уровни выходов
CONTROL ROOM [15] и PHONES [12]. Уровень выходов
регулируется от полностью выключенного, минуя точку
«unity» (в центральном фиксированном положении), до
10 дБ дополнительного усиления (при повороте ручки до
конца направо).
Если Вы выбрали MAIN MIX в матрице SOURCE,
сигнал основного микса, прежде чем попасть в
контрольную комнату или наушники, будет обработан
двумя потенциометрами – MAIN MIX [32] и CONTROL
ROOM / SUBMIX. Таким образом, можно сделать сигнал
основного микса более громким (выставить регулятор
MAIN MIX на отметку «U»), а сигнал в контрольной
комнате/наушниках – более тихим (выставить регулятор
CONTROL ROOM / SUBMIX на необходимое Вам
значение).
Если в матрице SOURCE в качестве источника
выбраны ALT 3-4 или TAPE, а также, если включен
режим SOLO [24], регулятор CONTROL ROOM / SUBMIX
будет изменять уровни этих сигналов (наряду с
остальными регуляторами каналов).
