Приложение В: Соединения
Разъёмы «XLR»
Микрофонные входы микшеров Mackie совместимы
с трёхпиновыми XLR-кабелями типа «мама» со следующей
распайкой: контакт 1 – экранирующая оплётка кабеля
(земля), контакт 2 – «горячий» (прямая полярность, «+»),
контакт 3 – «холодный» (обратная полярность, «-»).

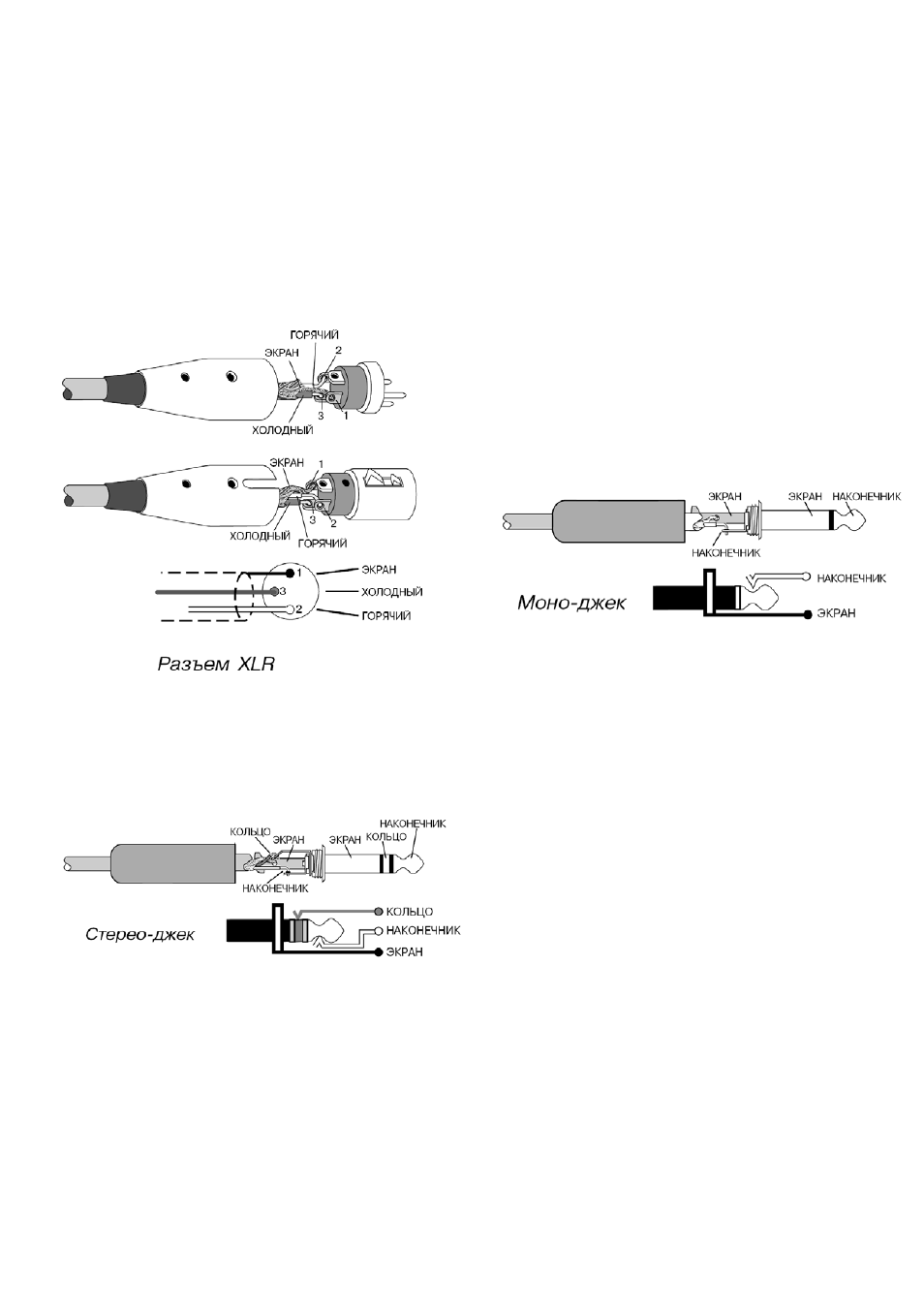

[Смотрите рисунок А.] Такая схема абсолютно совместима
со всеми стандартами сообщества звукорежиссёров AES
(Audio Engineering Society).
К XLR-разъёмам типа «мама» следует подключать
XLR-разъём типа «папа». Он находится на конце провода,
который, как правило, называют «микрофонным кабелем».
рис. А
1/4-дюймовые TRS-разъёмы
Разъёмы и кабели типа «TRS» (Tip-Ring-Sleeve),
представляют собой балансный соединительный элемент
с тремя контактами. [Смотрите рисунок В.]
рис. В
Разъёмы и кабели TRS можно использовать для
различных целей:
•
Стереонаушники, а также стереомикрофоны и
линейные стереосоединения. На наконечник (Tip) 1⁄4"
TRS-разъёма подаётся правый канал, на кольцо (Ring»
– левый канал, а гильза (Sleeve) является
заземляющим
контактом.
Микшеры Mackie не
поддерживают стереомикрофоны с одним кабелем. Их
следует разделить на левый и правый каналы,
которые в свою очередь подключены к двум
микрофонным предусилителям. Вы можете соорудить
собственный переходник для стереомикрофона.
Подключите Y-образный кабель к 1⁄4" TRS-разъёму на
21
микшере, а затем соедините противоположные
концы с двумя XLR-кабелями (для правого и левого
канала).
•
Балансные моноустройства. При подключении
сбалансированного кабеля, на наконечник 1⁄4" TRS-
разъёма поступает положительная фаза (горячий),
на кольцо – отрицательная фаза (холодный), а
гильза является заземляющим контактом.
•
Несбалансированные
контуры
посыла/возврата
(Send/Return). Когда к разъёму подключен Y-
образный кабель, через конец 1⁄4" TRS-разъёма
идёт посыл сигнала (из микшера), через кольцо –
возврат сигнала обратно в микшер. Гильза является
заземляющим контактом.
1⁄4-дюймовые TS-разъёмы
Разъёмы и кабели типа «TS» (Tip-Sleeve),
представляют
собой
балансный
соединительный
элемент с двумя контактами. [Смотрите рисунок С.]
рис. С
Разъёмы и кабели TS можно использовать во всех
соединениях небалансного типа, когда на наконечник
TS-разъёма подаётся аудиосигнал, а гильза является
заземляющим контактом. Вот несколько примеров:
•
Небалансные микрофоны
•
Электрогитары и электронные музыкальные
инструменты
•
Небалансные соединения с линейным уровнем
сигнала.
1⁄4-дюймовые
разъёмы
с
переключателем
Кабель с разъёмом 1⁄4", подключенный к микшеру
можно провести через специальный переключатель
режима. Эти переключатели могут добавить в контур
точку разрыва или поменять направление сигнала. На
микшерах Mackie переключатели стоят на входных
разъёмах каналов и дополнительной шины, а также на
стереоканалах
возврата.
Данные
переходники
заземляют разъём, если к нему ничего не подключено.
Чтобы активировать переключатель режима, как
правило необходимо просто вставить кабель в разъём
до упора. Однако микшер Mackie способен поменять
направление сигнала, даже если кабель вставлен в
разъём
лишь
наполовину!
Смотрите
главу
«Специфические соединения Mackie» на следующей
странице.
