MACKIE 1202-VLZ3 - Инструкция (Страница 13)

ОПИСАНИЕ ЛИНЕЙКИ КАНАЛОВ
Восемь линеек каналов абсолютно идентичны друг
другу, и функции их дублируются. Единственное различие
– это то, что четыре левых канала предназначены для
микрофонов или монофонических инструментов. Они
обладают большей чувствительностью. Следующие же
четыре канала подходят как для стерео- так и для моно-
источников. (По сути, каждая пара стереоканалов
представляет собой два полноценных контура. Эти
контуры связаны между собой, чтобы обеспечить высокое
качество стереосигнала.) Мы начнём описание с нижней
части панели, а затем будем двигаться ввысь…
« U» - ЗНАЧИТ UNITY GAIN
Почти на всех регуляторах уровня микшеров Mackie
стоит символ «U». Этот символ обозначает «unity gain» –
точку, в которой уровень сигнала не изменяется. После
того, как Вы настроили громкость входного сигнала в
соответствии с линейным уровнем, Вы можете поставить
все регуляторы на отметку «U», после чего все сигналы
будут проходить через микшер на оптимальном уровне.
Значения регуляторов измеряются в децибелах (dB), так
что, если Вы решите изменить
настройки каналов, Вам легко
будет ориентироваться. Больше
не надо суетливо проверять один
регулятор за другим, как на
большинстве
остальных
микшеров, на которых, честно
говоря, порой просто нет отметок
уровня в децибелах!!! Теперь это
Вас не касается! Вы же выбрали
Mackie…

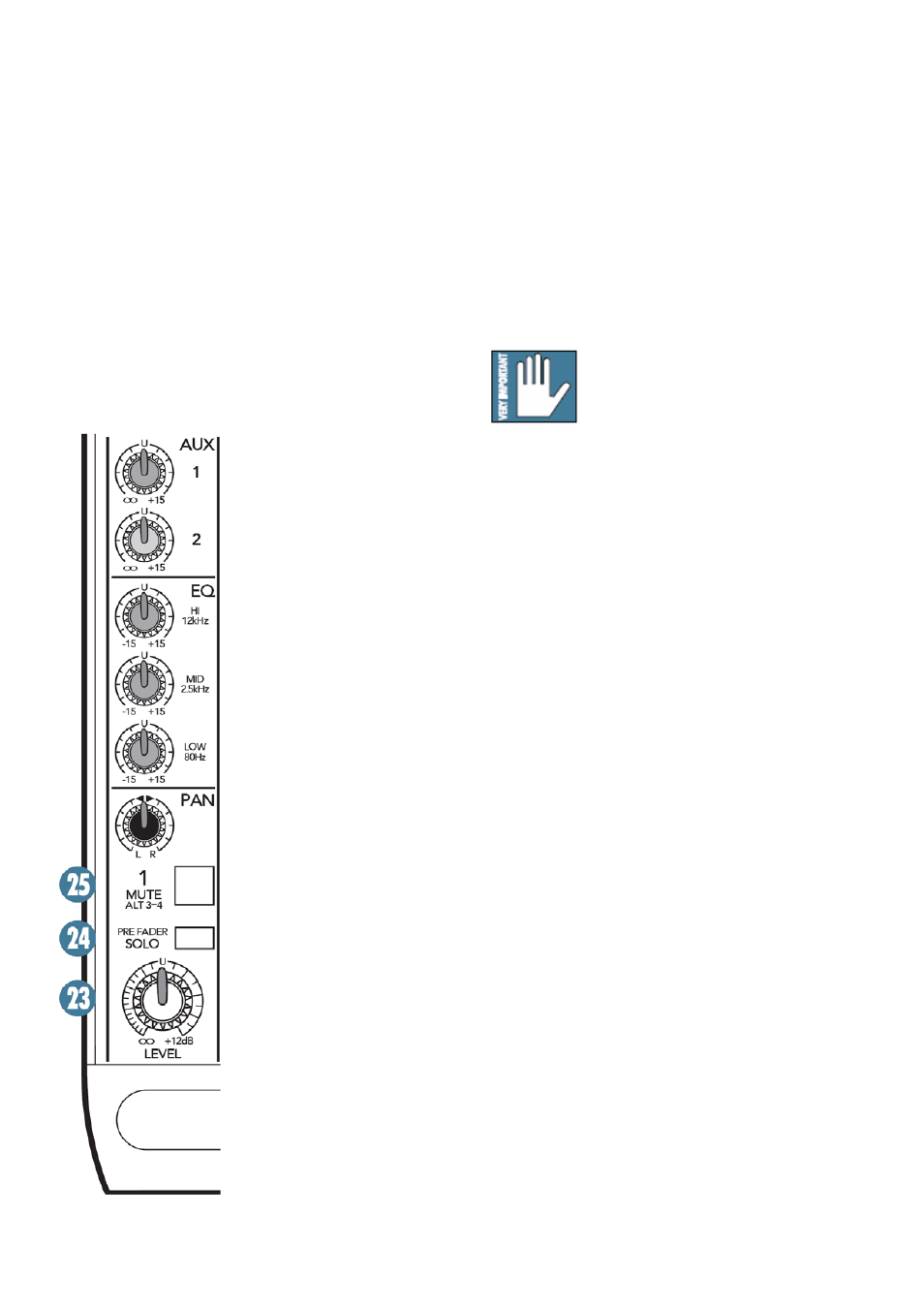

23. РЕГУЛЯТОР ГРОМКОСТИ
(LEVEL)
Регулятор LEVEL изменяет
уровень громкости канала от
нуля,
минуя фиксированную
отметку «unity gain», до
дополнительного усиления в 12
дБ.
Регулятор LEVEL
идентичен фейдеру канала. Во
время написания мануала, мы
иногда забывались и называли
его «фейдером».
Каналы от 1 до 4 оснащены
моно-регуляторами, а каналы от 5
до 12 – стерео-регуляторами,
соответственно ощущения при
настройке
будут слегка
различается. Для таких
профессионалов как Вы, это не
проблема.
24. КНОПКА PRE-FADER
SOLO
Эта кнопка позволяет
прослушать сигнал в наушниках
или контрольной комнате, при
этом не направлять его в
основной
микс или в
параллельный микс ALT 3-4. Для
этого даже не нужно поднимать
уровень
канала регулятором
LEVEL [23]. Многие используют
эту функцию, чтобы
13
прослушивать каналы перед тем, как отправить в
основной микс, или для редактирования параметров
непосредственно во время выступления. Одним словом,
Вы можете прослушать любой канал в любое время.
Без кнопки Solo не обойдётся ни одна Процедура
Настройки Громкости.
Соло-каналы направляются в микс SOURCE,
который в свою очередь поступает в контрольную
комнату,
наушники, а также отображается на
индикаторах дисплея. При запуске режима SOLO, все
каналы SOURCE (MAIN MIX, ALT 3-4 и TAPE)
приглушаются, чтобы позволить выбранному каналу
делать своё дело – солировать!
ВНИМАНИЕ: PRE-FADER SOLO
действует на сигнал перед обработкой
регулятора LEVEL. Если
сигнал
установлен ниже отметки “U”
(коэффициент усиления меньше 1) и
нажата кнопка SOLO, на выходы наушников и
контрольной комнаты может быть подан сигнал
большего уровня, чем выход канала. Это происходит в
силу того, что в режиме LEVEL SET (PFL) сигнал
передается на выходы с коэффициентом усиления 1, а
его окончательный уровень определяется регулятором
SOLO.
25. КНОПКА MUTE / ALT 3-4
Кнопка двойного действия MUTE/ALT 3-4 –
уникальная функция Mackie. Когда Грег создавал наш
первый продукт, он решил сделать переключатель Mute
для приглушения каждого канала. Предназначение
переключателей
приглушения очевидно – они
выключают сигнал и направляют его в бездну, кипящую
серой и лавой. «А сигнал-то пропадает!», - осенило
Грега, - «Почему
бы нам не использовать
мьютированный сигнал с выгодой? Давайте-ка направим
его на отдельную стерео-шину…». После этого поистине
переломного момента кнопка MUTE/ALT 3-4 выполняет
два действия – приглушает (часто применяется во время
живых выступления или сведения) и перенаправляет
сигнал (применяется для многоканальной записи или во
время живых выступлений) на дополнительную стерео-
шину.
Чтобы
использовать функцию MUTE,
единственное, что Вам надо сделать – это НЕ
использовать выходы ALT 3-4 [16]. После нажатия на эту
кнопку, сигнал будет отключен от основного микса и
перенаправлен на неиспользуемые выходы.
Чтобы использовать переключатель ALT 3-4,
подключите принимающие устройства к разъёмам ALT 3-
4. Вот несколько наиболее популярных примеров:
При многоканальной записи используйте выходы
ALT 3-4, чтобы направить сигнал микшера в
многоканальную систему. Вы можете направить сигнал с
выходов ALT 3-4 [16] на большинство дек с помощью Y-
образных кабелей. Таким образом, канал ALT OUTPUT L
можно направить на треки 1, 3, 5 и 7, а канал ALT
OUTPUT R – на треки 2, 4, 6 и 8. Теперь, треки,
находящиеся в режиме записи (Record) или приёма
(Input) сигнала, принимают сигналы с разъёма канал ALT
3-4. Каналы, находящиеся в безопасном режиме (Safe)
или в режиме воспроизведения (Playback) не будут
воспринимать эти сигналы.
Во время живых выступлений или сведения Вы
можете контролировать уровни нескольких каналов
одним регулятором. Это называется «группировкой
