Инструкция по эксплуатации MACKIE 1202-VLZ3
Страница 14
каналов». Назначьте необходимые каналы на выход ALT 3-
4 в матрице SOURCE [33], после чего сигналы будут
направлены на выходы CONTROL ROOM [15] и PHONES
[12]. Если Вы хотите, чтобы сигналы с ALT 3-4
направлялись обратно в основной микс, включите
функцию ASSIGN TO MAIN MIX [36]. Уровень громкости
каналов,
прикреплённых
к ALT 3-4, изменяется
регулятором CONTROL ROOM/SUBMIX [34].
Того же самого результата можно достигнуть,
прикрепив каналы на микс ALT 3-4, а затем направить их
назад через разъём ALT 3-4 OUTPUT [16] на
неиспользуемый стереоканал LINE INPUT [2]. Имейте в
виду, что если Вы включите функцию MUTE/ALT 3-4 на
этом стереоканале, все окрестные дворняги поднимут вой,
вторя возникнувшей обратной связи.
Ещё одно преимущество функции ALT 3-4 –
возможность отдельного воспроизведения канала в
наушниках и контрольной комнате – так называемый «SIP»
(Solo-In-Place). Для этого следует включить переключатель
MUTE/ALT 3-4, а затем переключить матрицу SOURCE в
режим ALT 3-4.
Следует заметить, что многогранные возможности
функции MUTE/ALT 3-4 могут поставить в тупик неопытных
пользователей. Однако после того как Вы научитесь
использовать их после долгих часов практики, они
послужат Вам полезнейшим подспорьем в работе.

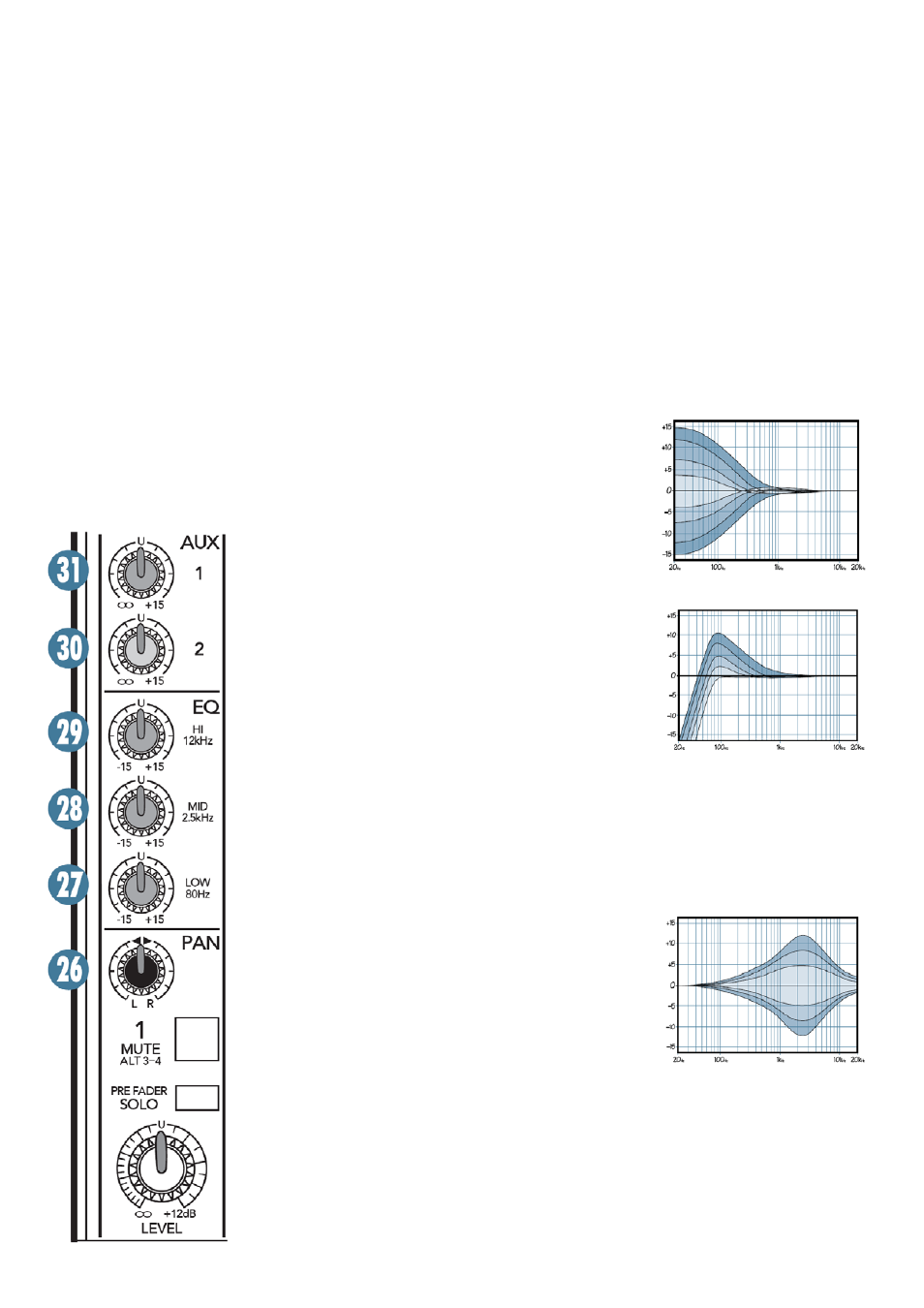

26. PAN
Регулятор PAN
определяет количество сигнала,
посылаемого на правый и левый
выходы.
На
моноканалах
(каналы 1-4, а также каналы 5-12
с подключенным левым входом
L) регуляторы разводят сигнал
по панораме. На стереоканалах
(5-12) со стерео-подключением к
разъёмам L и R, регулятор PAN
работает
как
контроллер
баланса
в
домашней
стереосистеме.
Регулятор PAN действует
на
основной
микс
и
на
дополнительный микс ALT 3-4.
Если ручка повёрнута до упора
влево, сигнал будет поступать
только на MAIN OUT L (шина 1)
или ALT OUTPUT L (шина 3), в
зависимости
от
положения
переключателя ALT 3-4. Если
ручка
повёрнута
до
упора
вправо, сигнал будет поступать
только на MAIN OUT R (шина 2)
или ALT OUTPUT R (шина 4).
CONSTANT LOUDNESS!!!
Регулятор PAN микшера
1202-VLZ3
основан
на
механизме
поддержки
постоянной громкости «Constant
Loudness». Сразу оговоримся,
что это не имеет ничего общего
с диско-марафоном на все
выходные.
Когда
Вы
поворачиваете регулятор PAN
[26] слева направо (перемещая
сигнал по панораме слева
направо через центр), громкость
звука не изменяется.
Если Вы переместили сигнал до конца направо
(или налево) при уровне 0 дБ, он должен быть подавлен
до 4 дБ на противоположном канале при перемещении
сигнала в центр. Если делать это иным образом (так, как
это делают компактные микшеры Brand X) сигнал может
быть громче, если сигнал направлен точно по центру.
ТРЁХПОЛОСНЫЙ ЭКВАЛАЙЗЕР
Микшер 1202-VLZ3 оснащён
трёхполосным
эквалайзером
с
выверенными
диапазонами:
низкочастотный фильтр полочного типа с граничной
частотой 80 Гц, среднечастотный колокольного типа с
пиковым значением 2.5 кГц, и высокочастотный
полочного типа с граничной частотой 12 кГц. Под
«граничной частотой» понимается срез или усиление
всех частот перед заданным ограничением. То есть:
поворот регулятора LOW EQ от отметки 15 дБ в правую
сторону увеличивает количество низких частот от 80 Гц
до самой низкой в мире ноты. При «пиковом значении»
выбранные частоты образуют форму «холма» вокруг
центральной частоты. В случае с MID EQ это 2.5 кГц.
27. LOW EQ
С
помощью
этого
регулятора
можно поднять или
срезать
частоты,
расположенные ниже
80 Гц. В центральной
фиксированной
позиции
регулятора
характеристика канала
останется
без
изменений.
Используйте
низкочастотный
фильтр
для
акцентировки
бас-
бочки, бас-гитары,
плотных
синтетических басов,
а
также
для
вокалистов.
С
помощью
переключателя LOW
CUT [3] Вы можете
усилить
количество
низких частот, при
этом, не перегружая
основной
микс
чрезмерными басами.
28. MID EQ
Этот среднечастотный
эквалайзер
обеспечивает
подъём/срез частот до
15 дБ с центром в 2.5
кГц (в центральной
фиксированной
позиции регулятора).
Среднечастотный
эквалайзер
очень
сильно
влияет
на
общее звучание,
Низкочастотная эквализация
Низкочастотная эквализация
с обрезным фильтром
Среднечастотная
эквализация
поскольку частоты, которые попадают под его
воздействие, зачастую определяют характер звука.
Точно выверенная настройка средних частот зачастую
приводит к интересным и неожиданным результатам.
14
